модель 2000 года
- Модель 400
- Код модели 400 2X4 (RED) (A2000ATI2AUSR)

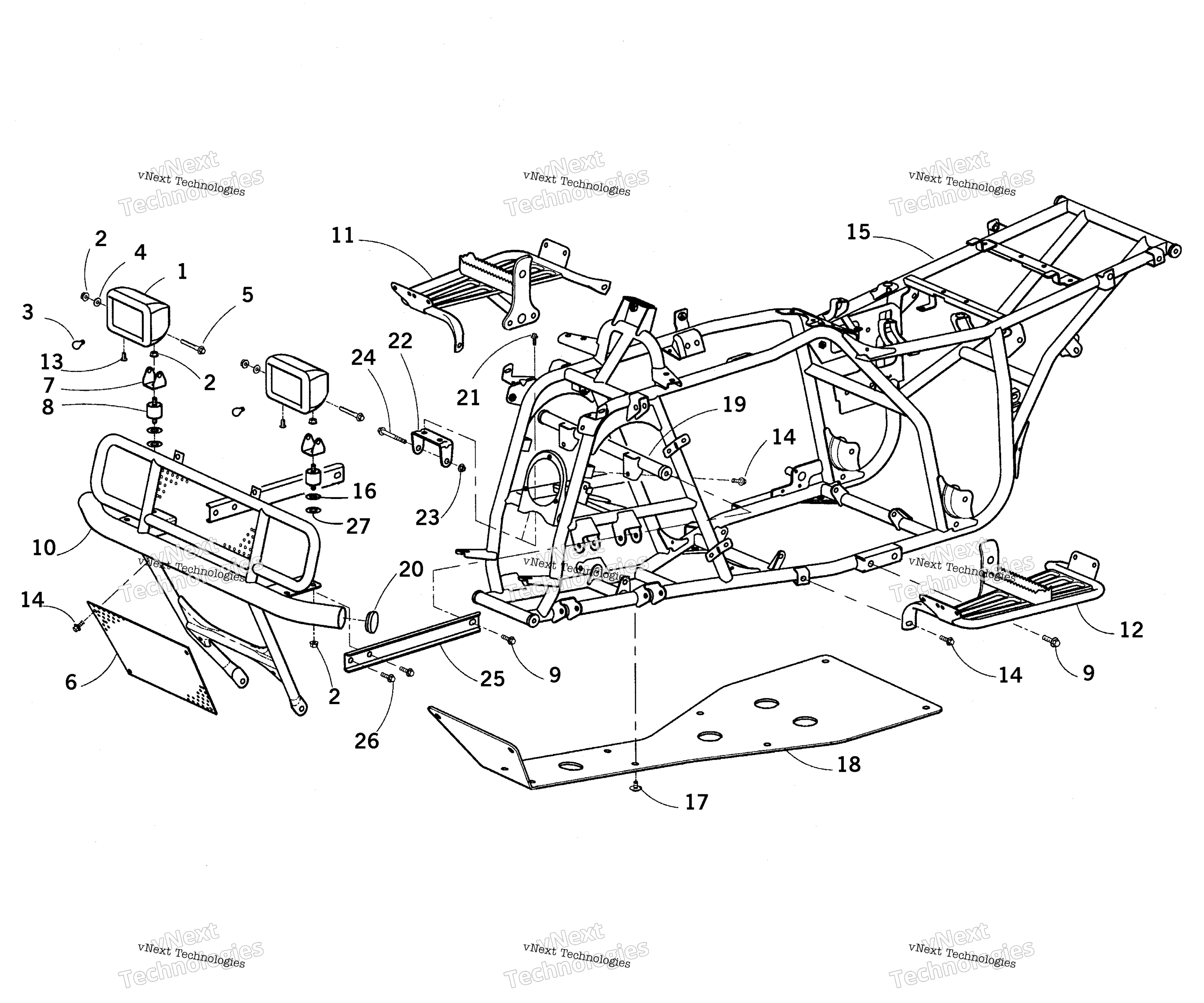

Схема рамы And Related Parts для 400 2X4 (RED) (A2000ATI2AUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
HEAD LIGHT-ASSY (inc. 3 and 13) art. 0409-001
По запросу
2
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
3
BULB,HEAD LIGHT art. 0409-005
По запросу
4
Шайба Arctic Cat art. 8053-242
По запросу
5
Screw, Cap art. 8408-850
По запросу
6
Screen, Bumper - Lower (400) art. 0406-390
По запросу
7
YOKE,HEADLIGHT art. 0406-261
По запросу
8
MOUNT, HEADLIGHT art. 0406-762
По запросу
9
Болт Arctic Cat art. 8409-020
от 110 ₽
10
GUARD, BRUSH - WELD’T (400) art. 0506-192
По запросу
11
FOOTREST, RH - BLACK art. 0506-959
По запросу
12
FOOTREST, LH - BLACK art. 0506-960
По запросу
13
Screw, Self-Tapping art. 0123-950
По запросу
14
Болт Arctic Cat art. 8408-816
от 110 ₽
15
FRAME, MAIN-ASSY (400/500) art. 0506-676
По запросу
16
Washer art. 3423-204
По запросу
17
Винт Arctic Cat art. 0423-101
от 263 ₽
18
PANEL,BELLY art. 0406-354
По запросу
26
Сливной болт крышки вариатора Arctic Cat art. 8408-812
от 263 ₽
27
Washer art. 3423-204
По запросу
