модель 2000 года
- Модель 400
- Код модели 400 2X4 (RED) (A2000ATI2AUSR)

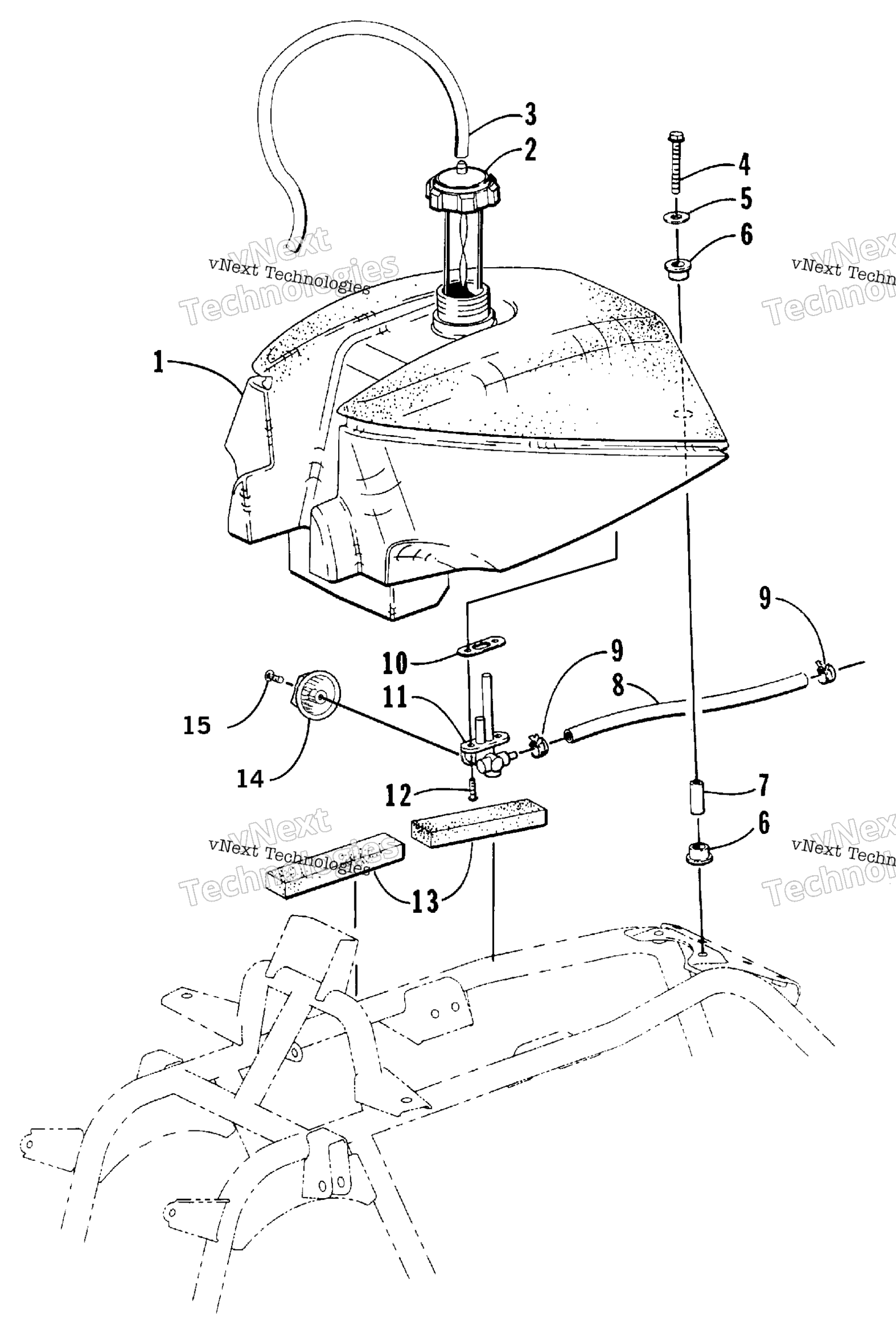

Схема топливной системы Tank Assembly для 400 2X4 (RED) (A2000ATI2AUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
TANK,FUEL-ASSY (inc. 2-3 and 8-12) art. 0570-040
По запросу
2
CAP,FUEL TANK W/GAUGE (inc. 3) art. 0470-369
По запросу
3
LINE,FUEL CAP VENT art. 0470-316
По запросу
4
Screw, Machine art. 8476-650
По запросу
5
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
6
BUSHING,FUEL TANK MOUNT art. 0406-169
По запросу
7
COLLAR,FUEL TANK MOUNT art. 0406-170
По запросу
8
Hose, Impulse - 25’ art. 0610-007
По запросу
9
CLAMP, HOSE,-SPRING (09-45334) art. 0423-152
По запросу
11
VALVE, FUEL (inc. 10) art. 0470-445
По запросу
12
Screw, Machine art. 8471-616
По запросу
13
PAD,FUEL TANK art. 0417-001
По запросу
14
Ручка топливного крана Arctic Cat art. 0470-408
от 525 ₽
15
Винт Arctic Cat art. 0423-146
от 259 ₽
