модель 2005 года
- Модель 250
- Код модели ATV 250 2X4 RED [A2005ATE2AUSR]

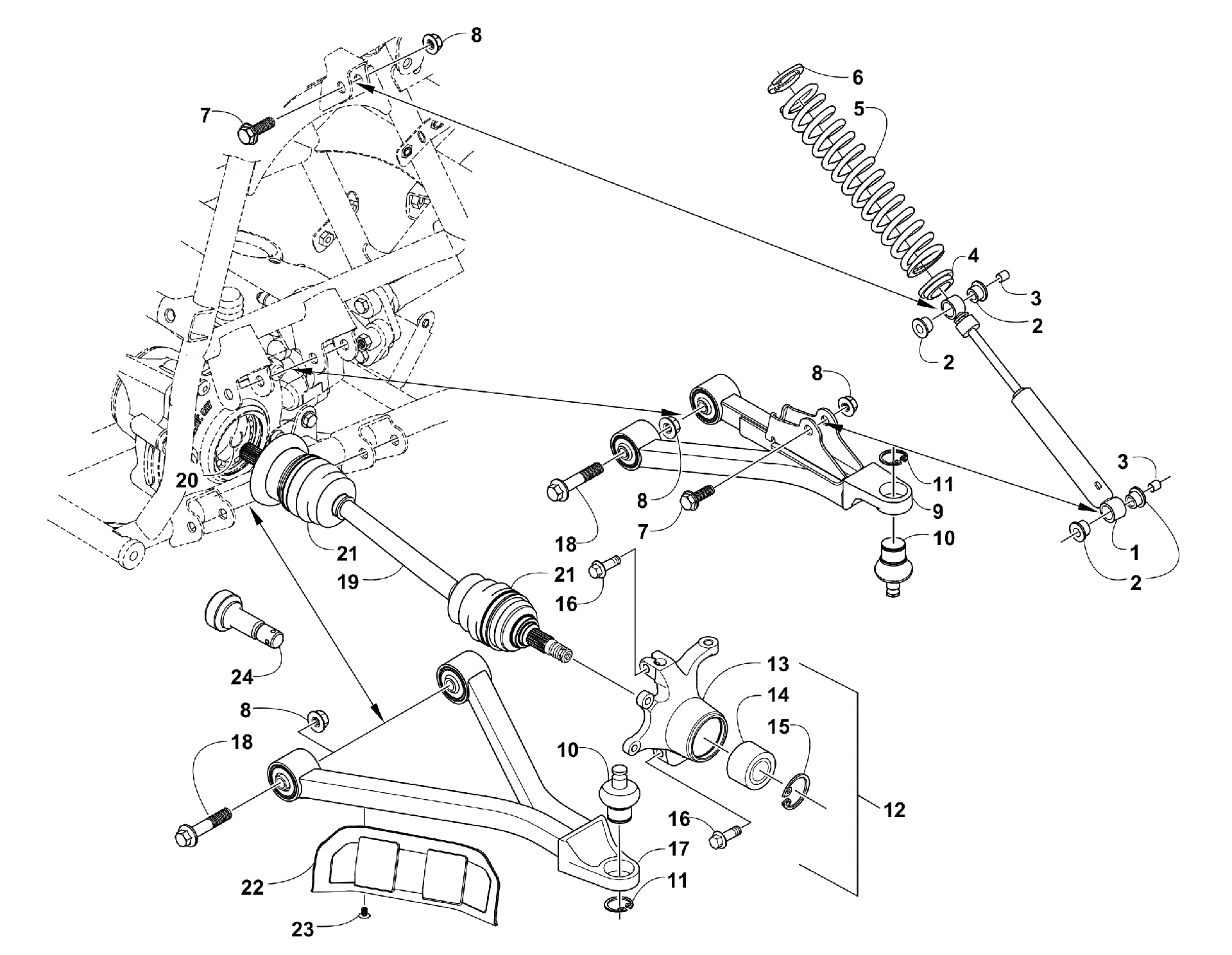

Схема узла передней подвески [81123] для ATV 250 2X4 RED [A2005ATE2AUSR]
Схема
Детали
![Узел передней подвески [81123]](/upload/schemas/633c54a25afb46.07017416.gif)
Номер
Наименование детали
Цена
1
SHOCK ABSORBER,FR SUSP (inc. 2-3) art. 0403-036
По запросу
2
Втулка амортизатора Arctic Cat art. 0604-310
По запросу
3
Втулка Arctic Cat art. 0403-028
от 473 ₽
4
RETAINER,SPRING-LOWER art. 0403-104
По запросу
5
SPRING, COIL - BLACK art. 0403-037
По запросу
6
Верхняя чашка амортизатора Arctic Cat art. 1603-889
от 1 355 ₽
Аналог
Верхняя чашка амортизатора Arctic Cat б.у
art. 1603-889_б.у
840 ₽
Требуется 2 шт.
Подписаться
7
Болт M10x1,25x40 Arctic Cat art. 8409-040
от 160 ₽
8
Гайка Arctic Cat art. 8428-002
от 310 ₽
9
A-Arm, Upper - LH - Assembly (inc. 10-11) art. 0503-185
По запросу
9
A-Arm, Upper - RH - Assembly (inc. 10-11) art. 0503-184
По запросу
10
Шаровая опора Arctic Cat art. 0405-483
от 2 919 ₽
Аналог
1 810 ₽
Требуется 4 шт.
Подписаться
Аналог
2 000 ₽
Требуется 4 шт.
Подписаться
11
Зажим шаровой опоры Arctic Cat art. 0423-009
от 221 ₽
12
Knuckle, Steering - Right - Assembly (inc. 13-15) art. 0505-446
По запросу
12
Knuckle, Steering - Left - Assembly (inc. 13-15) art. 0505-447
По запросу
13
Knuckle, Steering - Right Not a Service Part art. -N/A-
По запросу
14
Bearing, Wheel art. 1402-027
от 1 890 ₽
15
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
16
Болт переднего кулака Arctic Cat art. 0423-998
от 390 ₽
17
A-Arm, Lower Left (inc. 10-11) art. 0503-187
По запросу
17
A-ARM, LOWER RH - FABRICATION (inc. 10-11) art. 0503-186
По запросу
18
Болт подвески Arctic Cat art. 8409-060
от 578 ₽
19
Axle, Drive - Front (inc. 19-20) Not used on this model. art. -N/A-
По запросу
20
Clip, Retaining Not used on this model. art. -N/A-
По запросу
21
Repair Kit, Boot - Front Axle Not used on this model. art. -N/A-
По запросу
22
Guard, Boot - Front Axle Not used on this model. art. -N/A-
По запросу
23
Screw, Body Not used on this model. art. -N/A-
По запросу
24
AXLE,STUB (KOYO) art. 1402-226
По запросу
