модель 2005 года
- Модель 250
- Код модели ATV 250 2X4 RED [A2005ATE2AUSR]

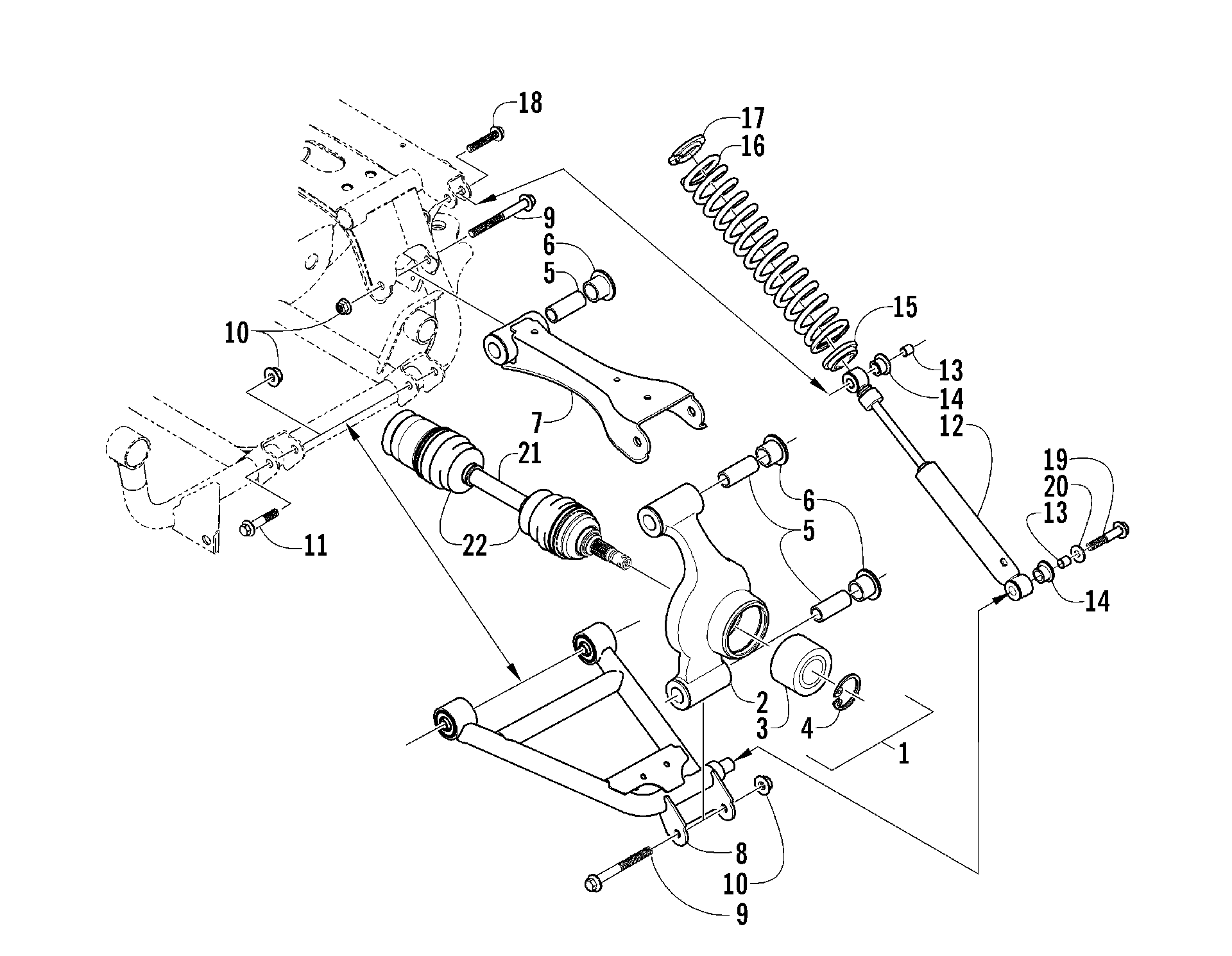

Схема задней подвески ASSEMBLY [81124] для ATV 250 2X4 RED [A2005ATE2AUSR]
Схема
Детали
![Задняя подвеска ASSEMBLY [81124]](/upload/schemas/633c5fe6bf9d80.88116679.gif)
Номер
Наименование детали
Цена
1
Knuckle, Rear - Assembly (inc. 2-6) art. 0504-616
По запросу
1
Задняя цапфа левая Arctic Cat art. 0504-549
от 14 450 ₽
2
Knuckle - Right Not a Service Part art. -N/A-
По запросу
3
Bearing, Wheel art. 1402-027
от 1 890 ₽
4
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
5
Втулка рычага подвески art. 0403-437
от 1 029 ₽
Аналог
Втулки задних рычагов Bronco для Arctic Cat
art. AT-04559
4 330 ₽
Требуется 6 шт.
Подписаться
6
Втулка рычага подвески art. 0403-283
от 368 ₽
Аналог
1 470 ₽
Требуется 12 шт.
Подписаться
Аналог
Втулки задних рычагов Bronco для Arctic Cat
art. AT-04559
4 330 ₽
Требуется 12 шт.
Подписаться
Аналог
3 570 ₽
Требуется 12 шт.
7
ARM, REAR UPPER - BLACK art. 0504-044
По запросу
8
A-ARM,RR LH LWR-FAB art. 0504-031
По запросу
8
A-ARM,RR RH LWR-FAB art. 0504-030
По запросу
9
Болт Arctic Cat art. 8409-000
от 310 ₽
10
Гайка Arctic Cat art. 8428-002
от 310 ₽
11
Болт подвески Arctic Cat art. 8409-060
от 578 ₽
12
SHOCK ABSORBER,RR SUSP (inc. 13-14) art. 0404-014
По запросу
13
Втулка Arctic Cat art. 0403-028
от 473 ₽
14
Втулка амортизатора Arctic Cat art. 0604-310
По запросу
15
RETAINER,SPRING-LOWER art. 0403-104
По запросу
16
SPRING, COIL - BLACK art. 0403-002
По запросу
17
Верхняя чашка амортизатора Arctic Cat art. 1603-889
от 1 355 ₽
Аналог
Верхняя чашка амортизатора Arctic Cat б.у
art. 1603-889_б.у
840 ₽
Требуется 2 шт.
Подписаться
18
Болт M10x1,25x40 Arctic Cat art. 8409-040
от 160 ₽
19
Болт Arctic Cat art. 8408-820
от 110 ₽
20
Шайба 5/16X1 1/8X1/16 Z&Y Arctic Cat art. 0423-087
от 110 ₽
21
KIT,HALFSHAFT(250/300 RR KOYO) (inc. 22) art. 1502-540
По запросу
22
Пыльник шруса Arctic Cat art. 1436-207
от 1 596 ₽
Аналог
2 153 ₽
Требуется 2 шт.
