модель 2005 года
- Модель 250
- Код модели ATV 250 2X4 RED [A2005ATE2AUSR]

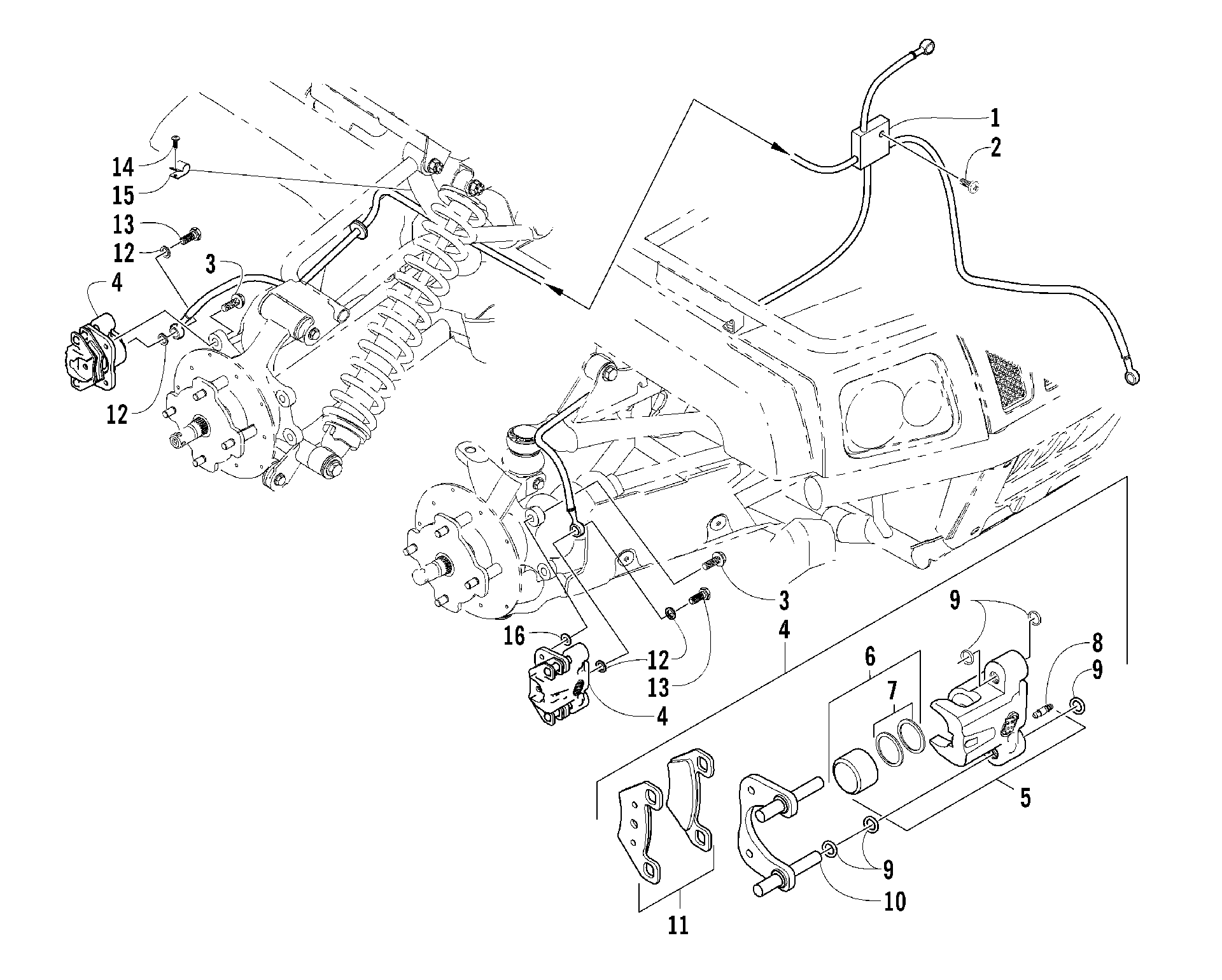

Схема Hydraulic тормоза ASSEMBLY [81127] для ATV 250 2X4 RED [A2005ATE2AUSR]
Схема
Детали
![Hydraulic тормоз ASSEMBLY [81127]](/upload/schemas/633c59286c7f20.35463872.gif)
Номер
Наименование детали
Цена
1
HOSE,BRAKE-FAB ASSY (250) art. 0502-625
По запросу
2
Screw, Machine art. 8476-625
от 160 ₽
3
Болт Arctic Cat art. 8408-825
По запросу
4
Тормозной суппорт Arctic Cat art. 2502-575
от 19 047 ₽
Аналог
7 000 ₽
Требуется 2 шт.
Подписаться
4
Тормозной суппорт Arctic Cat art. 2502-574
По запросу
5
Housing, Caliper - Assembly (inc. 6-8) art. 1436-161
По запросу
5
Тормозной супппорт Arctic Cat art. 1436-160
от 29 900 ₽
6
Ремкомплект тормозного суппорта Arctic Cat art. 0502-606
от 7 445 ₽
7
Манжеты тормозного суппорта Arctic Cat art. 0502-607
По запросу
8
Штуцер Arctic Cat art. 0502-609
от 2 006 ₽
9
Ремкомплект тормозного цилиндра Arctic Cat art. 0502-608
от 3 161 ₽
10
Пластина суппорта Arctic Cat art. 0502-605
По запросу
11
Колодка art. 1436-420
от 2 530 ₽
12
Шайба медная Arctic Cat art. 0423-178
от 210 ₽
13
Болт тормозного шланга Arctic Cat art. 0423-413
от 310 ₽
14
SCREW, SELF TAP 5/16-18 X 3/4 art. 0423-324
По запросу
15
Clamp art. 0423-415
По запросу
16
SPACER art. 0423-562
По запросу
