модель 2005 года
- Модель 250
- Код модели ATV 250 2X4 RED [A2005ATE2AUSR]

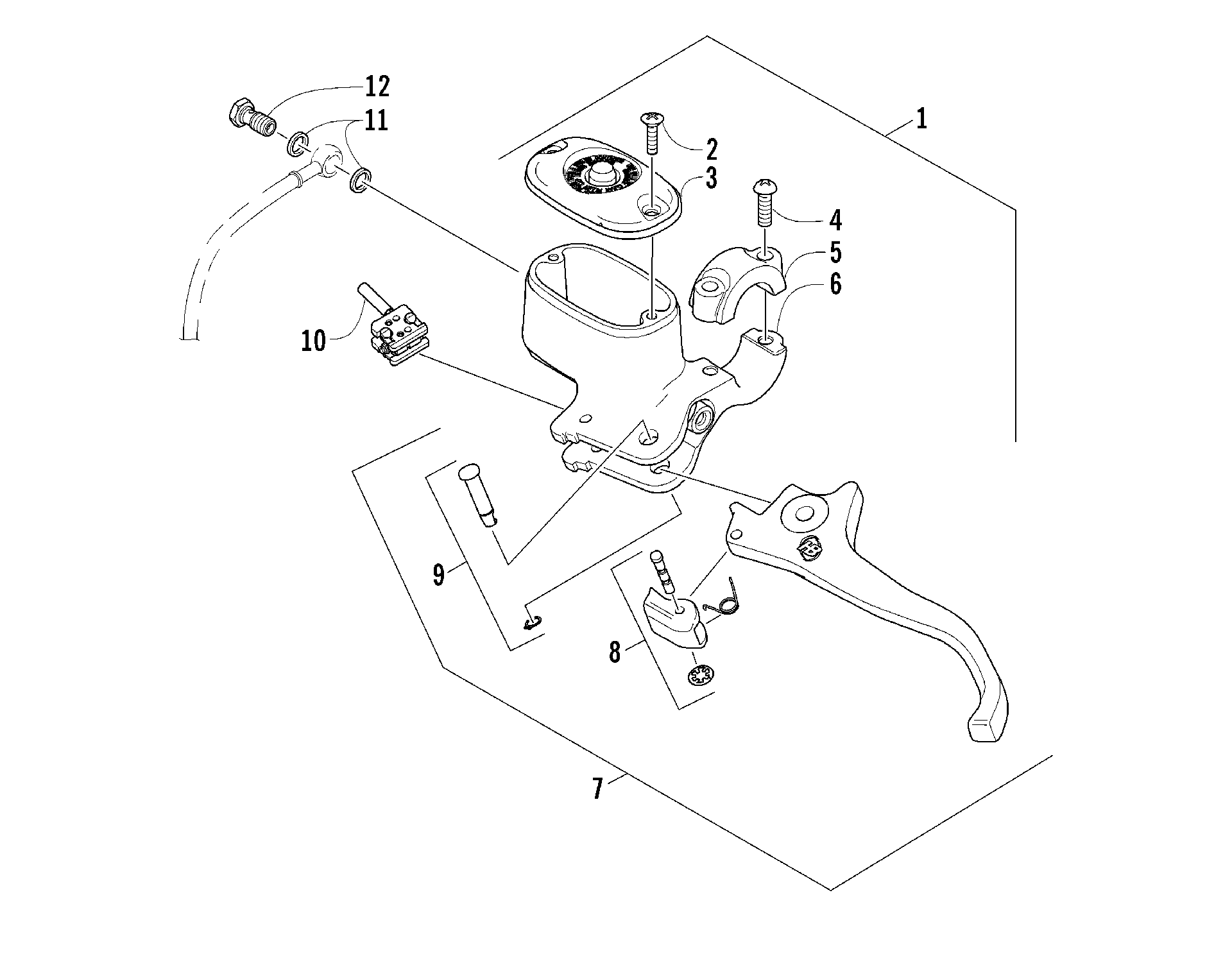

Схема узла ручного гидротормоза [81126] для ATV 250 2X4 RED [A2005ATE2AUSR]
Схема
Детали
![Узел ручного гидротормоза [81126]](/upload/schemas/633c5a17044a15.13930224.gif)
Номер
Наименование детали
Цена
1
KIT,MASTER CYLINDER FULL ASSY (inc. 2-10) art. 0502-632
По запросу
2
KIT, RESERVOIR COVER SCREWS art. 0502-566
По запросу
3
KIT, RESERVOIR COVER SUB-ASSEMBLY art. 0502-565
По запросу
4
KIT, CLAMP SCREWS art. 0502-568
По запросу
5
Clamp, Master Cylinder - Kit art. 0502-567
По запросу
6
KIT, REBUILD MASTER CYLINDER(HAYES) art. 0502-633
По запросу
7
KIT,LEVER AND PARK LEVER SUB-ASSEMBLY (inc. 8-9) art. 0502-634
По запросу
8
KIT, PARK LEVER SUB-ASSY. art. 0502-635
По запросу
9
KIT,SNAP RING art. 0502-580
По запросу
10
Выключатель стоп-сигнала art. 0502-564
от 5 051 ₽
11
Шайба медная Arctic Cat art. 0423-178
от 210 ₽
12
Болт тормозного шланга Arctic Cat art. 0423-413
от 310 ₽
