модель 2005 года
- Модель 250
- Код модели ATV 250 2X4 RED [A2005ATE2AUSR]

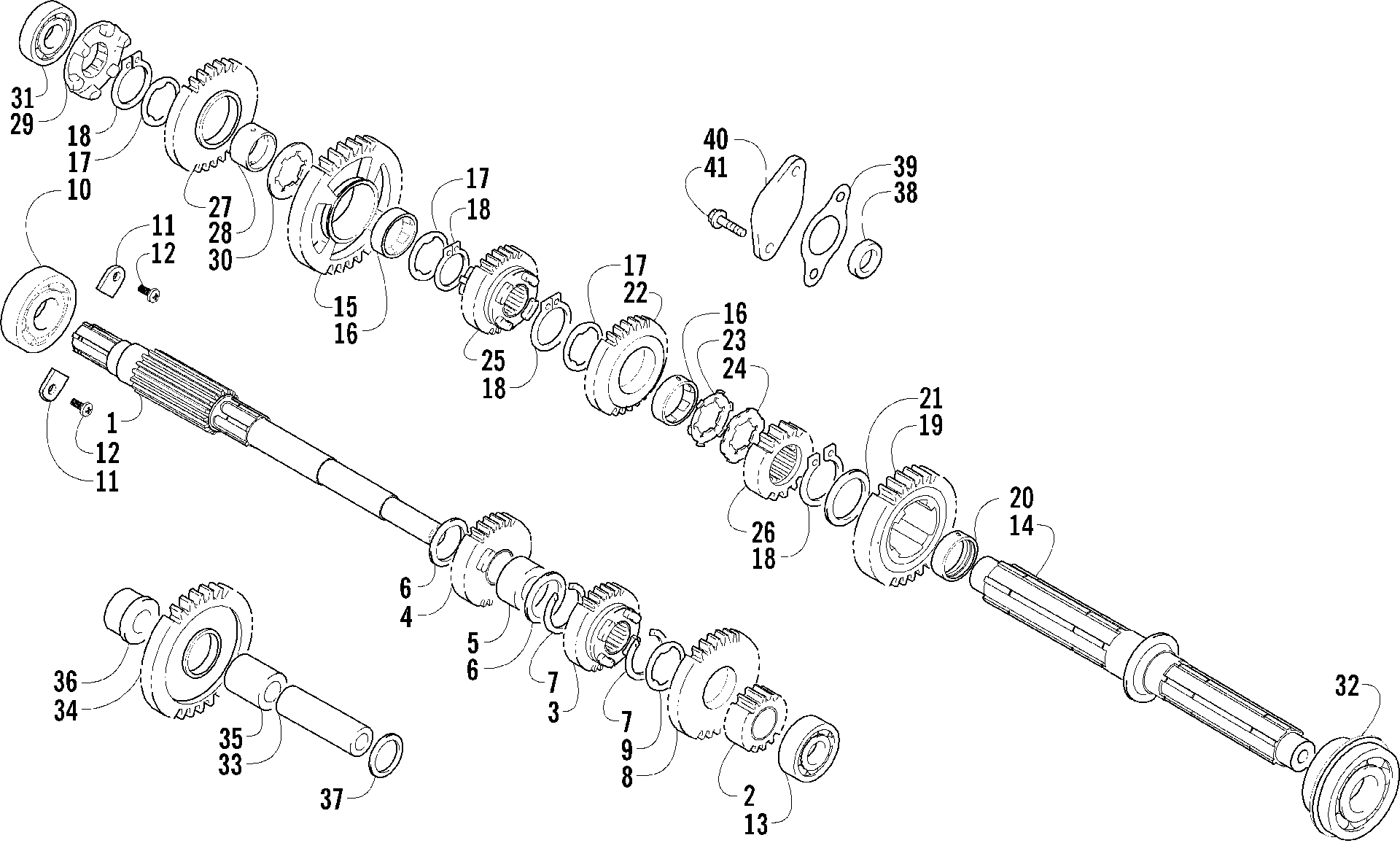

Схема трансмиссии ASSEMBLY [77826] для ATV 250 2X4 RED [A2005ATE2AUSR]
Схема
Детали
![Трансмиссия ASSEMBLY [77826]](/upload/schemas/633c6fd4de1891.27885337.gif)
Номер
Наименование детали
Цена
1
SHAFT, COUNTER art. 3446-277
По запросу
2
GEAR,2ND DRIVE art. 3446-137
По запросу
3
GEAR,3RD DRIVE art. 3446-138
По запросу
4
GEAR,4TH DRIVE art. 3446-139
По запросу
5
BUSHING,M22 art. 3402-229
По запросу
6
WASHER,M22X30X1.0 art. 3402-210
По запросу
7
CIRCLIP,M22 art. 3423-279
По запросу
8
GEAR,5TH DRIVE art. 3446-140
По запросу
9
WASHER art. 3423-791
По запросу
10
Bearing art. 0691-374
По запросу
11
RETAINER, BEARING art. 3446-031
По запросу
12
Screw, 6X12 art. 3007-574
По запросу
13
BEARING,M17X40X17.5 art. 3402-224
По запросу
14
DRIVESHAFT art. 3402-797
По запросу
15
GEAR,1ST DRIVEN art. 3446-141
По запросу
16
BUSHING, DRIVEN, GEAR art. 3446-273
По запросу
17
WASHER,25MM art. 3423-036
По запросу
18
CIRCLIP,M25 art. 3423-066
По запросу
19
GEAR,2ND DRIVEN art. 3446-142
По запросу
20
BUSHING,M25X29X8 art. 3402-230
По запросу
21
WASHER,M25X35 art. 3423-317
По запросу
22
GEAR,3RD DRIVEN art. 3446-143
По запросу
23
WASHER,LOCK,25MM art. 3423-266
По запросу
24
WASHER,LOCK,25MM art. 3423-262
По запросу
25
GEAR,4TH DRIVEN art. 3446-146
По запросу
26
GEAR,5TH DRIVEN art. 3446-147
По запросу
27
GEAR,REVERSE DRIVEN art. 3446-151
По запросу
28
BUSHING, REVERSE DRIVEN GEAR art. 3446-145
По запросу
29
DOG,REVERSE art. 3446-152
По запросу
30
WASHER,LOCK,25MM art. 3423-263
По запросу
31
BALL BEARING,M17X35X10 art. 3402-218
По запросу
32
BEARING,BALL,M25X52X15 art. 3402-220
По запросу
33
SHAFT,REVERSE IDLE art. 3446-148
По запросу
34
GEAR,REVERSE IDLE art. 3446-149
По запросу
35
BUSHING,M17 art. 3402-228
По запросу
36
SPACER,GEAR art. 3446-150
По запросу
37
WASHER,M17X28X1.0 art. 3402-209
По запросу
38
PLUG,TRANSFER COVER HOLE art. 3402-255
По запросу
39
GASKET,ODOMETER GEAR SLV art. 3446-244
По запросу
40
RETAINER TRANSFER COVER PLUG art. 3446-260
По запросу
41
BOLT, 6X16 art. 3423-363
По запросу
