модель 2005 года
- Модель 250
- Код модели ATV 250 2X4 RED [A2005ATE2AUSR]

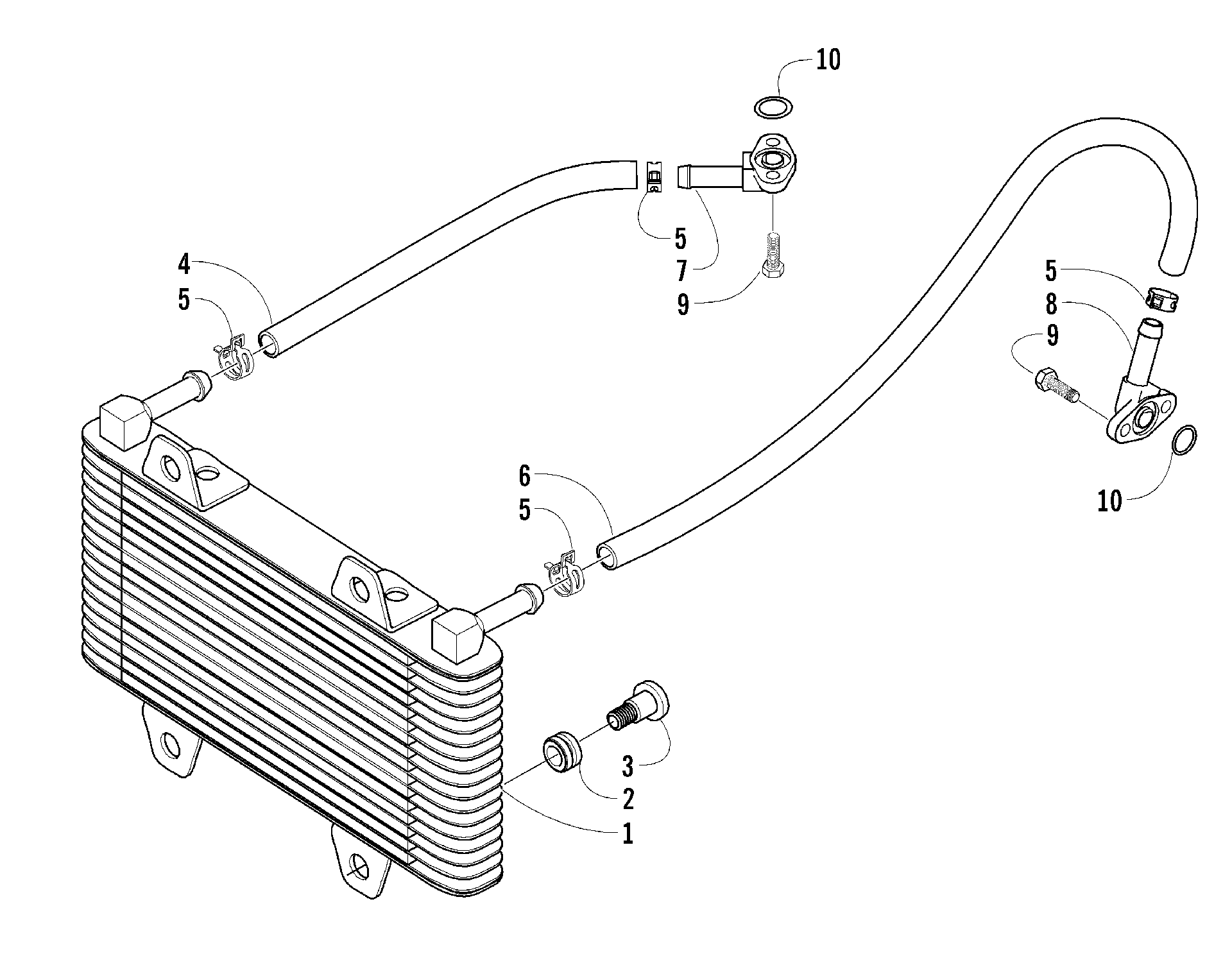

Схема масляного радиатора ASSEMBLY [81129] для ATV 250 2X4 RED [A2005ATE2AUSR]
Схема
Детали
![Масляный радиатор ASSEMBLY [81129]](/upload/schemas/633c5d92d54ef5.52679785.gif)
Номер
Наименование детали
Цена
1
OIL COOLER art. 0413-011
По запросу
2
Шайба Arctic Cat art. 0423-086
от 368 ₽
3
BOLT,SHOULDER-9.6X9.55XM6 BLK art. 0423-484
По запросу
4
HOSE,OIL- OUTPUT art. 0410-006
По запросу
5
CLAMP,HOSE(NORMA FBS 17-12) art. 0423-098
По запросу
6
Hose, Oil - Input art. 0410-007
По запросу
7
FITTING,OIL ANGLED - MACH art. 0410-012
По запросу
8
FITTING,OIL - MACH art. 0410-013
По запросу
9
Screw, Machine art. 8471-616
По запросу
10
O-RING,OIL FITTING-1/2IDX11/16OD X 3/32 art. 0423-089
По запросу
