модель 2005 года
- Модель 400
- Код модели ATV 400 AUTOMATIC TRANSMISSION 4X4 TBX RED [A2005BBH4BUSR]

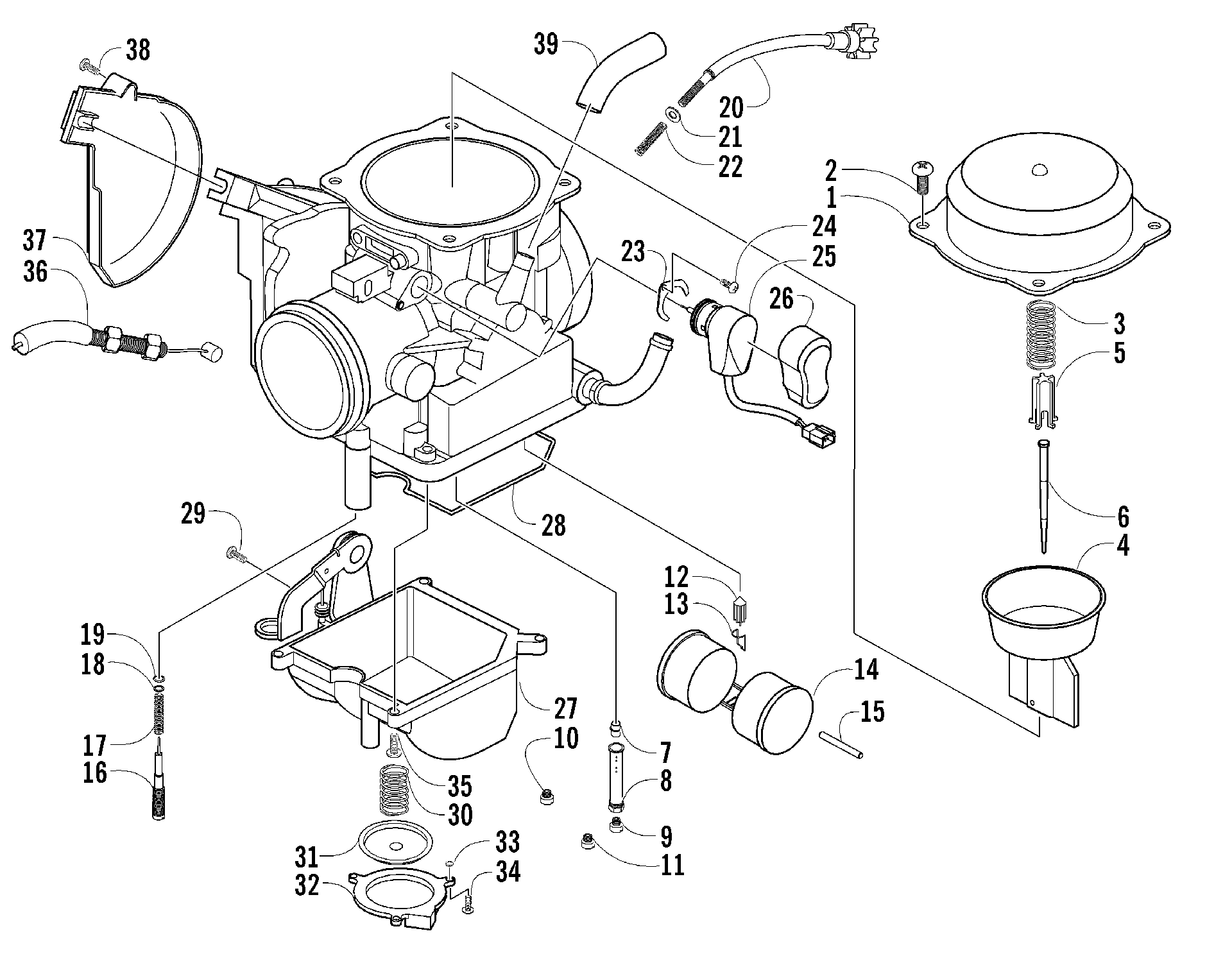

Схема карбюратора [83272] для ATV 400 AUTOMATIC TRANSMISSION 4X4 TBX RED [A2005BBH4BUSR]
Схема
Детали
![Карбюратор [83272]](/upload/schemas/633c68d30e5112.82252915.gif)
Номер
Наименование детали
Цена
1
COVER, TOP art. 5507-001
По запросу
2
SCREW, TOP COVER art. 5507-002
По запросу
3
Пружина Arctic Cat art. 5507-066
от 578 ₽
4
PISTON, VACUUM art. 5507-004
По запросу
5
Пружина Arctic Cat art. 5507-005
По запросу
6
JET NEEDLE art. 5507-110
По запросу
7
NEEDLE JET art. 5507-007
По запросу
8
HOLDER, NEEDLE- JET art. 5507-047
По запросу
9
MAIN JET 148 Optional art. 5507-041
По запросу
9
MAIN JET 150 Optional art. 5507-009
По запросу
9
MAIN JET 140 Optional art. 5507-044
По запросу
9
MAIN JET 142 art. 5507-043
По запросу
9
MAIN JET 145 Optional art. 5507-042
По запросу
10
JET,SLOW #38 art. 5507-246
По запросу
11
STARTER JET 75 art. 5507-097
По запросу
12
Игла поплавка Arctic Cat art. 5507-183
По запросу
13
Clip Not a Service Part art. -N/A-
По запросу
14
Поплавок Arctic Cat art. 5507-039
от 3 119 ₽
15
Pin, Float Not a Service Part art. -N/A-
По запросу
16
PILOT SCREW SET (inc. 17-19) art. 5507-111
По запросу
17
Spring Not a Service Part art. -N/A-
По запросу
18
Washer Not a Service Part art. -N/A-
По запросу
19
O-Ring Not a Service Part art. -N/A-
По запросу
20
STOP SCREW COMP. art. 5507-027
По запросу
21
WASHER art. 5507-028
По запросу
22
SPRING art. 5507-029
По запросу
23
PLATE art. 5507-115
По запросу
24
SCREW art. 5507-117
По запросу
25
Choke, Electric art. 5507-180
По запросу
26
COVER art. 5507-114
По запросу
27
Chamber, Float - Assembly (inc. 28-34) Not a Service Part art. -N/A-
По запросу
28
O-Ring, Float Chamber Not a Service Part art. -N/A-
По запросу
29
SCREW, DRAIN art. 5507-050
По запросу
30
SPRING art. 5507-032
По запросу
31
Diaphragm art. 5507-197
По запросу
32
Housing, Pump Not a Service Part art. -N/A-
По запросу
33
U RING art. 5507-034
По запросу
34
SCREW art. 5507-035
По запросу
35
SCREW art. 5507-017
По запросу
36
Трос газа Arctic Cat art. 0487-049
от 5 975 ₽
37
COVER art. 5507-036
По запросу
38
SCREW(TOP COVER) art. 5507-037
По запросу
39
HOSE,VENT-CARBURATOR art. 0410-056
По запросу
470
CARB,CVK 34-AE(PUMPER) art. 0470-667
По запросу
