модель 2005 года
- Модель 400
- Код модели ATV 400 AUTOMATIC TRANSMISSION 4X4 TBX RED [A2005BBH4BUSR]

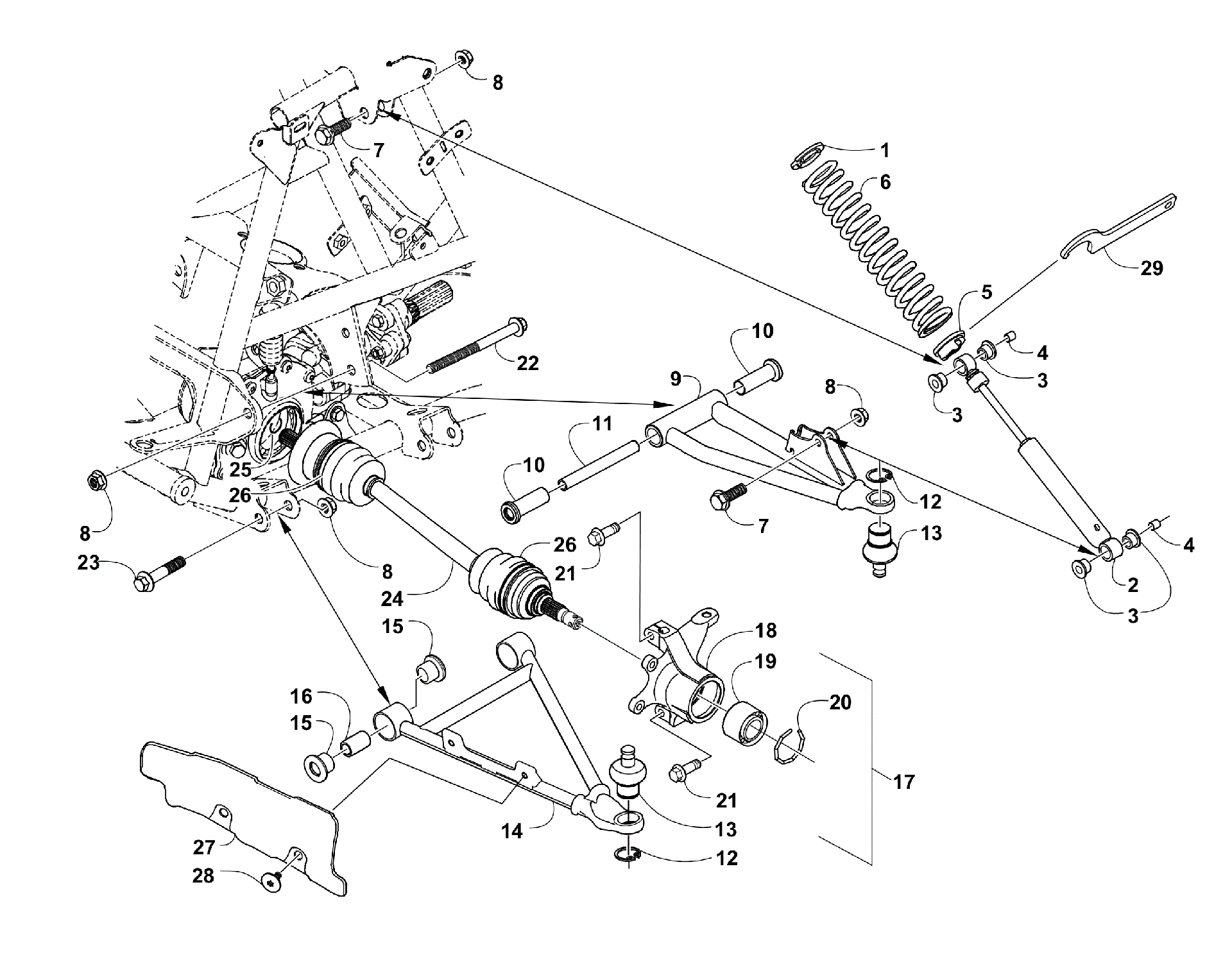

Схема узла передней подвески [83268] для ATV 400 AUTOMATIC TRANSMISSION 4X4 TBX RED [A2005BBH4BUSR]
Схема
Детали
![Узел передней подвески [83268]](/upload/schemas/633c7d31c7e386.18033312.gif)
Номер
Наименование детали
Цена
1
Верхняя чашка амортизатора Arctic Cat art. 1603-889
По запросу
2
Амортизатор передний Arctic Cat art. 0403-127
По запросу
3
Втулка амортизатора Arctic Cat art. 0604-310
По запросу
4
Втулка Arctic Cat art. 0403-028
от 473 ₽
5
Кольцо регулировочное амортизатора art. 0403-395
от 2 205 ₽
Аналог
Кольцо регулировочное амортизатора Arctic Cat б.у
art. 0403-395_б.у
1 130 ₽
Требуется 2 шт.
Подписаться
6
SPRING,COIL-PLAT(200LB/IN X 13" HT) art. 0403-146
По запросу
7
Болт M10x1,25x40 Arctic Cat art. 8409-040
от 160 ₽
8
Гайка Arctic Cat art. 8428-002
от 310 ₽
9
A-Arm, Upper - Front Right - Assembly (Platinum) (inc. 10-13) art. 0503-420
По запросу
9
Рычаг передний левый верхний, серебристый art. 0503-421
По запросу
10
Втулка пластиковая рычага Arctic Cat art. 0403-289
от 473 ₽
11
Втулка рычага подвески art. 0403-439
от 2 310 ₽
12
Зажим шаровой опоры Arctic Cat art. 0423-009
от 221 ₽
13
Шаровая опора Arctic Cat art. 0405-483
от 2 919 ₽
Аналог
1 810 ₽
Требуется 4 шт.
Подписаться
Аналог
2 000 ₽
Требуется 4 шт.
Подписаться
14
A-Arm, Lower Left Platinum (inc. 12-13 and 15-16) art. 0503-269
По запросу
14
A-Arm, Lower Right - Platinum (inc. 12-13 and 15-16) art. 0503-268
По запросу
15
Втулка рычага Arctic Cat art. 0403-409
от 263 ₽
Аналог
1 470 ₽
Требуется 8 шт.
Подписаться
Аналог
3 570 ₽
Требуется 8 шт.
16
Втулка рычага подвески Arctic Cat art. 0403-438
от 683 ₽
Аналог
Втулки задних рычагов Bronco для Arctic Cat
art. AT-04559
4 330 ₽
Требуется 4 шт.
Подписаться
17
Knuckle, Steering - Left - Assembly (inc. 18-20) art. 0505-447
По запросу
17
Knuckle, Steering - Right - Assembly (inc. 18-20) art. 0505-446
По запросу
18
Knuckle, Steering - Right Not a Service Part art. -N/A-
По запросу
19
Bearing, Wheel art. 1402-027
от 1 890 ₽
20
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
21
Болт переднего кулака Arctic Cat art. 0423-998
от 390 ₽
22
Болт Arctic Cat art. 0423-334
По запросу
23
Болт Arctic Cat art. 8409-075
от 210 ₽
24
KIT,HALFSHAFT(FIS/FR/-027) (inc. 25-26) art. 1502-539
от 19 510 ₽
25
CLIP,RETAINING-IB (22X21) art. 1441-816
По запросу
26
Пыльник шруса Arctic Cat art. 1436-207
от 1 596 ₽
Аналог
2 153 ₽
Требуется 2 шт.
27
GUARD,BOOT-LH RED art. 0441-753
от 2 390 ₽
Аналог
Защита переднего левого нижнего рычага, красная Arctic Cat б.у
art. 0441-753_б.у
2 390 ₽
Требуется 1 шт.
27
GUARD,BOOT-RH RED art. 0441-752
от 1 810 ₽
Аналог
Защита переднего нижнего правого рычага Arctic Cat б.у
art. 0441-752_б.у
1 810 ₽
Требуется 1 шт.
28
Винт Arctic Cat art. 0423-101
от 263 ₽
29
66-mm Spanner Wrench Arctic Cat art. 0441-587
от 1 701 ₽
