модель 2005 года
- Модель 400
- Код модели ATV 400 AUTOMATIC TRANSMISSION 4X4 TBX RED [A2005BBH4BUSR]

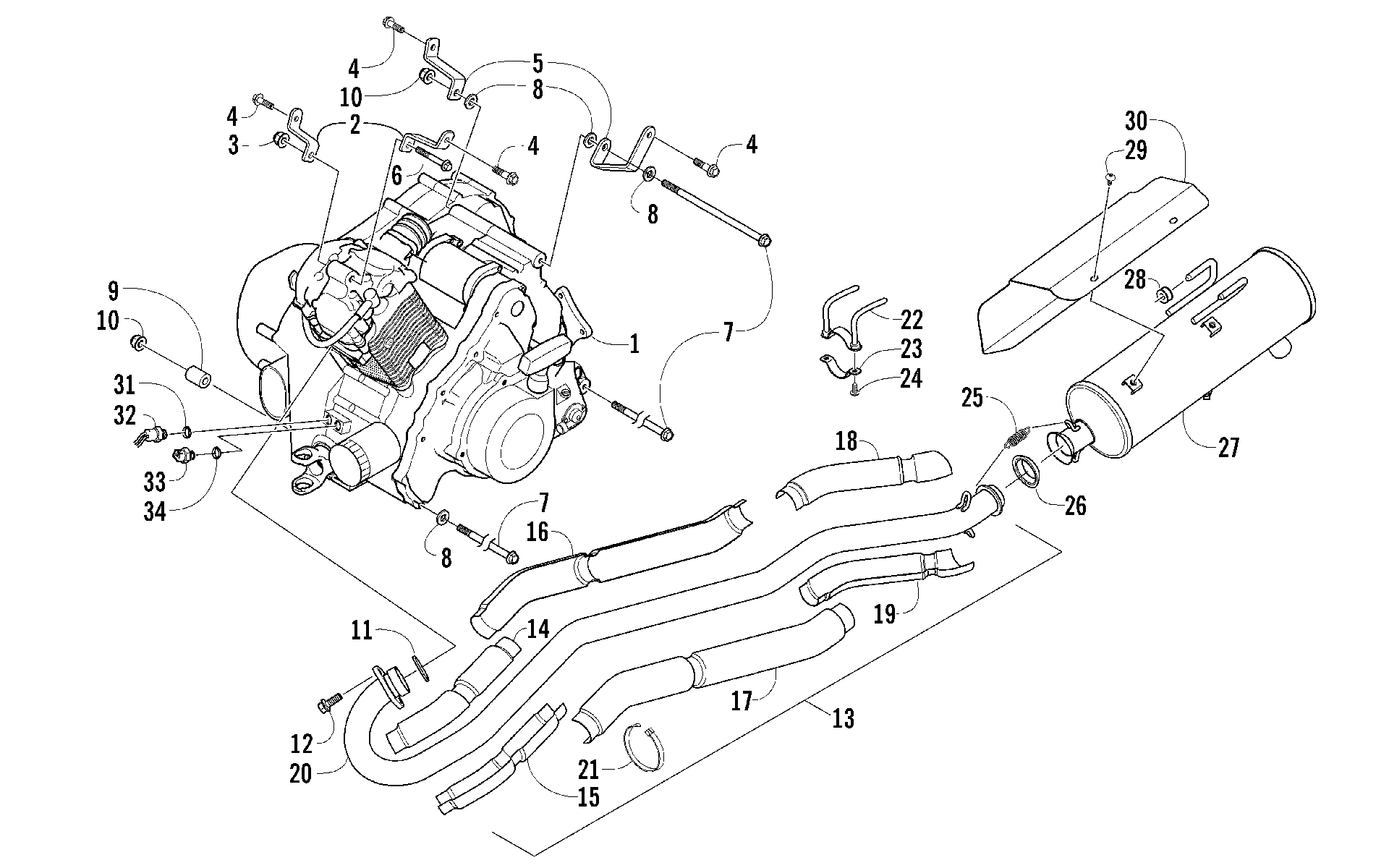

Схема двигателя AND EXHAUST [83261] для ATV 400 AUTOMATIC TRANSMISSION 4X4 TBX RED [A2005BBH4BUSR]
Схема
Детали
![Двигатель AND EXHAUST [83261]](/upload/schemas/633c788028f925.53557542.gif)
Номер
Наименование детали
Цена
1
Engine art. 0462-040
По запросу
2
BRACKET, ENGINE MOUNT - RH BLACK (400) art. 1506-201
По запросу
2
BRACKET,ENGINE MOUNT-LH (PAINTED BLACK) art. 1506-625
По запросу
3
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
4
Болт Arctic Cat art. 8408-816
от 110 ₽
5
BRACKET,ENGINE MOUNT-LH (PAINTED BLACK) art. 1506-625
По запросу
5
BRACKET,ENGINE MOUNT-BLACK art. 1506-586
По запросу
6
SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y art. 8408-860
По запросу
7
SCREW,CAP-HFH M10X1.25X215 CL10.9 Z&Y art. 0423-405
По запросу
8
Шайба Arctic Cat art. 0423-426
от 110 ₽
9
Втулка art. 1423-025
от 1 092 ₽
10
Гайка Arctic Cat art. 8428-002
от 310 ₽
11
SEAL,EXHAUST PIPE art. 0412-007
По запросу
12
Болт Arctic Cat art. 8408-820
от 110 ₽
13
PIPE,EXHAUST-ASSEMBLY (inc. 14-24) art. 0512-244
По запросу
14
SHIELD,EXHAUST-UPPER art. 0412-292
По запросу
15
SHIELD,EXHAUST-LOWER art. 0412-293
По запросу
16
SHIELD,EXHAUST-INNER art. 0412-294
По запросу
17
SHIELD,EXHAUST-OUTER art. 0412-295
По запросу
18
SHIELD,EXHAUST art. 0412-282
По запросу
19
SHIELD,EXHAUST art. 0412-283
По запросу
20
PIPE,EXHAUST-BLACK art. 0512-206
По запросу
21
Clamp, Hose art. 0423-317
По запросу
22
Hanger, Exhaust Pipe art. 0512-200
По запросу
23
BRACKET,PIPE-BLACK art. 0412-288
По запросу
24
Винт Arctic Cat art. 8477-620
от 168 ₽
25
Пружина Arctic Cat art. 0612-668
от 683 ₽
26
Gasket, Exhaust - Tail Pipe art. 0612-188
от 1 554 ₽
27
MUFFLER,BLACK art. 0512-195
По запросу
28
Втулка крепежа глушителя Arctic Cat art. 0412-577
По запросу
29
Screw, Machine art. 8477-610
По запросу
30
COVER,MUFFLER art. 0412-218
По запросу
31
GASKET, M16X22X2 art. 3402-013
По запросу
32
Switch, Cooling Fan art. 3430-033
По запросу
33
SWITCH, OIL LAMP art. 3530-037
По запросу
34
GASKET, OIL LAMP SWITCH art. 3402-556
По запросу
