модель 2005 года
- Модель 400
- Код модели ATV 400 AUTOMATIC TRANSMISSION 4X4 TBX RED [A2005BBH4BUSR]

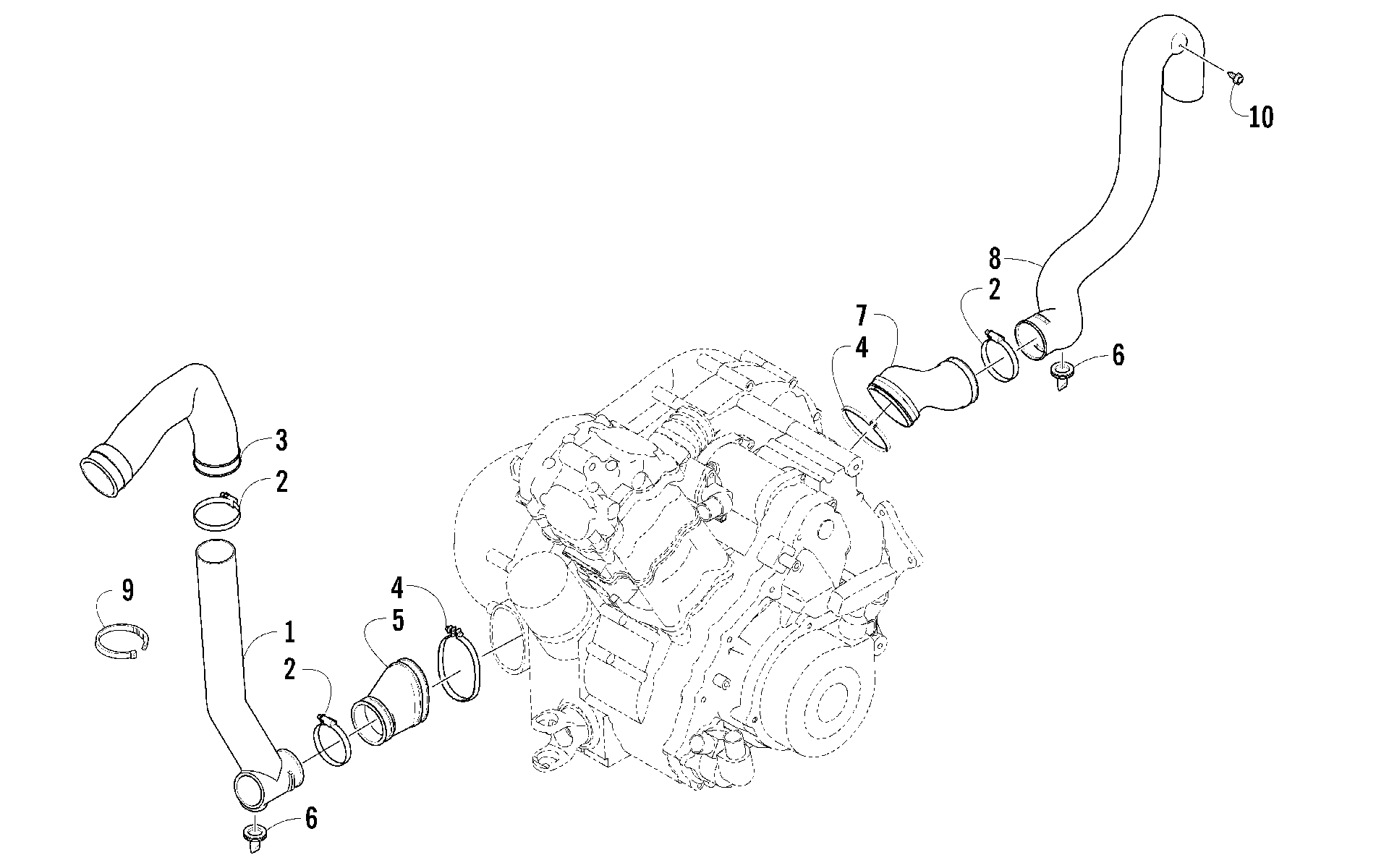

Схема узла охлаждения ремня/картера [83263] для ATV 400 AUTOMATIC TRANSMISSION 4X4 TBX RED [A2005BBH4BUSR]
Схема
Детали
![Узел охлаждения ремня/картера [83263]](/upload/schemas/633c6b289391b8.85640501.gif)
Номер
Наименование детали
Цена
1
Duct, Air Intake - Front - Lower art. 0513-010
По запросу
2
Хомут Arctic Cat art. 0423-380
от 550 ₽
3
Патрубок входа вариатора Arctic Cat art. 0413-092
от 6 321 ₽
4
CLAMP, DUCT FRONT art. 3402-449
По запросу
5
BOOT, COOLING-BELT (FWD) art. 0413-048
По запросу
6
Пробка корпуса воздушного фильтра Arctic Cat art. 0470-442
от 1 420 ₽
7
Boot, Duct - Air Out art. 0413-060
По запросу
8
DUCT,BELT COOLING-REAR art. 0413-106
По запросу
9
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
10
Screw, Self-Tapping art. 0623-301
По запросу
