модель 2005 года
- Модель 400
- Код модели ATV 400 AUTOMATIC TRANSMISSION 4X4 TBX RED [A2005BBH4BUSR]

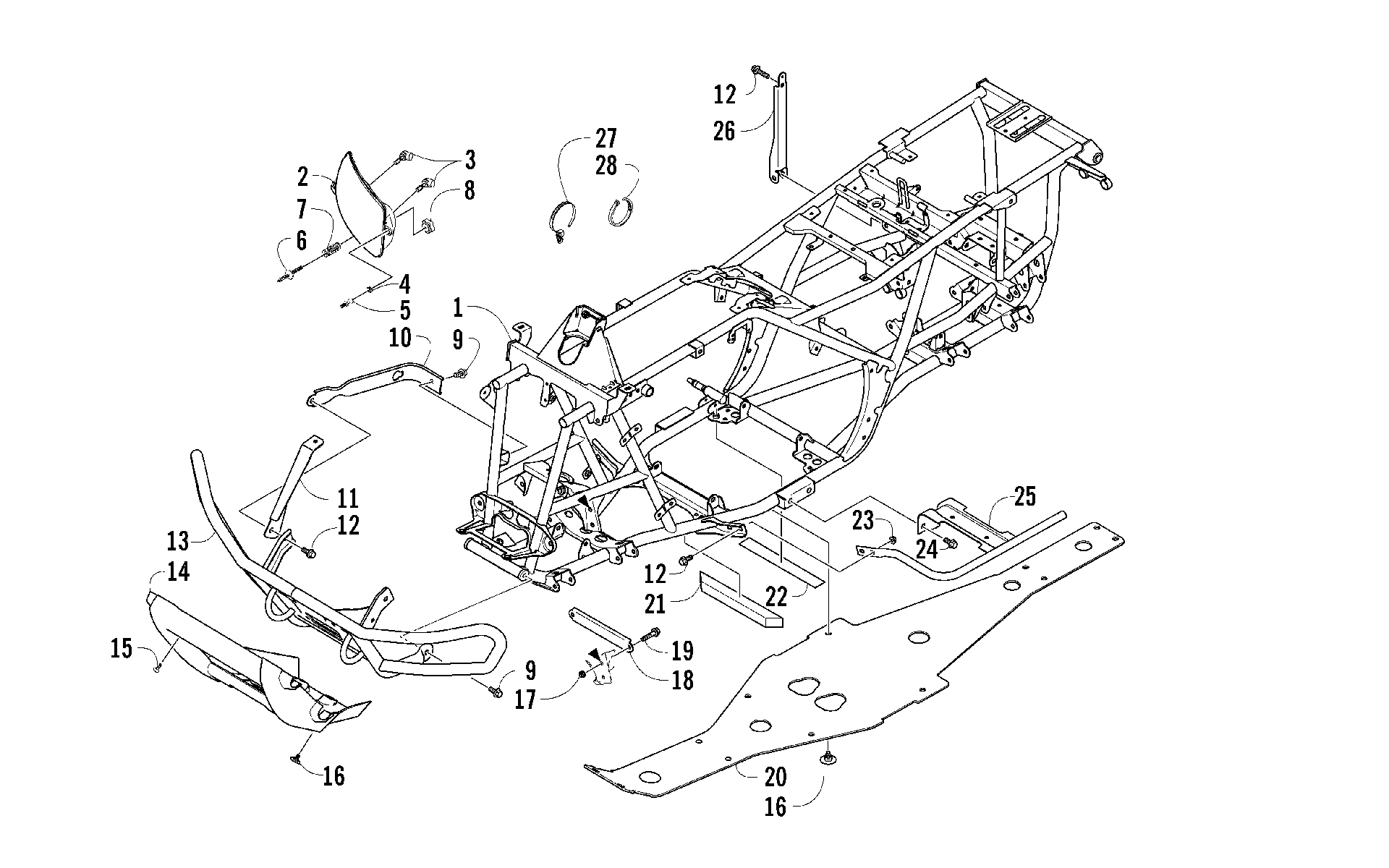

Схема рамы AND RELATED PARTS [83257] для ATV 400 AUTOMATIC TRANSMISSION 4X4 TBX RED [A2005BBH4BUSR]
Схема
Детали
![Рама AND RELATED PARTS [83257]](/upload/schemas/633c79aa9a00a4.38352507.gif)
Номер
Наименование детали
Цена
1
Frame, Main art. 1506-474
По запросу
2
HEADLIGHT,RH-ASSY (inc. 3-4) art. 0509-076
По запросу
2
Фара правая Arctic Cat art. 0509-077
от 6 950 ₽
3
Лампочка головного света Arctic Cat art. 0409-055
от 1 796 ₽
4
SOCKET,MOUNTING-BALL art. 0423-452
По запросу
5
Stud, Mounting - Headlight art. 0423-515
По запросу
6
Stud, Adjuster - Headlight art. 0423-514
от 350 ₽
7
SPRING,ADJUSTMENT-HEADLIGHT art. 0423-522
от 210 ₽
8
KNOB,ADJUSTMENT-M5 art. 0423-513
По запросу
9
Болт Arctic Cat art. 8409-020
от 110 ₽
10
Крепление бампера Arctic Cat art. 1506-596
от 1 810 ₽
11
Кронштейн переднего бампера правый Arctic Cat art. 1506-562
от 1 910 ₽
11
Кронштейн переднего бампера левый Arctic Cat art. 1506-563
от 1 810 ₽
12
Болт Arctic Cat art. 8408-816
от 110 ₽
13
Бампер передний Arctic Cat art. 1506-855
от 17 850 ₽
14
Fascia, Bumper - Front art. 1406-360
от 2 490 ₽
15
Винт Arctic Cat art. 8477-616
от 110 ₽
16
Винт Arctic Cat art. 0423-101
от 263 ₽
17
Гайка Arctic Cat art. 8428-002
от 310 ₽
18
Пластина передних рычагов Arctic Cat art. 2516-852
По запросу
19
Screw, Cap art. 8409-025
По запросу
20
PANEL,BELLY art. 1406-176
По запросу
21
FOAM, FRAME art. 1506-067
По запросу
22
PAD,BATTERY-TOP RR art. 0406-289
По запросу
23
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
24
Болт Arctic Cat art. 8409-016
от 221 ₽
25
FOOTREST,LH-BLACK (TBX II) art. 1506-591
По запросу
25
FOOTREST,RH-BLACK (TBX II) art. 1506-590
По запросу
26
CHANNEL,SUPPORT-SHOCK RH-BLACK art. 1506-548
По запросу
27
Tie, Cable - Push Mount art. 0423-075
По запросу
28
Tie, Cable - Reusable art. 0623-751
По запросу
