модель 2005 года
- Модель 400
- Код модели ATV 400 AUTOMATIC TRANSMISSION 4X4 TBX RED [A2005BBH4BUSR]

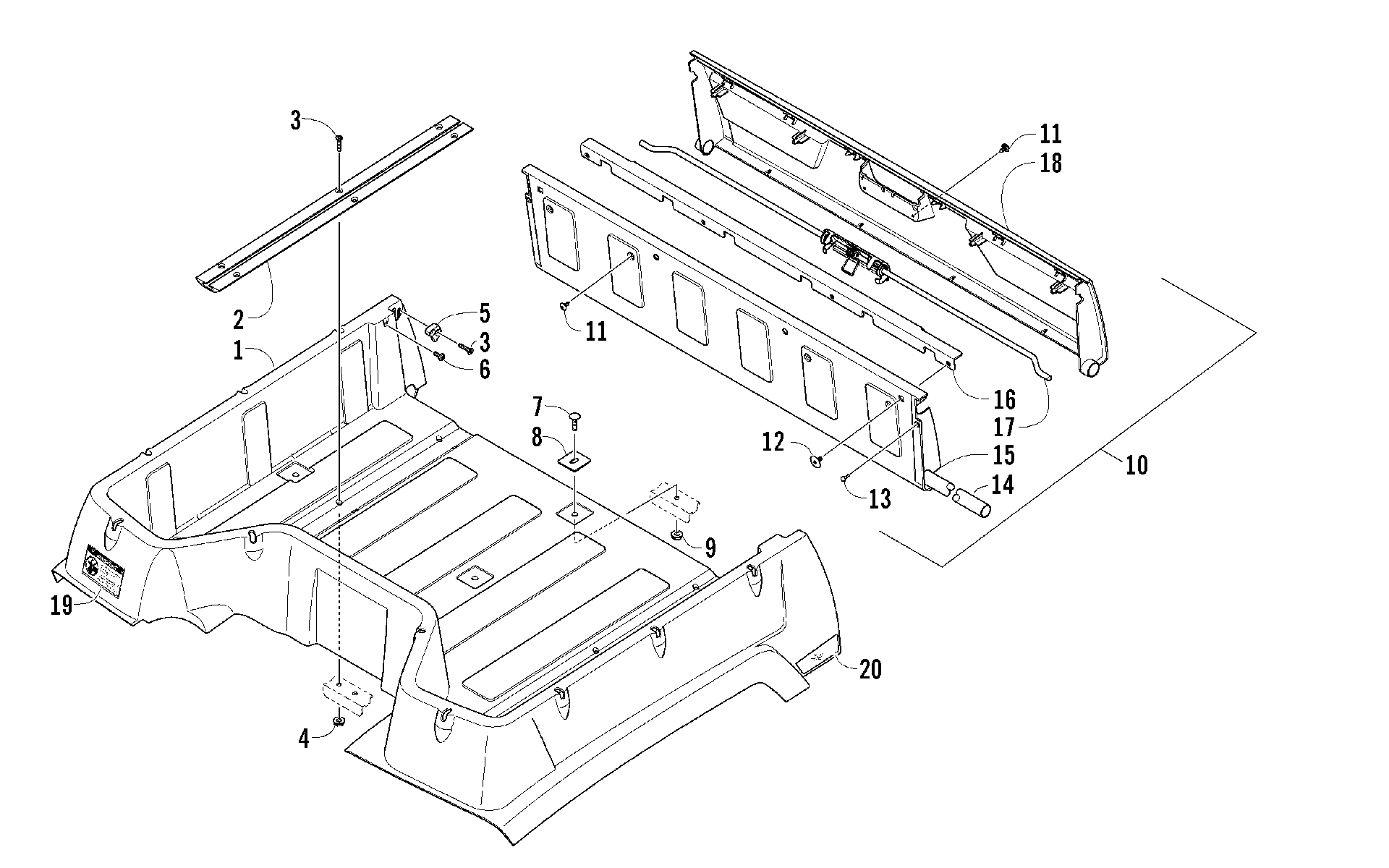

Схема багажник BOX узел [82981] для ATV 400 AUTOMATIC TRANSMISSION 4X4 TBX RED [A2005BBH4BUSR]
Схема
Детали
![багажник BOX узел [82981]](/upload/schemas/633c6a02943ff8.80488342.gif)
Номер
Наименование детали
Цена
1
BOX-ASSEMBLY(W/REFLECTORS) (inc. 19-20) art. 2506-767
По запросу
2
Rail, Box - Painted Black art. 0541-364
По запросу
3
SCREW,MACH-TSFH M6X1.0X30 CL8.8 BLK art. 8474-630
По запросу
4
Гайка Arctic Cat art. 8424-602
от 110 ₽
5
STRIKER,HOOK-TAIL GATE-LH art. 1406-708
По запросу
5
STRIKER,HOOK-TAIL GATE-RH art. 1406-707
По запросу
6
Винт Arctic Cat art. 0423-538
от 110 ₽
7
Болт Arctic Cat art. 0423-623
от 221 ₽
8
PLATE,RETAINER-BLACK art. 1506-675
По запросу
9
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
10
TAILGATE,ASSY (inc. 11-18) art. 1506-568
По запросу
11
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
12
Винт Arctic Cat art. 0423-101
от 263 ₽
13
BUMPER,GROMMET art. 1406-755
По запросу
14
Shaft, Pivot art. 1406-711
По запросу
15
Panel, Tailgate - Front art. 1406-709
По запросу
16
BRACE,TAILGATE-BLACK art. 1506-567
По запросу
17
LATCH,TAIL GATE-ASSY art. 1506-561
По запросу
18
PANEL,TAILGATE-REAR art. 1406-710
По запросу
19
DECAL,WARNING-NO PASS/WEIGHT LIMIT art. 0411-975
По запросу
20
REFLECTOR,REAR-LH art. 0411-979
По запросу
20
REFLECTOR,REAR-RH art. 0411-980
По запросу
