модель 2005 года
- Модель 50
- Код модели ATV 50 Y-6 YOUTH RED [A2005H2A2BUSR]

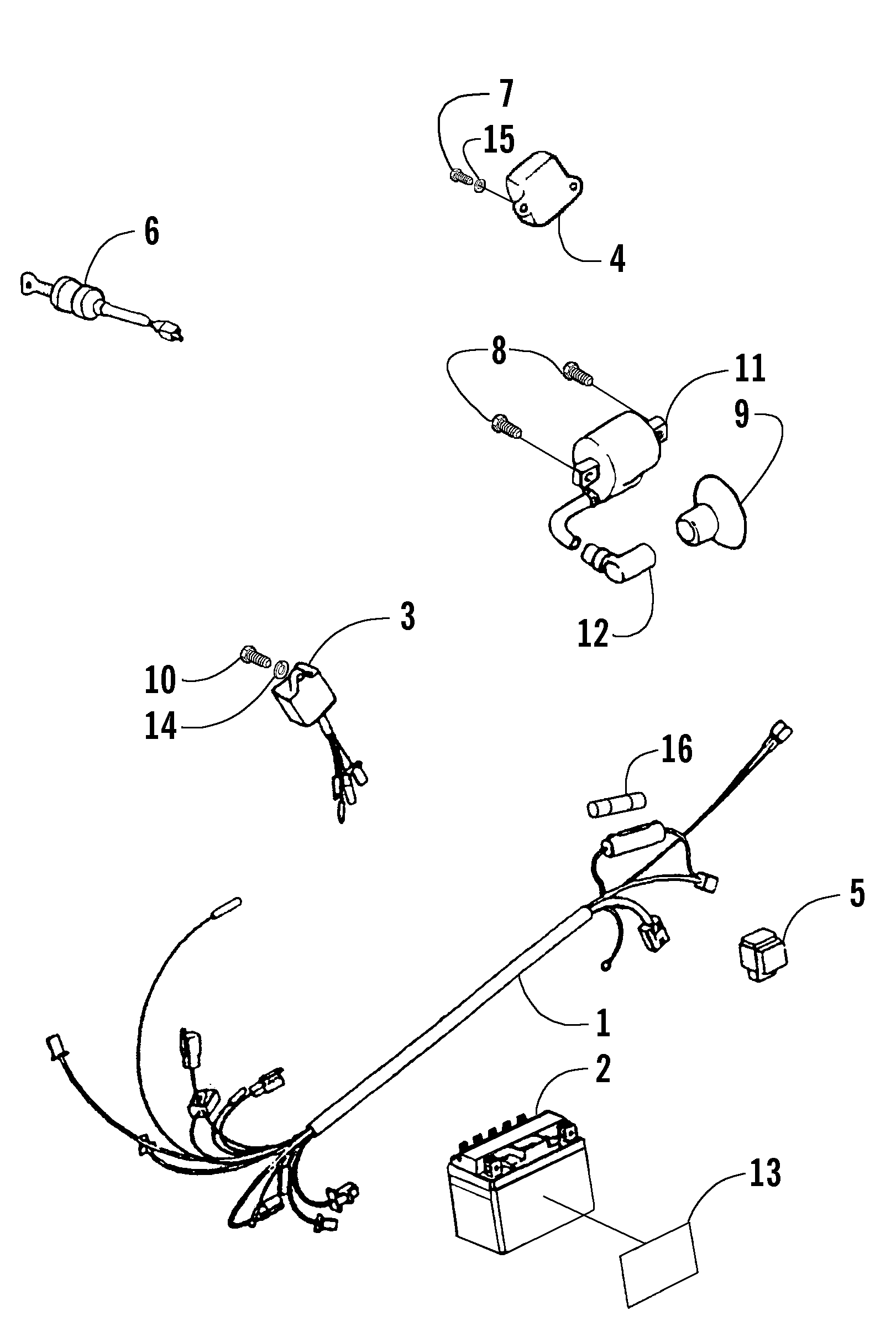

Схема электрооборудования [78571] для ATV 50 Y-6 YOUTH RED [A2005H2A2BUSR]
Схема
Детали
![Электрооборудование [78571]](/upload/schemas/633c4d1c8f4e82.97811689.gif)
Номер
Наименование детали
Цена
1
MAIN WIRE HARNESS (inc. 16) art. 3301-147
По запросу
2
BATTERY (YTX-4L-BS) art. 3301-145
По запросу
3
C.D.I UNIT(REV.1) art. 3301-595
По запросу
4
REGULATER RECTIFIER art. 3301-146
По запросу
5
STARTING RELAY art. 3301-154
По запросу
6
Switch, Ignition art. 3301-151
По запросу
7
PAN PHILLIPS BOLT art. 3301-316
По запросу
8
HEX WASHER FACE BOLT art. 3301-390
По запросу
9
RUBBER CAP art. 3301-137
По запросу
10
PAN PHILLIPS BOLT art. 3301-318
По запросу
11
HIGH TENSION COIL art. 3301-136
По запросу
12
SPARK PLUG CAP ( R/B 3301-138) art. 3301-596
По запросу
13
DECAL, WARNING BATTERY PROPNITION art. 3301-463
По запросу
14
SPRING WASHER art. 3301-360
По запросу
15
SPRING WASHER art. 3301-475
По запросу
16
Fuse - 7 Amp art. 3301-512
По запросу
