модель 2005 года
- Модель 50
- Код модели ATV 50 Y-6 YOUTH RED [A2005H2A2BUSR]

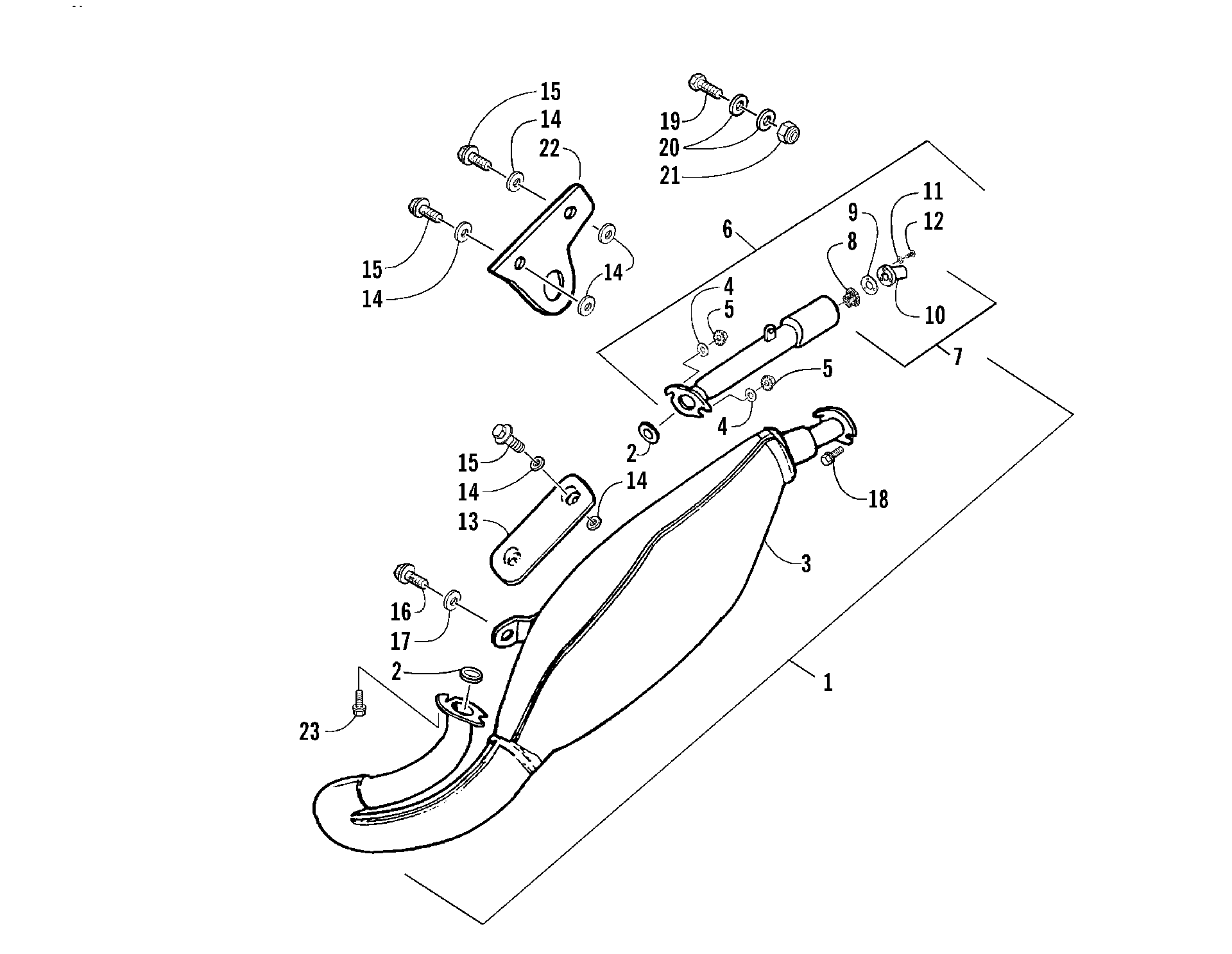

Схема выхлопной системы ASSEMBLY [78557] для ATV 50 Y-6 YOUTH RED [A2005H2A2BUSR]
Схема
Детали
![Выхлопная система ASSEMBLY [78557]](/upload/schemas/633c4e85dfcdd7.98729135.gif)
Номер
Наименование детали
Цена
1
EXHAUST PIPE ASS’Y (inc. 2-13, four No. 14, and two No. 15) art. 3301-589
По запросу
2
EXHAUST PIPE GASKET art. 3301-086
По запросу
3
Pipe, Exhaust - Front art. 3301-590
По запросу
4
SPRING WASHER art. 3301-360
По запросу
5
HEX FLANGE NUT WITH SERRATION art. 3301-327
По запросу
6
SILENCER MUFFLER (inc. 7-11) art. 3301-092
По запросу
7
SPARK ARRESTER (inc. 8-10) art. 3301-450
По запросу
8
SPARK ARRESTOR SCREEN art. 3301-556
По запросу
9
GASKET art. 3301-516
По запросу
10
CAP,END art. 3301-518
По запросу
11
WASHER,SPRING-5X8.5X1.2 art. 3301-514
По запросу
12
BOLT,PPH-M5X10 art. 3301-515
По запросу
13
MUFFLER SHROUD art. 3301-091
По запросу
14
MUFFLER SHROUD PACKING art. 3301-087
По запросу
15
HEX WASHER FACE BOLT art. 3301-600
По запросу
16
BOLT FLANG art. 3301-397
По запросу
17
SPRING WASHER art. 3301-361
По запросу
18
HEX WASHER FACE BOLT art. 3301-391
По запросу
19
HEX WASHER FACE BOLT art. 3301-402
По запросу
20
PLAIN WASHER art. 3301-357
По запросу
21
NYLON NUT art. 3301-283
По запросу
22
INSOLATOR art. 3301-089
По запросу
23
HEX HEAD PHILLIPS BOLT art. 3301-310
По запросу
