модель 2005 года
- Модель 50
- Код модели ATV 50 Y-6 YOUTH RED [A2005H2A2BUSR]

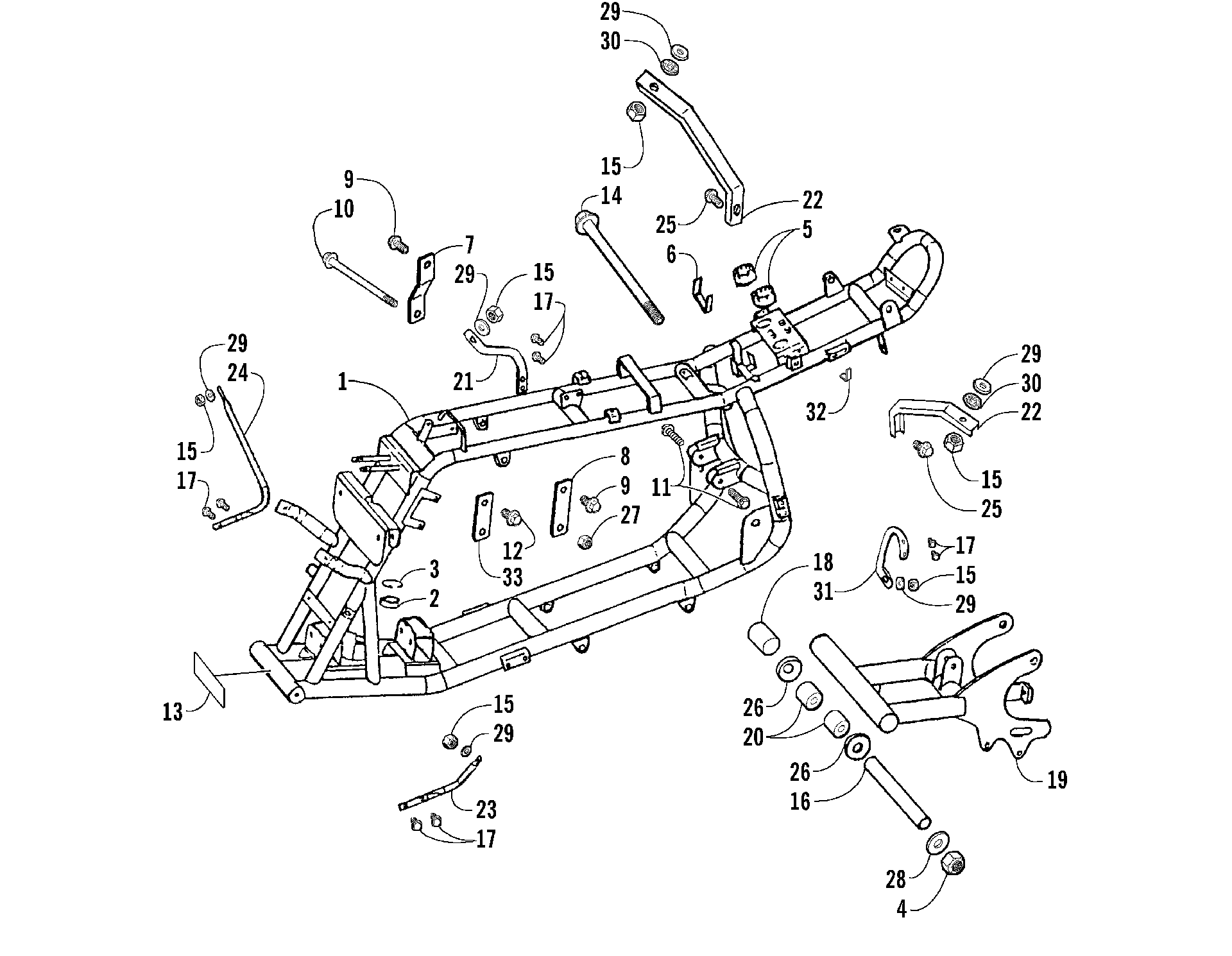

Схема рамы AND RELATED PARTS [81103] для ATV 50 Y-6 YOUTH RED [A2005H2A2BUSR]
Схема
Детали
![Рама AND RELATED PARTS [81103]](/upload/schemas/633c51441f70d6.09159008.gif)
Номер
Наименование детали
Цена
1
FRAME,COMPLETE art. 3301-897
По запросу
2
RADIAL BALL BEARING art. 3301-409
По запросу
3
INTERNAL CIR CLIP art. 3301-381
По запросу
4
NYLON NUT art. 3301-284
По запросу
5
BUMPER, RUBBER art. 3301-260
По запросу
6
SPONGE PAD art. 3301-077
По запросу
7
R. ENGINE FIXED PLATE art. 3301-211
По запросу
8
L. ENGINE FIXED PLATE art. 3301-212
По запросу
9
HEX WASHER FACE BOLT art. 3301-400
По запросу
10
HEX WASHER FACE BOLT art. 3301-403
По запросу
11
HEX WASHER FACE BOLT art. 3301-485
По запросу
12
HEX BOLT art. 3301-466
По запросу
13
CE FOIL STICKER art. 3301-447
По запросу
14
HEX WASHER FACE BOLT art. 3301-407
По запросу
15
NYLON NUT art. 3301-281
По запросу
16
SWING ARM SPACER art. 3301-227
По запросу
17
HEX BOLT art. 3301-306
По запросу
18
RUBBER SLEEVE art. 3301-582
По запросу
19
SWING ARM SUB ASS’Y art. 3301-581
По запросу
20
BUSH art. 3301-226
По запросу
21
REAR COVER LOWER RIGHT FIXED POLE art. 3301-265
По запросу
22
REAR COVER UP FIXED PLATE art. 3301-266
По запросу
23
FRONT COVER LEFT FIXED POLE art. 3301-461
По запросу
24
FRONT COVER RIGHT FIXED P0LE art. 3301-462
По запросу
25
HEX WASHER FACE BOLT art. 3301-386
По запросу
26
SWING ARM SEAL COVER art. 3301-228
По запросу
27
NUT NYLON art. 3301-282
По запросу
28
PLAIN WASHER art. 3301-349
По запросу
29
PLAIN WASHER art. 3301-340
По запросу
30
RUBBER WASHER art. 3301-356
По запросу
31
REAR COVER LOWER LEFT FIXED POLE art. 3301-267
По запросу
32
Clamp, Cable - Rubber art. 3301-449
По запросу
33
FUEL CUP BRACKET art. 3301-460
По запросу
