модель 2005 года
- Модель 50
- Код модели ATV 50 Y-6 YOUTH RED [A2005H2A2BUSR]

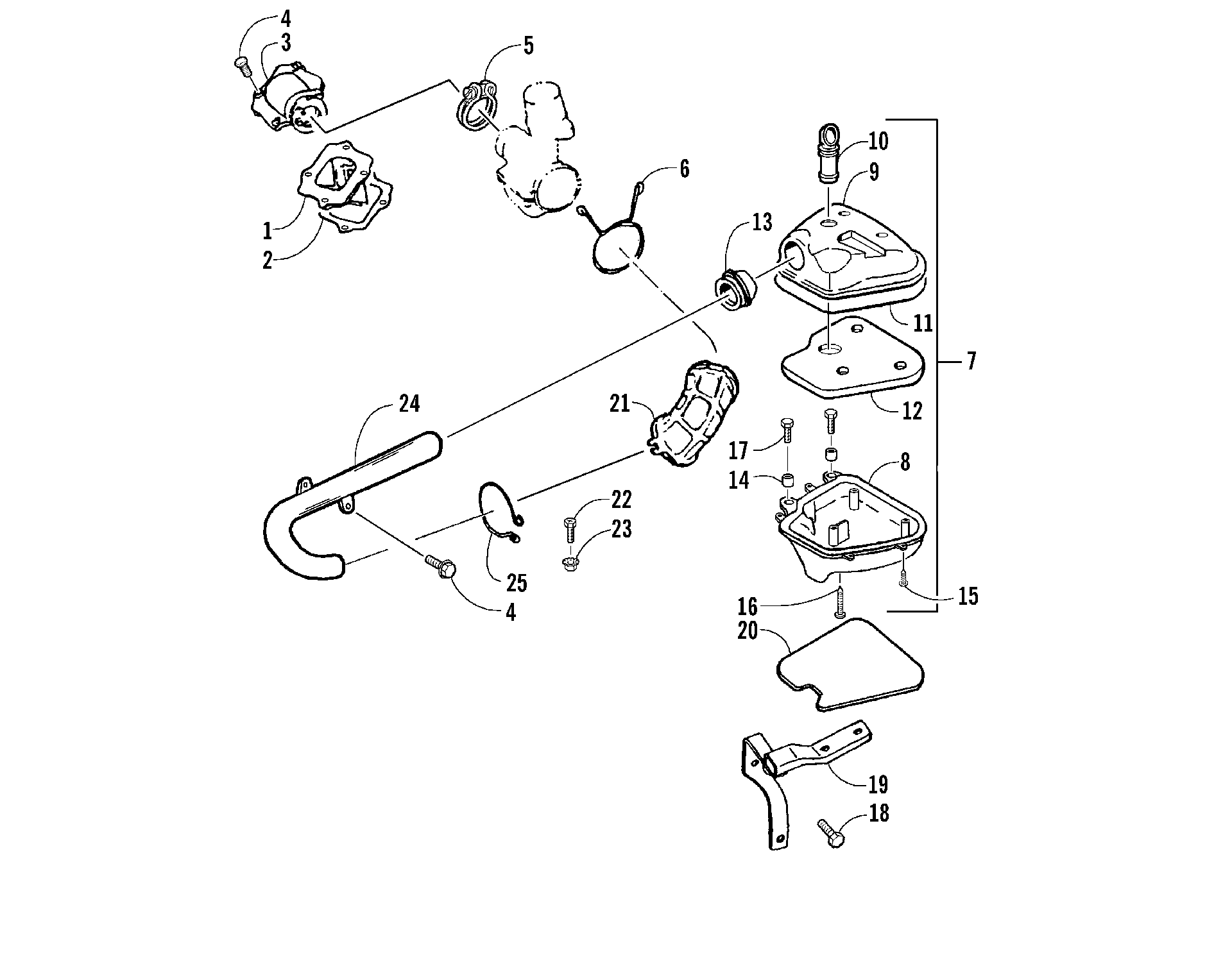

Схема rEED клапан и Воздушный CLEANER узел [81102] для ATV 50 Y-6 YOUTH RED [A2005H2A2BUSR]
Схема
Детали
![REED клапан и Воздушный CLEANER узел [81102]](/upload/schemas/633c5cfc41b547.02558033.gif)
Номер
Наименование детали
Цена
1
REED VALVE ASS’Y art. 3301-030
По запросу
2
REED VALVE GASKET art. 3301-061
По запросу
3
INTAKE MANIFOLD(3XG) art. 3301-060
По запросу
4
HEX WASHER FACE BOLT art. 3301-389
По запросу
5
INTAKE MANIFOLD HOSE CLAMP art. 3301-031
По запросу
6
CLIP art. 3301-375
По запросу
7
AIR CLEANER ASS’Y (inc. 8-16) art. 3301-062
По запросу
8
AIR CLEANER ASS’Y art. 3301-062
По запросу
9
AIR CLEANER COVER art. 3301-065
По запросу
10
GUIDE PIPE art. 3301-552
По запросу
11
COVER SEAL art. 3301-898
По запросу
12
AIR CLEANER ELEMENT art. 3301-063
По запросу
13
AIR CLEANER CONNECTION art. 3301-588
По запросу
14
GROMMET art. 3301-432
По запросу
15
Screw, Self-Tapping art. 3301-471
По запросу
16
TAPPING SCREW TRUSS HEAD PHILLIPS art. 3301-323
По запросу
17
HEX BOLT art. 3301-307
По запросу
18
BOLT FLANG art. 3301-397
По запросу
19
AIR CLEANER BRACKET art. 3301-072
По запросу
20
AIR CLEANER ISOLATION GASKET art. 3301-068
По запросу
21
AIR CLEANER JOINT art. 3301-520
По запросу
22
HEX HEAD PHILLIPS BOLT art. 3301-309
По запросу
23
HEX FLANGE NUT WITH SERRATION art. 3301-326
По запросу
24
Duct, Air art. 3301-554
По запросу
25
CLIP art. 3301-376
По запросу
