модель 2005 года
- Модель 50
- Код модели ATV 50 Y-6 YOUTH RED [A2005H2A2BUSR]

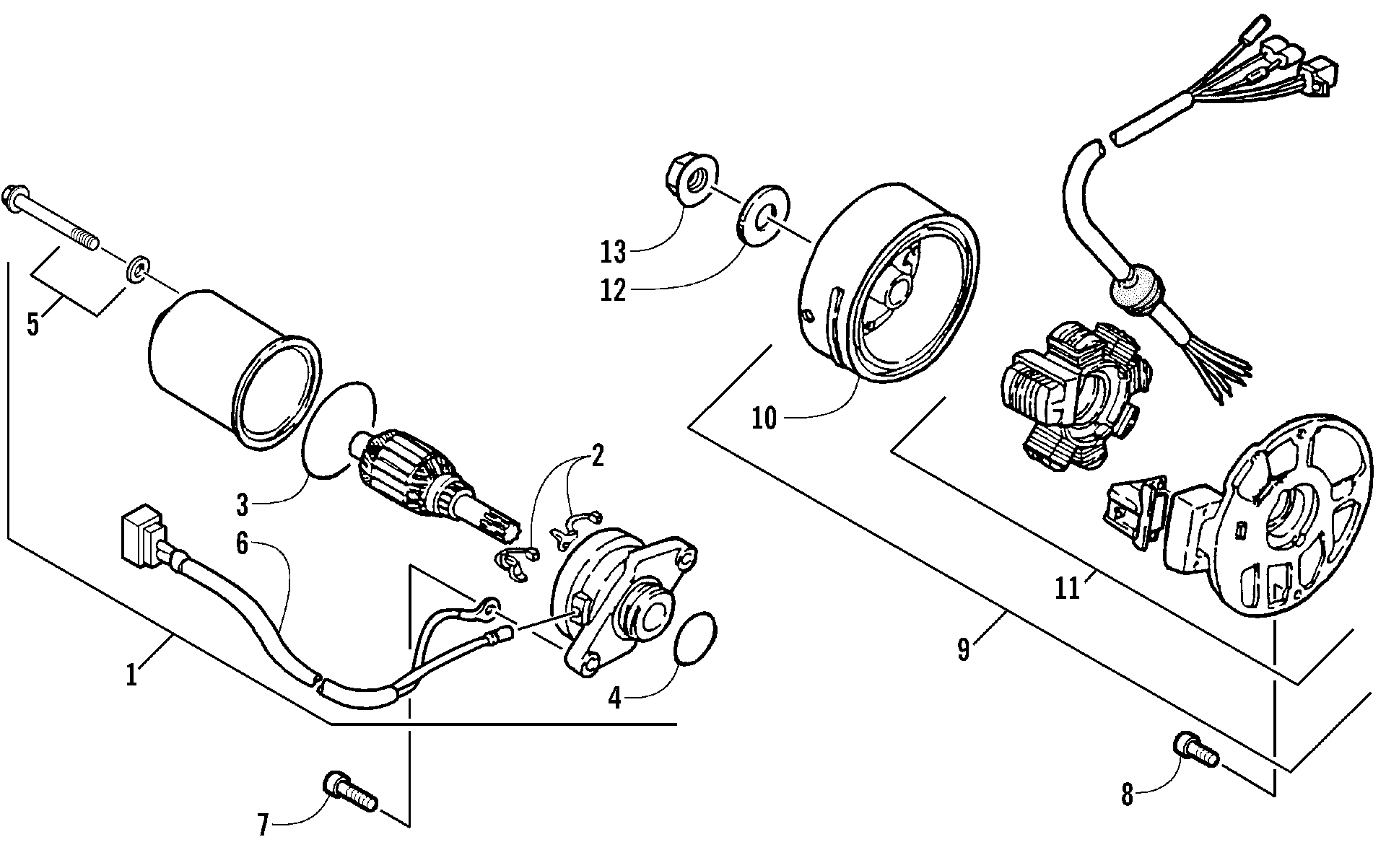

Схема магнето AND STARTER MOTOR ASSEMBLY [78575] для ATV 50 Y-6 YOUTH RED [A2005H2A2BUSR]
Схема
Детали
![Магнето AND STARTER MOTOR ASSEMBLY [78575]](/upload/schemas/633c5680a0d3b6.68382073.gif)
Номер
Наименование детали
Цена
1
STARTING MOTOR ASS’Y (inc. 2-6) art. 3301-142
По запросу
2
BRUSH SET art. 3301-572
По запросу
3
O- RING art. 3301-303
По запросу
4
O- RING art. 3301-301
По запросу
5
BOLT SET art. 3301-583
По запросу
6
Harness, Starter Motor art. 3301-144
По запросу
7
HEX SOCKET BOLT art. 3301-289
По запросу
8
HEX SOCKET BOLT art. 3301-288
По запросу
9
Magneto Assembly (inc. 10-11) art. 3301-139
По запросу
10
GENERATOR FLYWHEEL art. 3301-140
По запросу
11
STATOR COMP. art. 3301-141
По запросу
12
PLAIN WASHER art. 3301-345
По запросу
13
HEX FLANGE NUT WITH SERRATION art. 3301-331
По запросу
