модель 2005 года
- Модель 50
- Код модели ATV 50 Y-6 YOUTH RED [A2005H2A2BUSR]

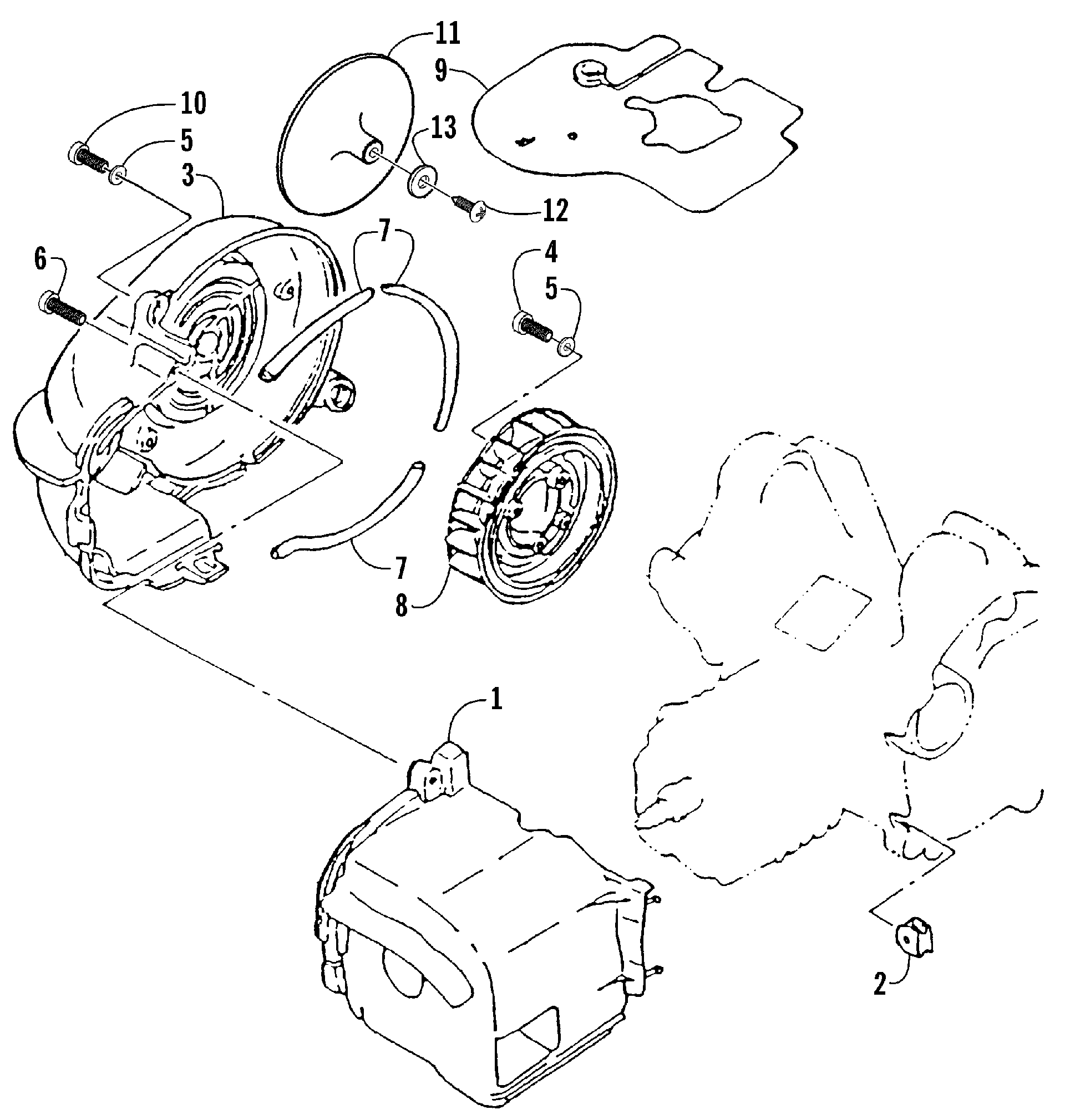

Схема fAN и Воздушный SHROUD узел [78572] для ATV 50 Y-6 YOUTH RED [A2005H2A2BUSR]
Схема
Детали
![FAN и Воздушный SHROUD узел [78572]](/upload/schemas/633c4fd538ee81.16343054.gif)
Номер
Наименование детали
Цена
1
CYLINDER AIR SHROUD art. 3301-591
По запросу
2
GROMMET art. 3301-268
По запросу
3
GENERATOR COVER art. 3301-094
По запросу
4
HEX SOCKET BOLT art. 3301-288
По запросу
5
PLAIN WASHER art. 3301-336
По запросу
6
TAPPING SCREW TRUSS HEAD PHILLIPS art. 3301-324
По запросу
7
DAMPER art. 3301-082
По запросу
8
FAN art. 3301-093
По запросу
9
DEFLECTOR art. 3301-247
По запросу
10
HEX SOCKET BOLT art. 3301-289
По запросу
11
GENERATOR OUTER COVER art. 3301-095
По запросу
12
TAPPING SCREW TRUSS HEAD PHILLIPS art. 3301-322
По запросу
13
PLAIN WASHER art. 3301-339
По запросу
