модель 2008 года
- Модель 366
- Код модели ATV 366 AUTOMATICTRANSMISSION 4X4 FIS GREEN [A2008IDG4BUSG]

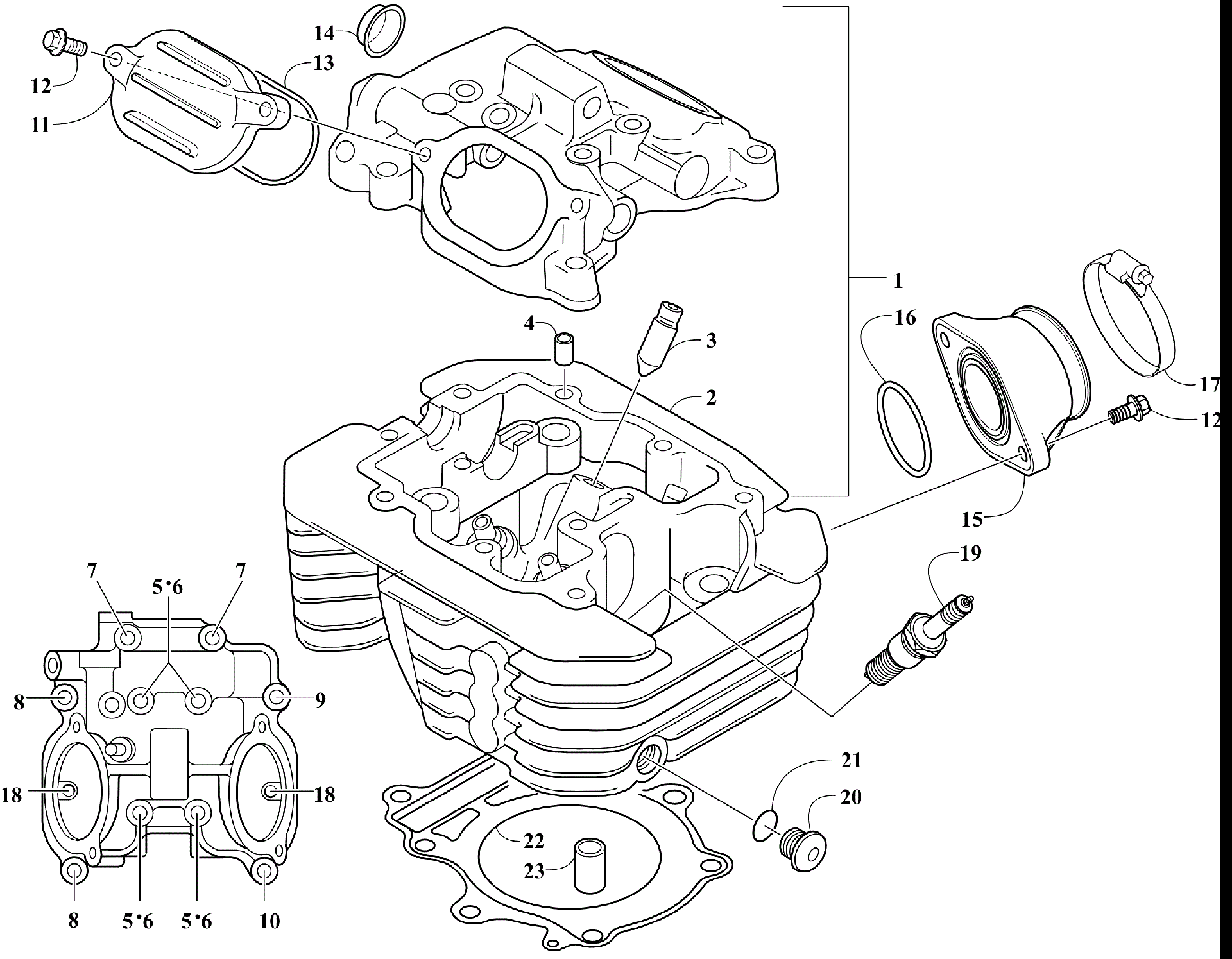

Схема головки блока цилиндров ASSEMBLY [88837] для ATV 366 AUTOMATICTRANSMISSION 4X4 FIS GREEN [A2008IDG4BUSG]
Схема
Детали
![Головка блока цилиндров ASSEMBLY [88837]](/upload/schemas/633bf398b756a4.05659079.gif)
Номер
Наименование детали
Цена
1
Head, Cylinder - Assembly (inc. 2-10, 18, 20-21, and Valve Train Components. Refer to Camshaft/Valve Assembly for Complete Parts Listing.) art. 0808-018
По запросу
2
HEAD, CYLINDER - ASSEMBLY (inc. 3-5 and 7-10) art. 0808-012
По запросу
3
Guide, Valve art. 0808-107
По запросу
4
PIN DOWEL 8*14 art. 3303-341
По запросу
5
SCREW,CAP HFH M#X#X# art. 0826-115
По запросу
6
Сальник Arctic Cat art. 0830-155
от 420 ₽
7
BOLT FLANGE SH M6x1.0x110(replaces 3304-918) art. 3307-057
По запросу
8
BOLT FLANGE SH 6*35 art. 3303-386
По запросу
9
BOLT FLANGE SH 6*40 art. 3307-053
По запросу
10
BOLT,M6X1.0X30 art. 0826-136
По запросу
11
CAP,INSPECTION COVER art. 0808-111
По запросу
12
BOLT FLANGE SH 6*20 art. 3303-383
По запросу
13
ORING,INSPECTION COVER art. 0830-139
По запросу
14
Крышка ГБЦ Arctic Cat art. 3306-787
от 1 239 ₽
15
Впускной патрубок Arctic Cat art. 3313-843
По запросу
16
O-RING art. 3323-145
По запросу
17
Clamp, Hose art. 0423-317
По запросу
18
BOLT FLANGE SH 6*25 art. 3303-384
По запросу
19
Spark Plug (NGK CR8E) art. 0217-705
от 1 040 ₽
20
BOLT SEALING 12MM art. 3303-656
По запросу
21
GASKET, OIL GALLERY,PLUG art. 0830-051
По запросу
22
GASKET, CYLINDER HEAD art. 0830-050
По запросу
23
DOWEL,SLEEVE,DIA 13x22 art. 0829-013
По запросу
