модель 2008 года
- Модель 366
- Код модели ATV 366 AUTOMATICTRANSMISSION 4X4 FIS GREEN [A2008IDG4BUSG]

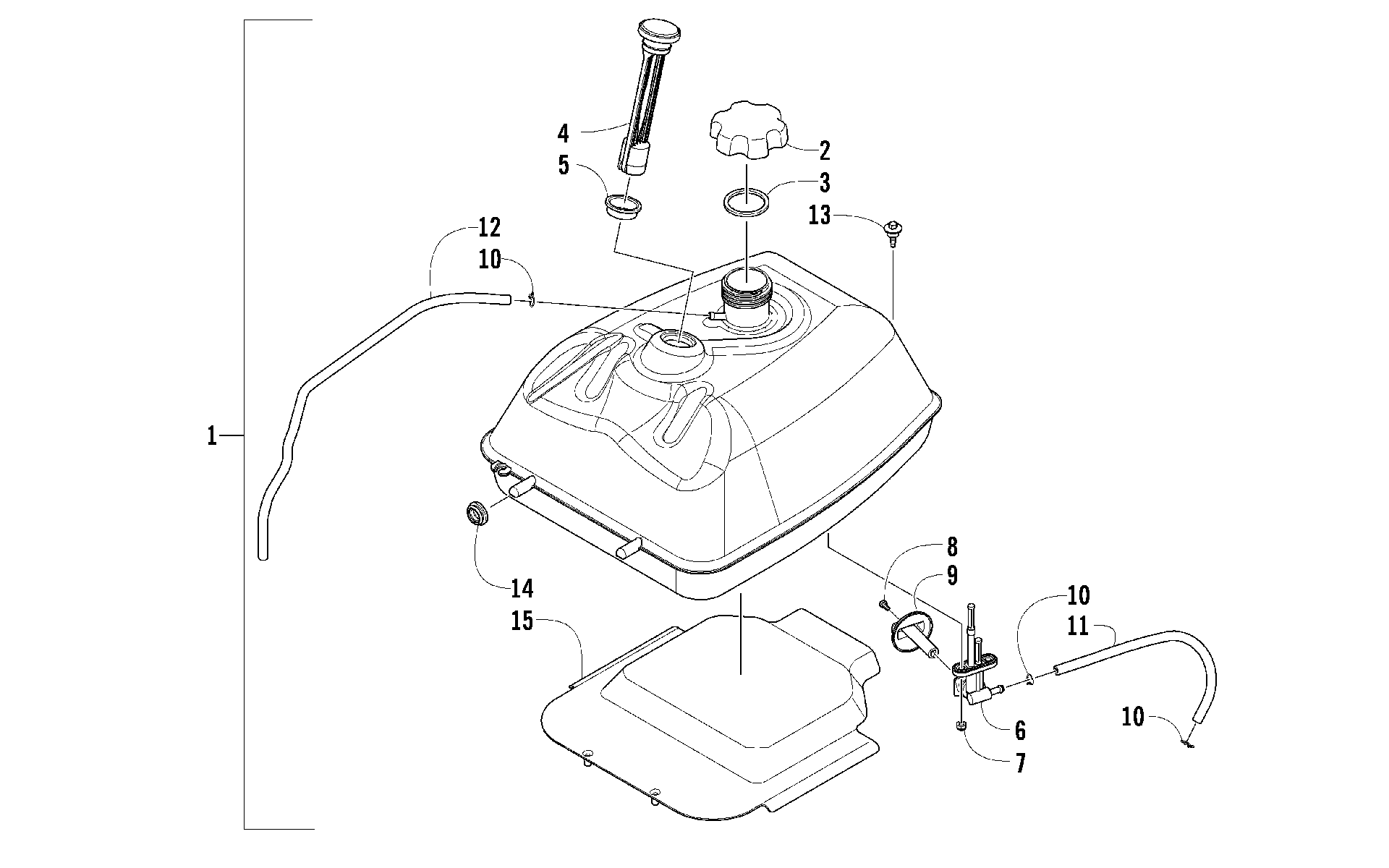

Схема топливный бака ASSEMBLY [88827] для ATV 366 AUTOMATICTRANSMISSION 4X4 FIS GREEN [A2008IDG4BUSG]
Схема
Детали
![топливный бак ASSEMBLY [88827]](/upload/schemas/633bfed7463fa5.35022733.gif)
Номер
Наименование детали
Цена
1
TANK,FUEL (inc. 2-7) art. 3313-284
По запросу
2
CAP,FUEL (inc. 3) art. 3323-094
По запросу
3
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
4
KIT-FUEL GAUGE (inc. 5) art. 1436-445
По запросу
5
SEAL, FUEL GAUGE art. 3323-092
По запросу
6
VALVE, FUEL (RB 3307-149)(replaces 3313-325) art. 3307-149
По запросу
7
NUT LOCK art. 3304-431
По запросу
8
SCREW,VALVE KNOB (RB 3307-151)(replaces 3323-091) art. 3307-151
По запросу
9
KNOB,FUEL TANK art. 3313-287
По запросу
10
CLIP B10 TUBE art. 3303-349
По запросу
11
HOSE,FUEL art. 3313-288
По запросу
12
HOSE,FUEL art. 3313-322
По запросу
13
SCREW, FUEL TANK art. 3323-087
По запросу
14
GROMMET, FUEL TANK art. 0423-460
По запросу
15
Shield, Heat art. 3313-286
По запросу
Другие схемы модели
топливный бак ASSEMBLY [88827]
