модель 2008 года
- Модель 366
- Код модели ATV 366 AUTOMATICTRANSMISSION 4X4 FIS GREEN [A2008IDG4BUSG]

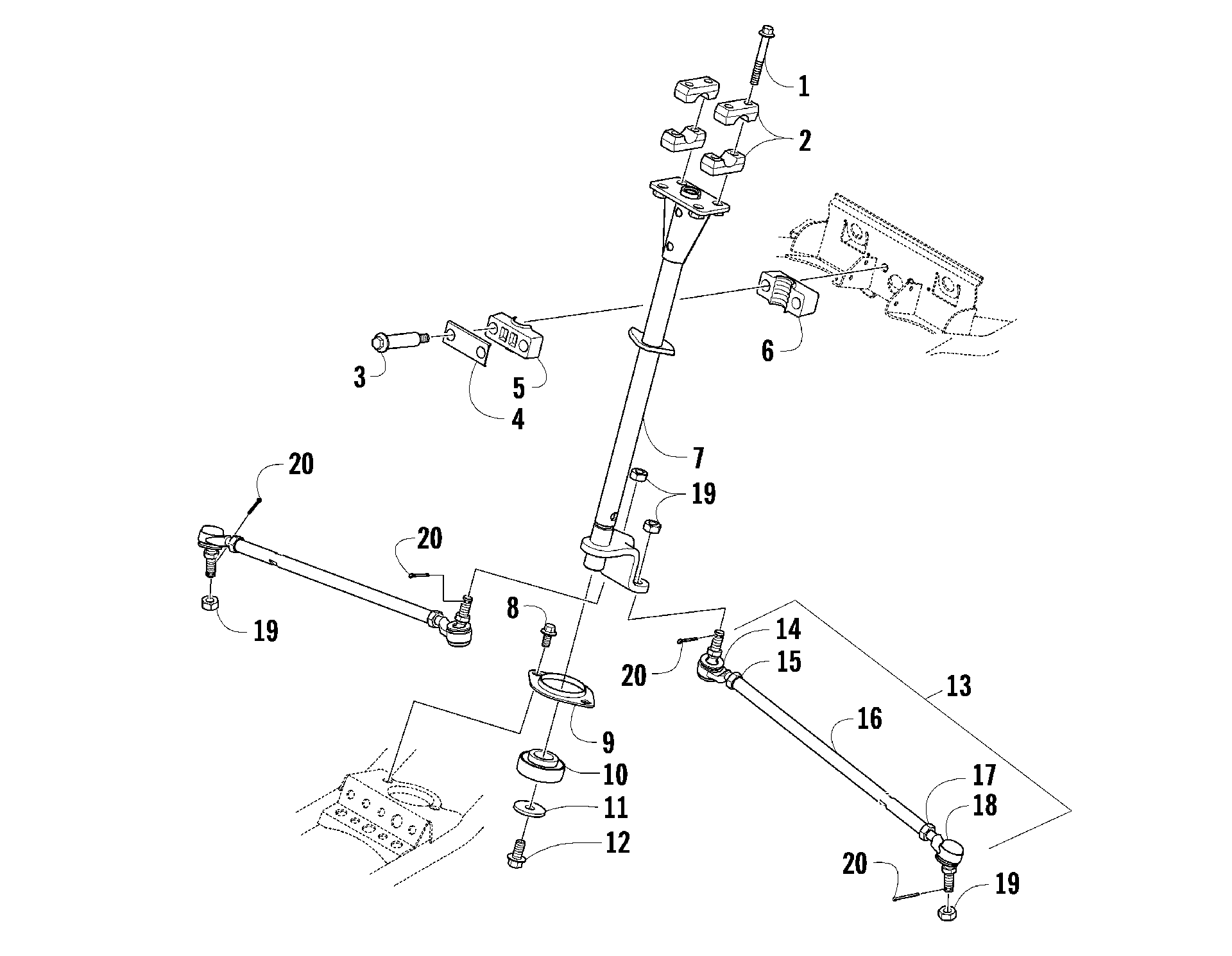

Схема рулевого управления POST ASSEMBLY [88819] для ATV 366 AUTOMATICTRANSMISSION 4X4 FIS GREEN [A2008IDG4BUSG]
Схема
Детали
![Рулевое управление POST ASSEMBLY [88819]](/upload/schemas/633c1aab910dc5.79982954.gif)
Номер
Наименование детали
Цена
1
SCREW,CAP-HFH M8*1.25*55 Z&Y art. 3323-176
По запросу
2
CAP,STEERING ADJUSTER art. 3323-049
По запросу
3
SCREW,SHOULDER art. 3323-182
По запросу
4
CAP,HOUSING-BLACK art. 3323-056
По запросу
5
HOUSING,UPPER Front art. 3323-052
По запросу
6
HOUSING,LOWER Rear art. 3323-051
По запросу
7
POST,STEERING-BLACK art. 3313-056
По запросу
8
BOLT FLANGE 8*16 art. 3304-543
По запросу
9
Крышка подшипника Arctic Cat art. 0602-233
По запросу
10
Подшипник Arctic Cat art. 0405-052
от 3 010 ₽
11
WASHER,FLAT art. 3323-184
По запросу
12
BOLT,HFH M8-1.25 X 20 art. 3323-185
По запросу
13
TIE ROD ASSY (inc. 14-18) art. 3313-102
По запросу
14
End, Tie Rod - Left-Hand Thread Not a Service Part art. -N/A-
По запросу
15
Nut - Left-Hand Thread Not a Service Part art. -N/A-
По запросу
16
Tie Rod Not a Service Part art. -N/A-
По запросу
17
Nut - Right-Hand Thread Not a Service Part art. -N/A-
По запросу
18
End, Tie Rod - Right-Hand Thread Not a Service Part art. -N/A-
По запросу
19
NUT,TOP LOCK art. 3323-183
По запросу
20
PIN SPLIT 2.5*20 art. 3303-621
По запросу
