модель 2008 года
- Модель 366
- Код модели ATV 366 AUTOMATICTRANSMISSION 4X4 FIS GREEN [A2008IDG4BUSG]

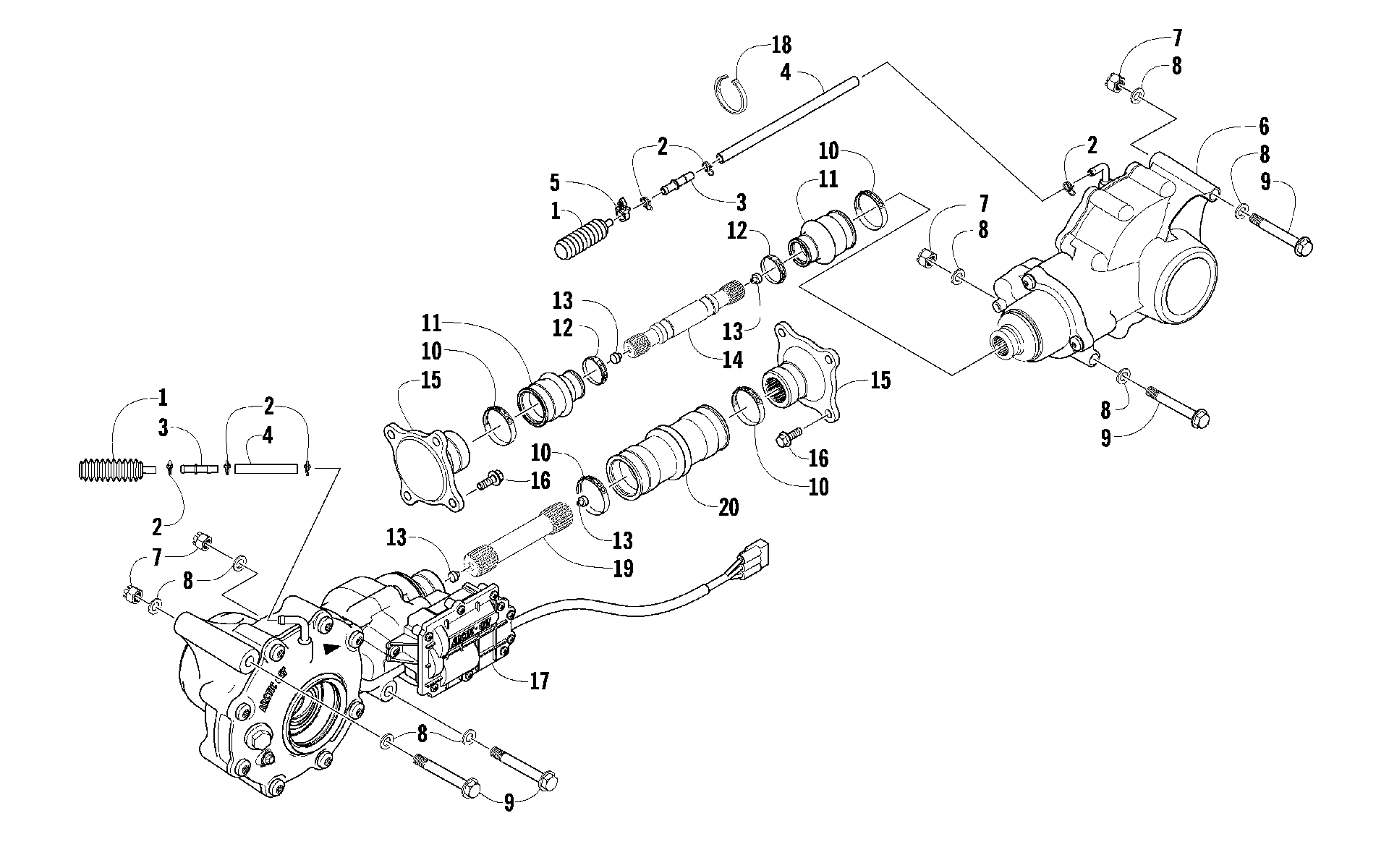

Схема трансмиссии ASSEMBLY [88834] для ATV 366 AUTOMATICTRANSMISSION 4X4 FIS GREEN [A2008IDG4BUSG]
Схема
Детали
![Трансмиссия ASSEMBLY [88834]](/upload/schemas/633bf535d4f3e3.70250847.gif)
Номер
Наименование детали
Цена
1
BREATHER TUBE RR GEAR ASSY art. 3304-170
По запросу
2
CLAMP,HOSE-DOUBLE WIRE art. 3323-149
По запросу
3
FITTING, BARB HOSE -INTAKE MANIFOLD art. 3323-150
По запросу
4
Топливный шланг Arctic Cat art. 0410-070
от 6 122 ₽
5
ROUTING CLIP,SNAP-IN art. 3323-152
По запросу
6
GEARCASE,REAR(3.1)-ASSEMBLY art. 1502-316
По запросу
7
Гайка Arctic Cat art. 8428-002
от 310 ₽
8
Шайба Arctic Cat art. 0423-426
от 110 ₽
9
Screw, Cap art. 0423-404
По запросу
10
Хомут пыльника Arctic Cat art. 0423-393
от 683 ₽
11
Пыльник кардана Arctic Cat art. 0402-985
от 600 ₽
12
Хомут Arctic Cat art. 0423-411
По запросу
13
Демпфер резиновый карданного вала Arctic Cat art. 0673-618
от 368 ₽
14
Карданный вал задний Arctic Cat art. 1402-234
По запросу
15
FLANGE,OUTPUT art. 2402-193
от 11 600 ₽
16
Болт Arctic Cat art. 8408-820
от 110 ₽
17
GEARCASE,FRONT (3.1) - ASSY art. 1502-213
По запросу
18
Зажим Arctic Cat art. 0123-788
По запросу
19
SHAFT,PROPELLER art. 0402-963
По запросу
20
BOOT,REAR DRIVE (M) art. 0402-954
По запросу
