модель 2008 года
- Модель 366
- Код модели ATV 366 AUTOMATICTRANSMISSION 4X4 FIS GREEN [A2008IDG4BUSG]

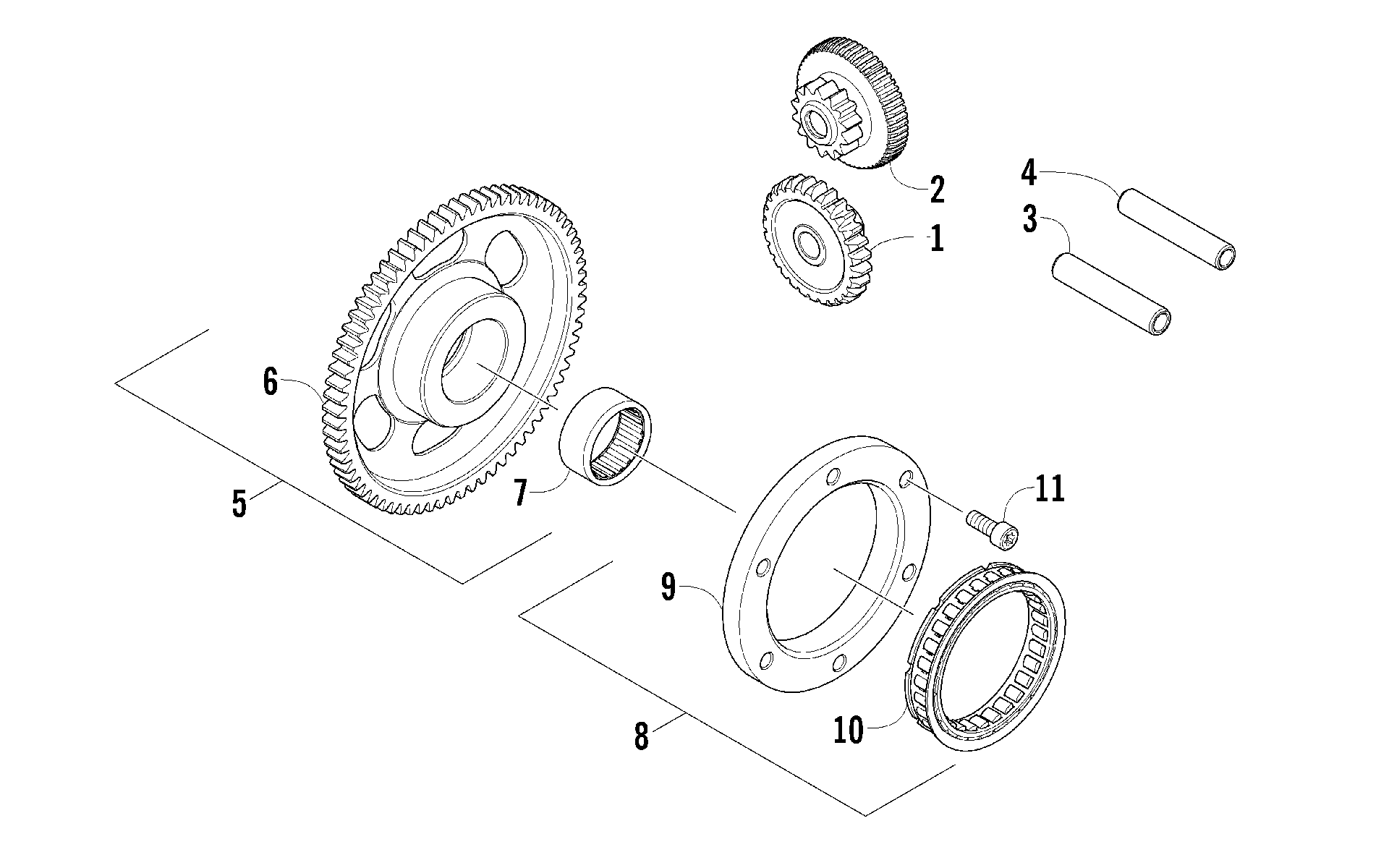

Схема сцепления стартера ASSEMBLY [88843] для ATV 366 AUTOMATICTRANSMISSION 4X4 FIS GREEN [A2008IDG4BUSG]
Схема
Детали
![Сцепление стартера ASSEMBLY [88843]](/upload/schemas/633c17a1a1ea00.04862847.gif)
Номер
Наименование детали
Цена
1
Шестерня стартера Arctic Cat art. 0815-022
от 4 179 ₽
2
Gear, Starter Idler - No. 1 art. 0815-025
По запросу
3
PIN,STARTER IDLER GEAR-NO.2 art. 0815-015
По запросу
4
PIN, STARTER IDLER GEAR NO. 1 art. 0815-007
По запросу
5
GEAR,STARTER CLUTCH-MFG PKG 73T (inc. 6-7) art. 0815-023
По запросу
6
Gear, Ring art. 0815-024
По запросу
7
BEARING,NEEDLE ROLLER-31 X 39 X 18 art. 0832-069
По запросу
8
CLUTCH,ONE WAY-W/ HUB ASSEMBLY (inc. 9-10) art. 0802-044
По запросу
9
Hub, Clutch art. 0802-045
По запросу
10
CLUTCH,ONE WAY-W/ HUB ASSEMBLY art. 0802-044
По запросу
11
SCREW,HSH-M8X1.25X20 art. 0826-120
По запросу
