модель 2008 года
- Модель 366
- Код модели ATV 366 AUTOMATICTRANSMISSION 4X4 FIS GREEN [A2008IDG4BUSG]

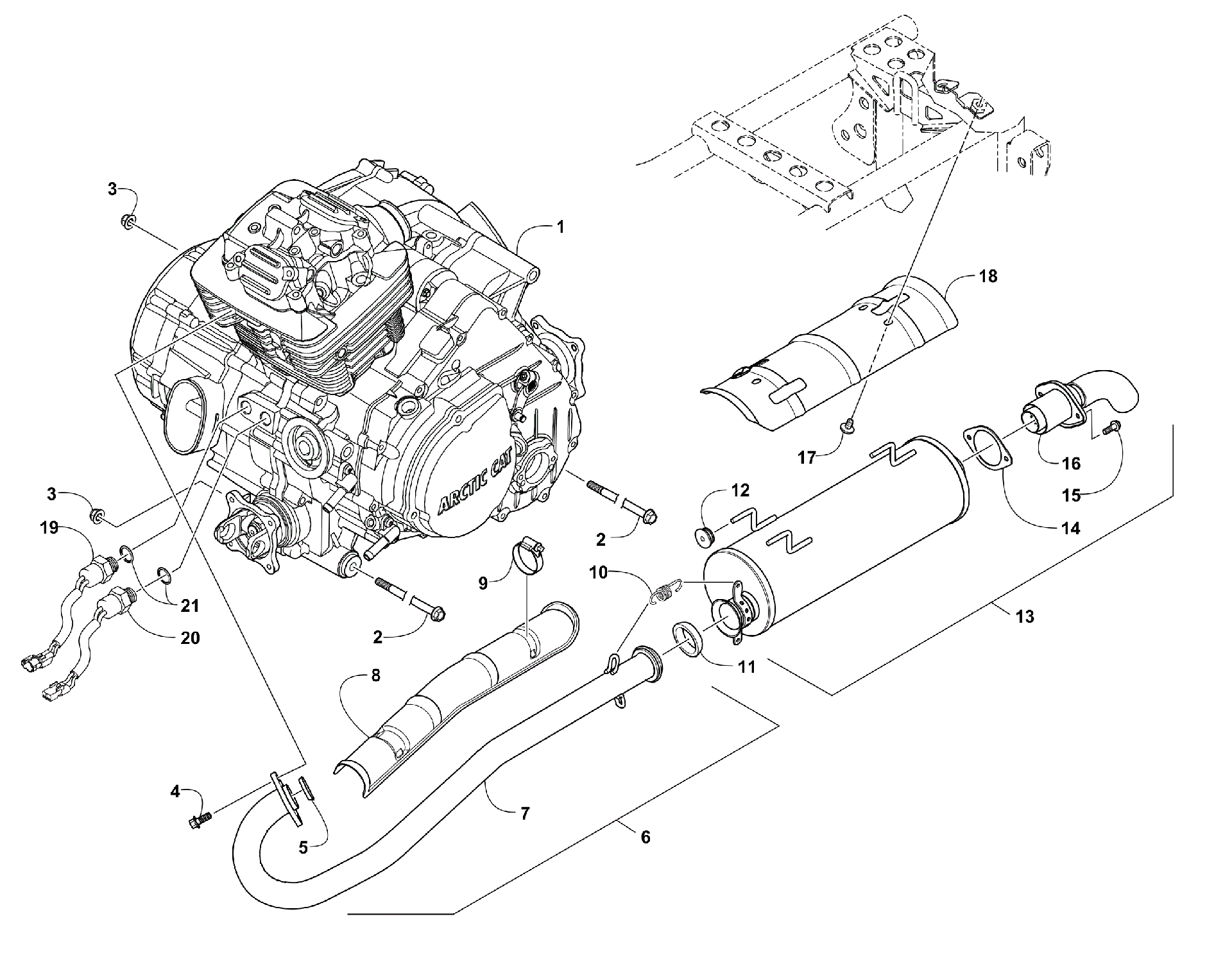

Схема двигателя AND EXHAUST [88831] для ATV 366 AUTOMATICTRANSMISSION 4X4 FIS GREEN [A2008IDG4BUSG]
Схема
Детали
![Двигатель AND EXHAUST [88831]](/upload/schemas/633bf6dd68fc09.53667547.gif)
Номер
Наименование детали
Цена
1
ENGINE,366 art. 3313-400
По запросу
2
BOLT,HFH M10-1.25X185 CL10.9 ZY art. 3323-174
По запросу
3
NUT,HEX FL CLINCH LOCK M10-1.25 Z&Y art. 3323-178
По запросу
4
BOLT FLANGE 8*20 art. 3304-565
По запросу
5
SEAL,EXHAUST PIPE art. 0412-007
По запросу
6
PIPE,EXHAUST-ASSY (inc. 7-9) art. 3313-364
По запросу
7
PIPE,EXHAUST-BLACK art. 3313-024
По запросу
8
SHIELD,EXHAUST PIPE art. 3313-025
По запросу
9
Clamp, Hose art. 0423-317
По запросу
10
Пружина Arctic Cat art. 0612-668
от 683 ₽
11
Gasket, Exhaust - Tail Pipe art. 0612-188
от 1 554 ₽
12
GROMMET,MUFFLER art. 3313-264
По запросу
13
MUFFLER-BLACK (inc. 14-16) art. 3313-050
По запросу
14
GASKET,SPARK ARRESTER art. 3323-116
По запросу
15
BOLT FLANGE 6*16 art. 3305-344
По запросу
16
Arrester, Spark - Assembly art. 3313-365
По запросу
17
BOLT FLANGE 6*10(replaces 3304-187) art. 3304-610
По запросу
18
Cover, Muffler art. 3313-026
По запросу
19
SWITCH,TEMP-FAN art. 3313-432
По запросу
20
SWITCH,TEMP-LIGHT art. 3313-431
По запросу
21
O-RING,TEMP SWITCH (13.5X1.5) art. 0830-180
По запросу
