модель 2010 года
- Модель 400
- Код модели ATV 400 2X4 EU CAT GREEN [A2010IDG2BEUZ]

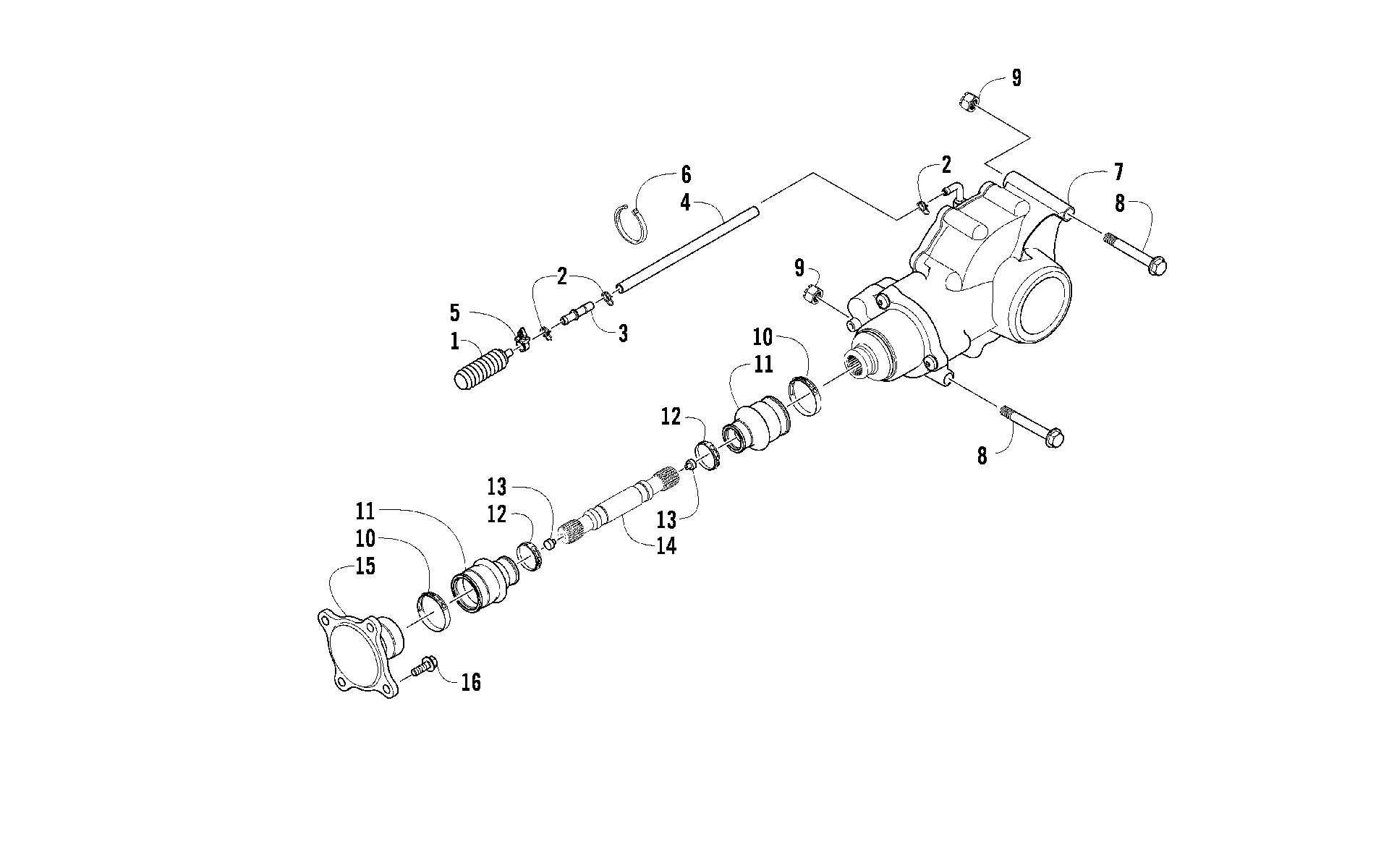

Схема трансмиссии ASSEMBLY [96211] для ATV 400 2X4 EU CAT GREEN [A2010IDG2BEUZ]
Схема
Детали
![Трансмиссия ASSEMBLY [96211]](/upload/schemas/633b09472e2524.15966596.gif)
Номер
Наименование детали
Цена
1
BREATHER TUBE RR GEAR ASSY art. 3304-170
По запросу
2
CLIP B10 TUBE art. 3303-349
По запросу
3
FITTING, BARB HOSE -INTAKE MANIFOLD art. 3323-150
По запросу
4
Топливный шланг Arctic Cat art. 0410-070
от 6 122 ₽
5
ROUTING CLIP,SNAP-IN art. 3323-152
По запросу
6
Зажим Arctic Cat art. 0123-788
По запросу
7
Complete Rear Drive Gearcase Assembly art. 3306-153
По запросу
8
BOLT FLANGE 10*110 art. 3305-787
По запросу
9
NUT U 10MM art. 3304-031
По запросу
10
CLAMP BOOT art. 3313-776
По запросу
11
Пыльник кардана Arctic Cat art. 0402-985
от 600 ₽
12
CLAMP 30MM-BOOT art. 3313-777
По запросу
13
BUMPER DRIVESHAFT art. 3313-783
По запросу
14
SHAFT,PROPELLER-REAR art. 3313-773
По запросу
15
FLANGE OUTPUT art. 3313-774
По запросу
16
BOLT FLANGE 8*20 art. 3304-565
По запросу
