модель 2010 года
- Модель 400
- Код модели ATV 400 2X4 EU CAT GREEN [A2010IDG2BEUZ]

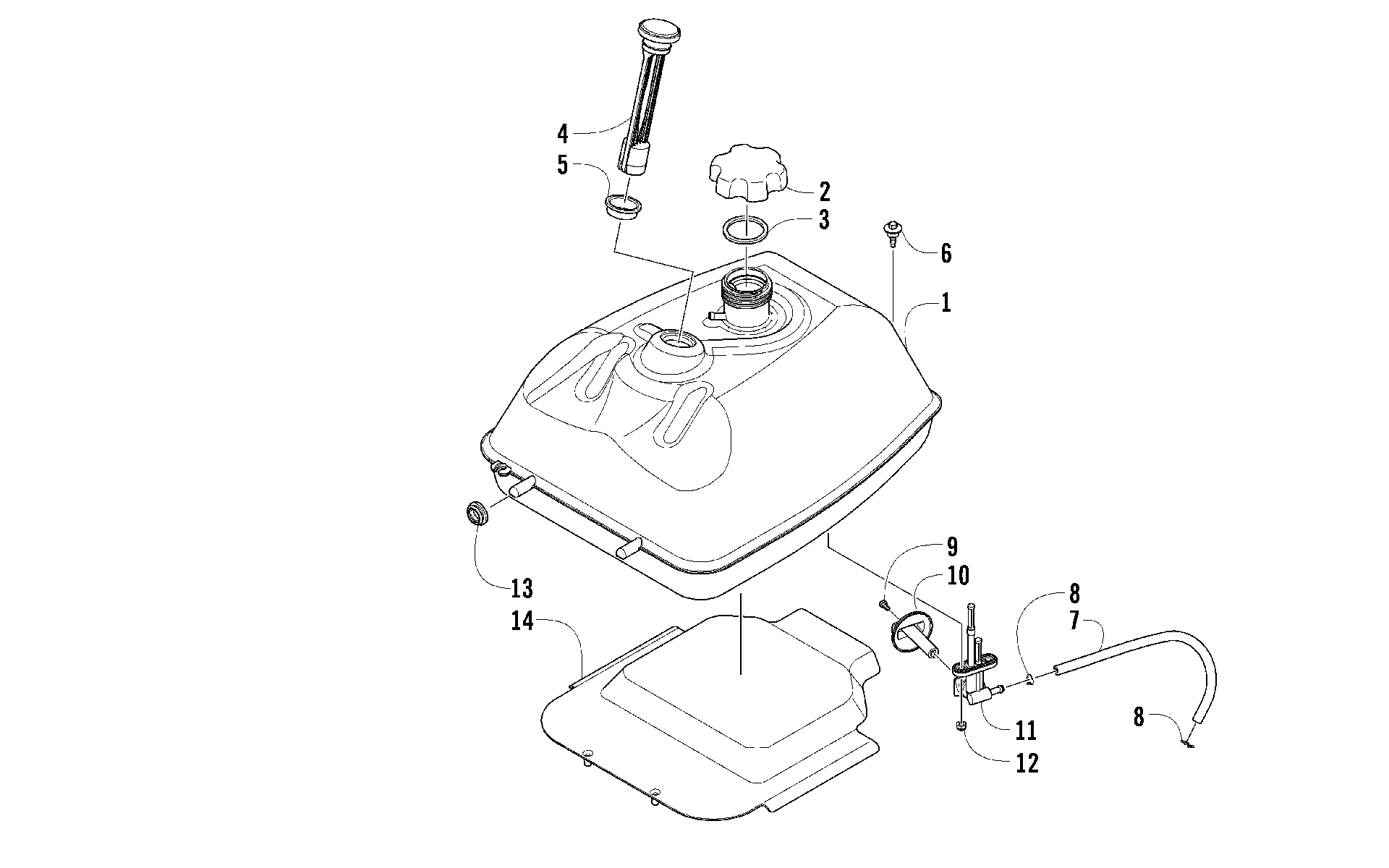

Схема топливный бака ASSEMBLY [96207] для ATV 400 2X4 EU CAT GREEN [A2010IDG2BEUZ]
Схема
Детали
![топливный бак ASSEMBLY [96207]](/upload/schemas/633b0fc83b8d14.09511543.gif)
Номер
Наименование детали
Цена
1
TANK,FUEL art. 3323-229
По запросу
2
CAP,FUEL (inc. 3) art. 3323-094
По запросу
3
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
4
KIT-FUEL GAUGE (inc. 5) art. 1436-445
По запросу
5
SEAL, FUEL GAUGE art. 3323-092
По запросу
6
SCREW,FUEL TANK art. 0423-732
По запросу
7
HOSE,FUEL (inc. 8) art. 3313-685
По запросу
8
CLAMP D9.5 TUBE art. 3313-684
По запросу
9
Винт Arctic Cat art. 0423-146
от 259 ₽
10
KNOB,FUEL TANK art. 3313-287
По запросу
11
VALVE, FUEL (RB 3307-149)(replaces 3313-325) art. 3307-149
По запросу
12
NUT LOCK art. 3304-431
По запросу
13
GROMMET, FUEL TANK art. 0423-460
По запросу
14
Shield, Heat art. 3313-286
По запросу
