модель 2010 года
- Модель 400
- Код модели ATV 400 2X4 EU CAT GREEN [A2010IDG2BEUZ]

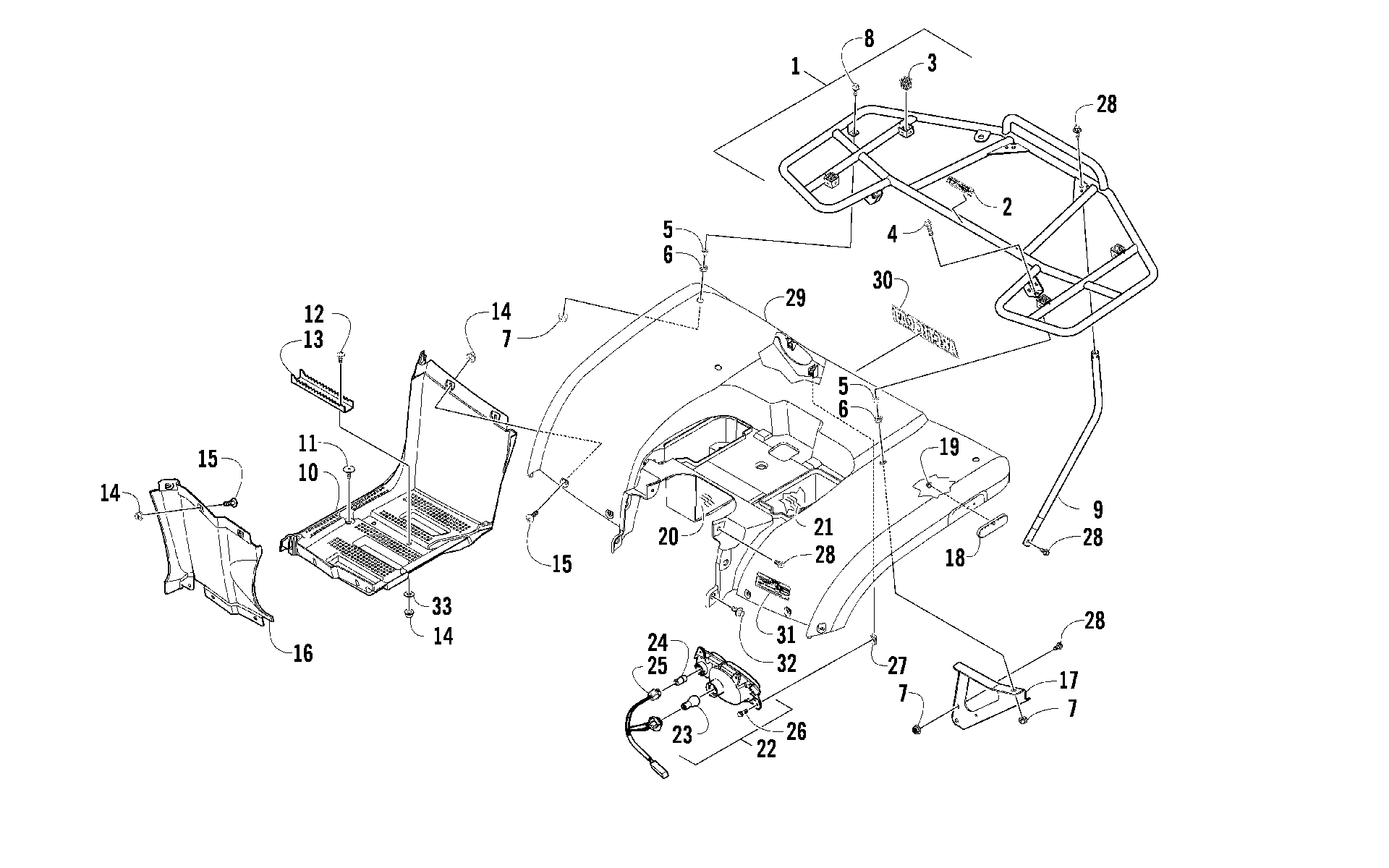

Схема узла задней части, багажника и фонаря [96198] для ATV 400 2X4 EU CAT GREEN [A2010IDG2BEUZ]
Схема
Детали
![Узел задней части, багажника и фонаря [96198]](/upload/schemas/633b1abc3287e5.54911307.gif)
Номер
Наименование детали
Цена
1
RACK,REAR-ASSEMBLY (inc. 2-3) art. 3313-373
По запросу
2
DECAL,WARNING RACK (150LB) art. 1411-682
По запросу
3
Втулка багажника Arctic Cat art. 0441-592
от 2 310 ₽
4
SCREW,CAP-HFH M8X1.25X30 CL8.8 RIE BLK art. 8410-830
По запросу
5
Втулка крепежная Arctic Cat art. 0423-669
По запросу
6
GROMMET,RUBBER-12.7X23.8125 art. 0423-465
По запросу
7
NUT FLANGE 8MM art. 3304-668
По запросу
8
BOLT,M8*25 art. 3313-522
По запросу
9
TUBE,MOUNT-RACK-REAR-PAINTED art. 3313-449
По запросу
10
FOOTWELL,REAR-RH(replaces 3313-194) art. 3313-762
По запросу
10
FOOTWELL,REAR-LH (RB 3313-763)(replaces 3313-195) art. 3313-763
По запросу
11
Винт Arctic Cat art. 0423-545
от 326 ₽
12
BOLT WASHER 6*20 art. 3304-586
По запросу
13
Подножка черная art. 5506-497
от 1 848 ₽
14
NUT LOCK art. 3304-431
По запросу
15
SCREW SPECIAL 6*20 art. 3305-703
По запросу
16
Footwell - Front - Left art. 3313-463
По запросу
16
Footwell - Front - Right(replaces 3313-462) art. 3313-760
По запросу
17
BRACKET,RACK MOUNT-PAINTED BLACK(LH) art. 3313-353
По запросу
17
BRACKET,RACK MOUNT-PAINTED BLACK(RH) art. 3313-352
По запросу
18
REFLECTOR,FRONT (OVAL) art. 3313-359
По запросу
19
NUT FLANGE 5MM(G) art. 3304-774
По запросу
20
HEAT SHIELD,RH art. 3313-674
По запросу
21
HEAT SHIELD,LH art. 3313-675
По запросу
22
Фонарь задний левый art. 3313-393
от 5 922 ₽
22
Задний фонарь правый Arctic Cat art. 3313-392
от 5 922 ₽
23
BULB,BLINKER (USE 3313-506) art. 3313-712
По запросу
24
BULB TAIL & STOP 12V21W/5W art. 3303-849
По запросу
25
Taillight Assembly - Right art. -N/A-
По запросу
26
BOLT WASH 5*16 art. 3304-029
По запросу
27
NUT CLIP 5MM art. 3304-061
По запросу
28
BOLT FLANGE 8*16 art. 3304-543
По запросу
29
PANEL,FENDER-REAR(LIME) art. 3313-186
По запросу
30
Наклейка "Arctic Cat" art. 1411-725
По запросу
31
DECAL,TIRE PRESSURE art. 1411-893
По запросу
32
BOLT WASHER 8*16 art. 3305-783
По запросу
33
WASHER,PLAIN 6MM art. 3305-852
По запросу
