модель 2010 года
- Модель 400
- Код модели ATV 400 2X4 EU CAT GREEN [A2010IDG2BEUZ]

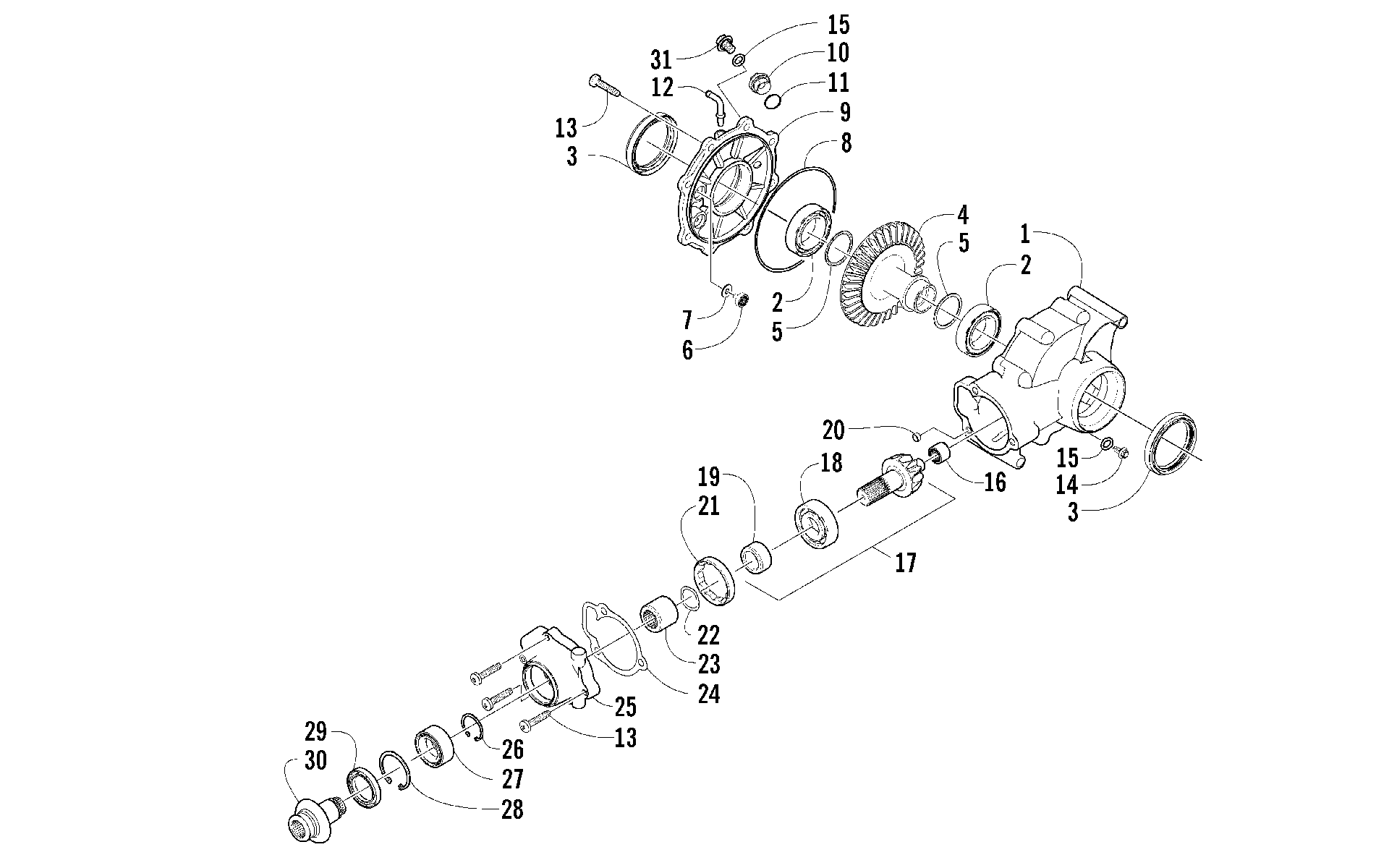

Схема узла заднего редуктора [96212] для ATV 400 2X4 EU CAT GREEN [A2010IDG2BEUZ]
Схема
Детали
![Узел заднего редуктора [96212]](/upload/schemas/633b1bed507be5.08654203.gif)
Номер
Наименование детали
Цена
0
Complete Rear Drive Gearcase Assembly art. 3306-153
По запросу
1
Housing, Gearcase art. 3306-170
По запросу
2
Bearing art. 3306-155
По запросу
3
Seal art. 3306-178
По запросу
4
Gear, Ring - 36T art. 3306-156
По запросу
5
SHIM 41*49*1.3 art. 3306-135
По запросу
5
SHIM 41*49*1.4 art. 3306-136
По запросу
5
SHIM 41*49*1.7 art. 3306-139
По запросу
5
SHIM 41*49*1.6 art. 3306-138
По запросу
5
SHIM 41*49*1.5 art. 3306-137
По запросу
6
Button, Thrust art. 3306-158
По запросу
7
Shim art. 3306-159
По запросу
8
O-Ring art. 3306-167
По запросу
9
Cover, Gearcase art. 3306-179
По запросу
10
Plug, Fill (inc. 11) art. 3306-161
По запросу
11
Уплотнительное кольцо Arctic Cat art. 0423-154
от 368 ₽
12
Fitting, 90º art. 3306-157
По запросу
13
BOLT FLANGE 8*40 art. 3303-615
По запросу
14
Plug, Magnetic (inc. one No. 15) art. 3306-164
По запросу
15
Сальник Arctic Cat art. 0423-153
от 14 850 ₽
16
Bearing art. 3306-160
По запросу
17
Gear, Pinion - Assembly - 11T (inc. 18-19) art. 3306-172
По запросу
18
BRG BALL RADIAL 6305 art. 3306-040
По запросу
19
Collar, Retaining art. 3306-174
По запросу
20
Pin, Dowel art. 3306-163
По запросу
21
Collar, Lock art. 3306-162
По запросу
22
Washer, Wave art. 3306-181
По запросу
23
Collar, Shaft art. 3306-154
По запросу
24
Gasket art. 3306-166
По запросу
25
Housing, Pinion art. 3306-171
По запросу
26
Ring, Retaining art. 3306-168
По запросу
27
Bearing art. 3306-176
По запросу
28
Ring, Retaining art. 3306-169
По запросу
29
Seal art. 3306-175
По запросу
30
Shaft, Input art. 3306-180
По запросу
31
Plug, Oil Level (inc. one No. 15) art. 3306-177
По запросу
