модель 2010 года
- Модель 400
- Код модели ATV 400 2X4 EU CAT GREEN [A2010IDG2BEUZ]

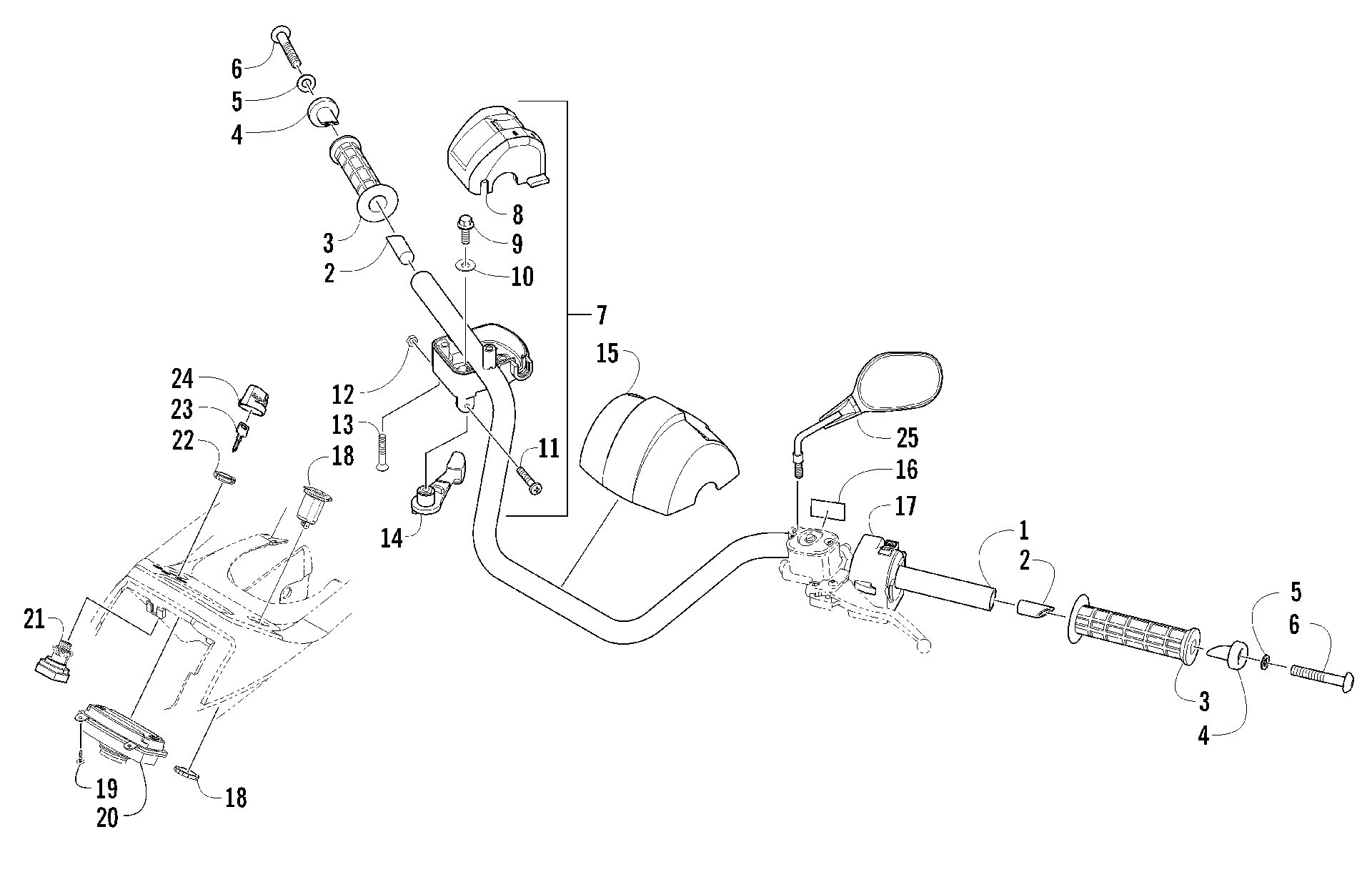

Схема руля ASSEMBLY [96202] для ATV 400 2X4 EU CAT GREEN [A2010IDG2BEUZ]
Схема
Детали
![Руль ASSEMBLY [96202]](/upload/schemas/633b1231a23058.95883444.gif)
Номер
Наименование детали
Цена
1
HANDLEBAR-PAINTED (366 EURO) art. 3313-580
По запросу
2
PLUG,HANDLE BAR R/B 3323-054(replaces 0405-148) art. 3323-054
По запросу
3
Ручка руля (1шт) Arctic Cat art. 0405-147
от 2 352 ₽
4
Закладная гайка руля Arctic Cat art. 0405-149
По запросу
5
Шайба Arctic Cat art. 8050-247
По запросу
6
Болт Arctic Cat art. 8477-845
По запросу
7
THROTTLE/SWITCH-ASSEMBLY (inc. 8-14) art. 3313-429
По запросу
8
SWITCH, ACTUATOR (2WD/4WD) art. 0409-048
По запросу
9
BOLT FLANGE 6*16 art. 3305-344
По запросу
10
WASHER,PLAIN 13MM art. 3313-739
По запросу
11
SCREW,PAN 5X25(K) art. 3313-740
По запросу
12
NUT,HEX 5MM art. 3305-832
По запросу
13
SCREW,OVAL 5X30 art. 3313-741
По запросу
14
LEVER THROT art. 3313-770
По запросу
15
COVER,POST-STEERING art. 3313-457
По запросу
16
Decal, Warning - Brake Lever Lock art. 1411-865
По запросу
17
CONTROL,LH-ASSY (366 EURO) art. 3313-581
По запросу
18
OUTLET,ACCESSORY-12V DC art. 3313-468
По запросу
19
SCREW TAPPING 5*16 (CIRCLE HEAD) art. 3304-650
По запросу
20
METER ASS’Y SPEED art. 3313-678
По запросу
21
SWITCH,IGNITION-OFF/ON/LIGHTS (inc. 22-24) art. 3313-677
По запросу
22
Гайка замка зажигания Arctic Cat art. 0430-050
По запросу
23
KEY, BLANK (C SERIES) C Series art. 3409-007
По запросу
24
Колпачок на ключ зажигания Arctic Cat art. 0430-054
от 1 552 ₽
25
MIRROR ASSY,RH BACK (ACE) art. 3304-803
По запросу
25
MIRROR ASSY,LH BACK (ACE) art. 3304-816
По запросу
