модель 2010 года
- Модель 400
- Код модели ATV 400 2X4 EU CAT GREEN [A2010IDG2BEUZ]

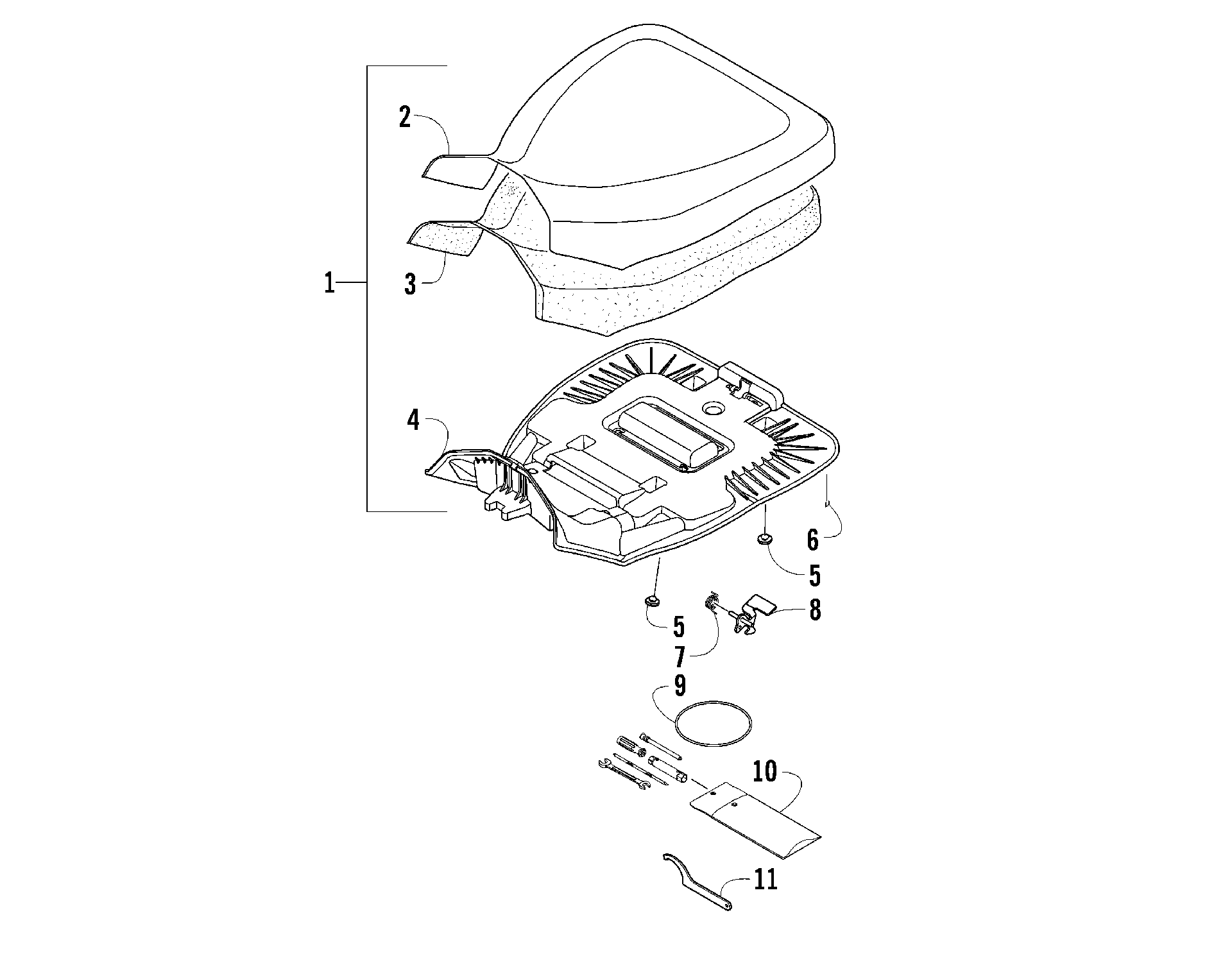

Схема сиденья ASSEMBLY [96200] для ATV 400 2X4 EU CAT GREEN [A2010IDG2BEUZ]
Схема
Детали
![Сиденье ASSEMBLY [96200]](/upload/schemas/633b1f7bbf9143.93664639.gif)
Номер
Наименование детали
Цена
1
Seat Assembly (inc. 2-8) art. 3313-199
По запросу
2
Cover, Seat Not a Service Part art. -N/A-
По запросу
3
FOAM,SEAT art. 3313-198
По запросу
4
BASE,SEAT art. 3313-196
По запросу
5
BUMPER,SEAT art. 0406-877
По запросу
6
Staple art. 0624-528
По запросу
7
SPRING,LATCH art. 1406-592
По запросу
8
LATCH,SEAT-WELDMENT art. 1506-156
По запросу
9
STRAP,KIT-TOOL art. 3313-236
По запросу
10
TOOL KIT art. 3305-913
По запросу
11
Wrench, Spanner Optional art. 1441-797
По запросу
