модель 2012 года
- Модель 700
- Код модели ATV 700 RED [A2012IBT4EUSR]

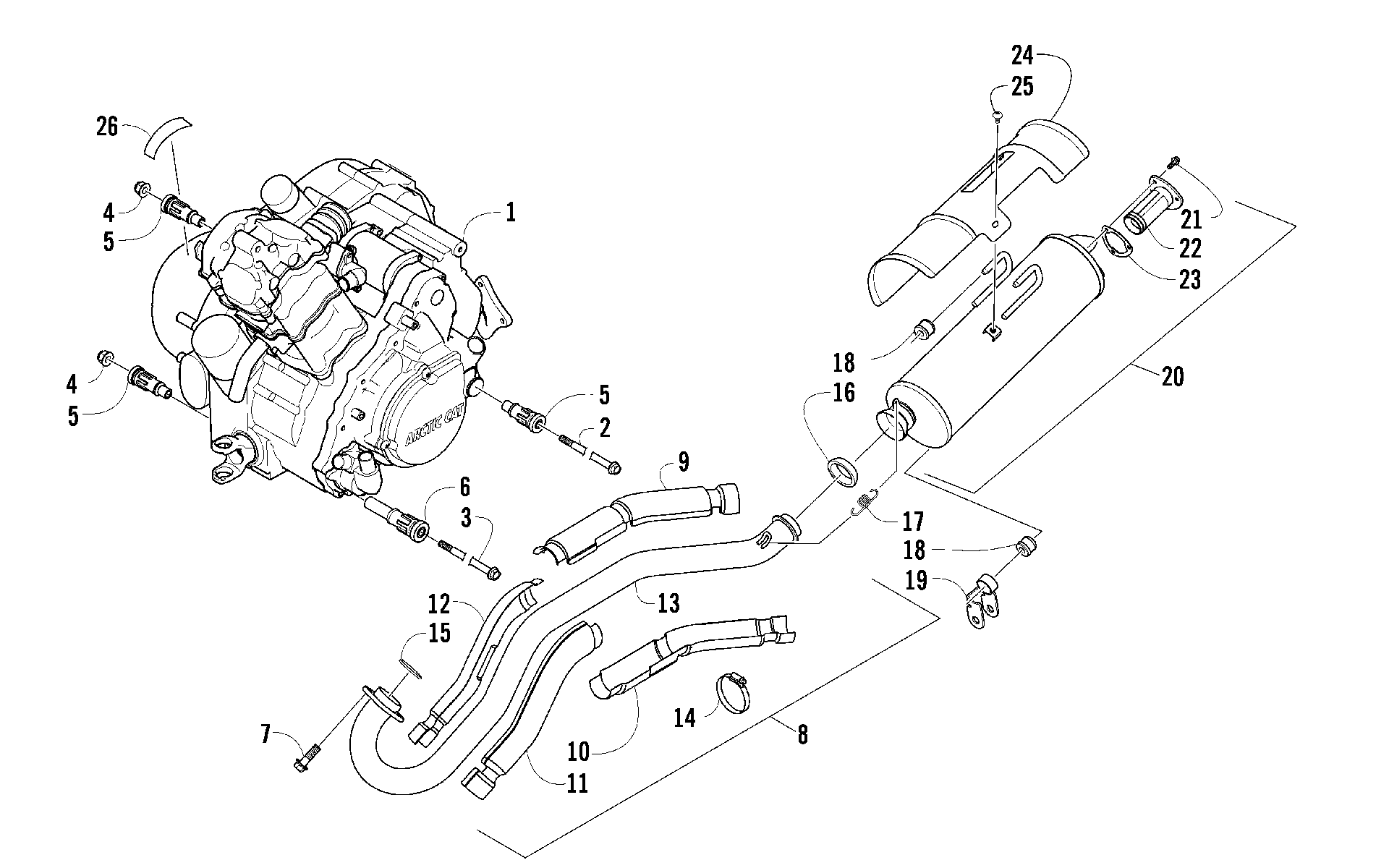

Схема двигателя AND EXHAUST [94427] для ATV 700 RED [A2012IBT4EUSR]
Схема
Детали
![Двигатель AND EXHAUST [94427]](/upload/schemas/6335d5b8c2bbf4.11205120.gif)
Номер
Наименование детали
Цена
1
ENGINE,A700K H1 ASSY (FIS) art. 0800-121
По запросу
2
SCREW,CAP-HFH M10X1.25X190 CL10.9 Z&Y art. 0423-451
По запросу
3
SCREW,CAP-HFH M10X1.25X215 CL10.9 Z&Y art. 0423-405
По запросу
4
Гайка Arctic Cat art. 8428-002
от 310 ₽
5
Подушка двигателя Arctic Cat art. 0801-129
от 4 694 ₽
6
Подушка двигателя Arctic Cat art. 0801-122
от 4 946 ₽
7
Болт Arctic Cat art. 8408-820
от 110 ₽
8
Штаны глушителя в к-те с термозащитными экранами Arctic Cat art. 0512-345
По запросу
9
SHIELD,EXHAUST PIPE art. 0412-350
По запросу
10
SHIELD,EXHAUST art. 0412-339
По запросу
11
SHIELD,EXHAUST PIPE art. 0412-349
По запросу
12
Shield, Exhaust Pipe - Outer - Front art. 0412-348
По запросу
13
Штаны глушителя Arctic Cat art. 0512-344
от 13 870 ₽
14
Clamp, Hose art. 0423-317
По запросу
15
Прокладка выхлопной трубы Arctic Cat art. 0412-338
от 2 310 ₽
16
Прокладка глушителя Arctic Cat art. 0412-375
от 980 ₽
17
Пружина Arctic Cat art. 0612-668
от 683 ₽
18
Втулка крепежа глушителя Arctic Cat art. 0412-577
По запросу
19
CHANNEL,MUFFLER SUPPORT-BLACK art. 1506-732
По запросу
20
Глушитель Arctic Cat art. 0512-355
от 24 740 ₽
21
Screw, Cap art. 8408-616
По запросу
22
SPARK ARRESTER-ASSEMBLY art. 0512-219
По запросу
23
GASKET,SPARK ARRESTER art. 0412-313
По запросу
24
Термозащитный экран глушителя Arctic Cat art. 0412-373
По запросу
25
Screw, Machine art. 8477-610
По запросу
26
Decal, Warning art. 0411-426
По запросу
