модель 2012 года
- Модель 700
- Код модели ATV 700 RED [A2012IBT4EUSR]

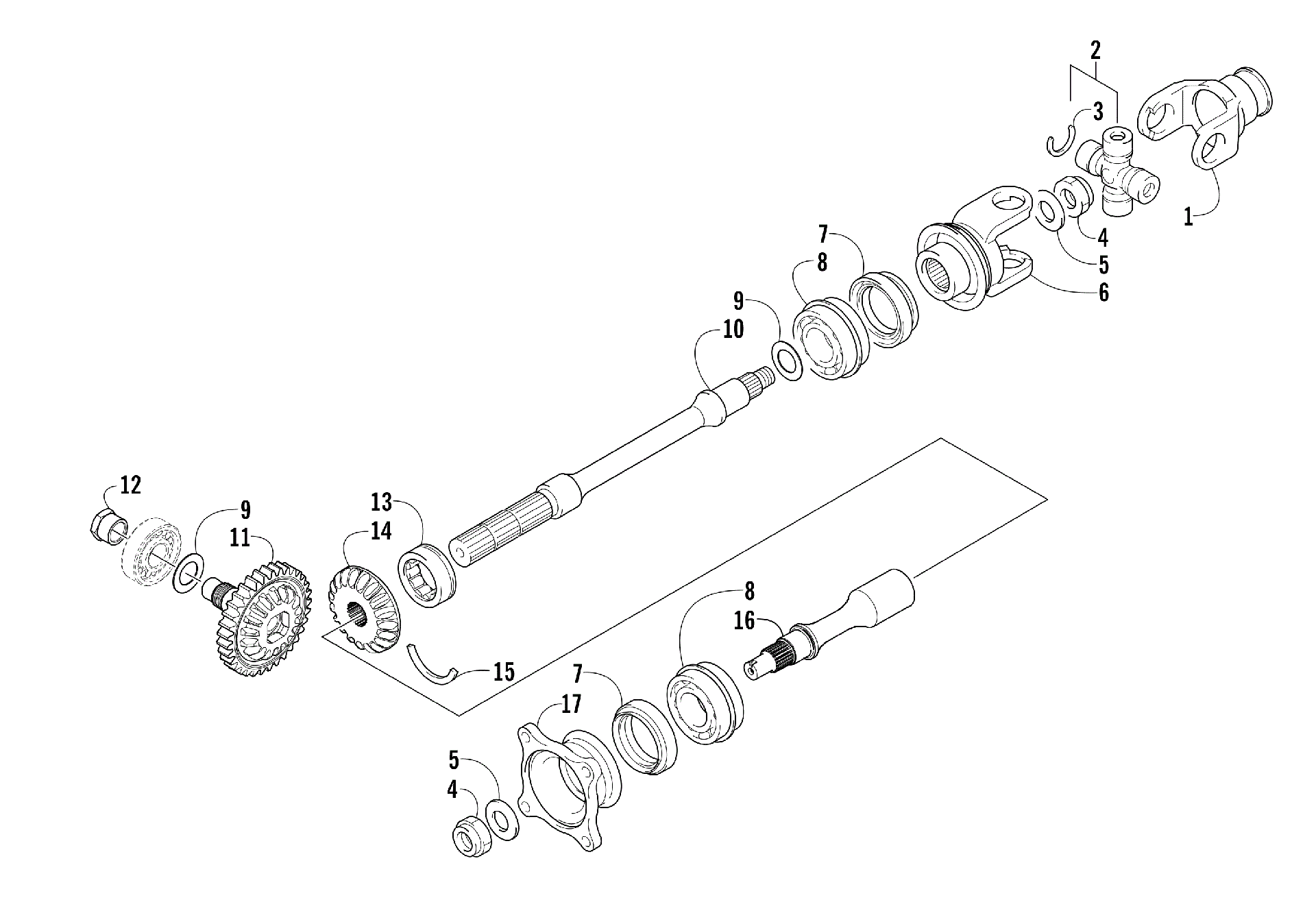

Схема secondary привод ASSEMBLY [94438] для ATV 700 RED [A2012IBT4EUSR]
Схема
Детали
![Secondary привод ASSEMBLY [94438]](/upload/schemas/6335e97c43de42.81380454.gif)
Номер
Наименование детали
Цена
1
Вилка переднего кардана Arctic Cat art. 0819-063
По запросу
2
Крестовина 20мм x 57мм Arctic Cat art. 1402-164
от 3 161 ₽
3
Стопорное кольцо крестовины Arctic Cat art. 0423-450
от 420 ₽
4
Гайка кардана Arctic Cat art. 0827-013
от 250 ₽
5
Шайба 16.3x30x3 Arctic Cat art. 0828-020
от 420 ₽
6
Вилка кардана Arctic Cat art. 0819-061
По запросу
7
Сальник Arctic Cat art. 0830-043
от 720 ₽
8
Подшипник Arctic Cat art. 0832-107
По запросу
9
SHIM, 25 X 34 X 0.35 MM art. 0828-023
По запросу
9
SHIM,. 25 x 34 x .90 art. 0828-024
По запросу
9
SHIM, 25 x 34 x .95 art. 0828-025
По запросу
9
SHIM, 25 x 34 x 1.00 art. 0828-026
По запросу
9
SHIM, 25 x 34 x 1.05 art. 0828-027
По запросу
9
SHIM, 25 x 34 x 1.10 art. 0828-028
По запросу
9
SHIM, 25 x 34 x 1.15 art. 0828-029
По запросу
9
Шайба Arctic Cat art. 0828-022
от 935 ₽
9
Шайба 25 x 34 x 0.25 mm Arctic Cat art. 0828-021
от 326 ₽
10
Вал вторичный Arctic Cat art. 0819-089
от 10 930 ₽
11
Шестерня КПП Arctic Cat art. 0822-131
от 29 327 ₽
12
Гайка КПП Arctic Cat art. 0827-052
от 1 544 ₽
13
Подшипник Arctic Cat art. 0832-016
от 2 820 ₽
14
Вторичная ведомая шестерня Arctic Cat art. 0822-106
По запросу
15
RING, DRIVEN BEARING art. 0819-011
По запросу
16
Вторичный вал Arctic Cat art. 0819-053
от 4 560 ₽
17
Муфта Arctic Cat art. 0819-005
от 3 790 ₽
