модель 2012 года
- Модель 700
- Код модели ATV 700 RED [A2012IBT4EUSR]

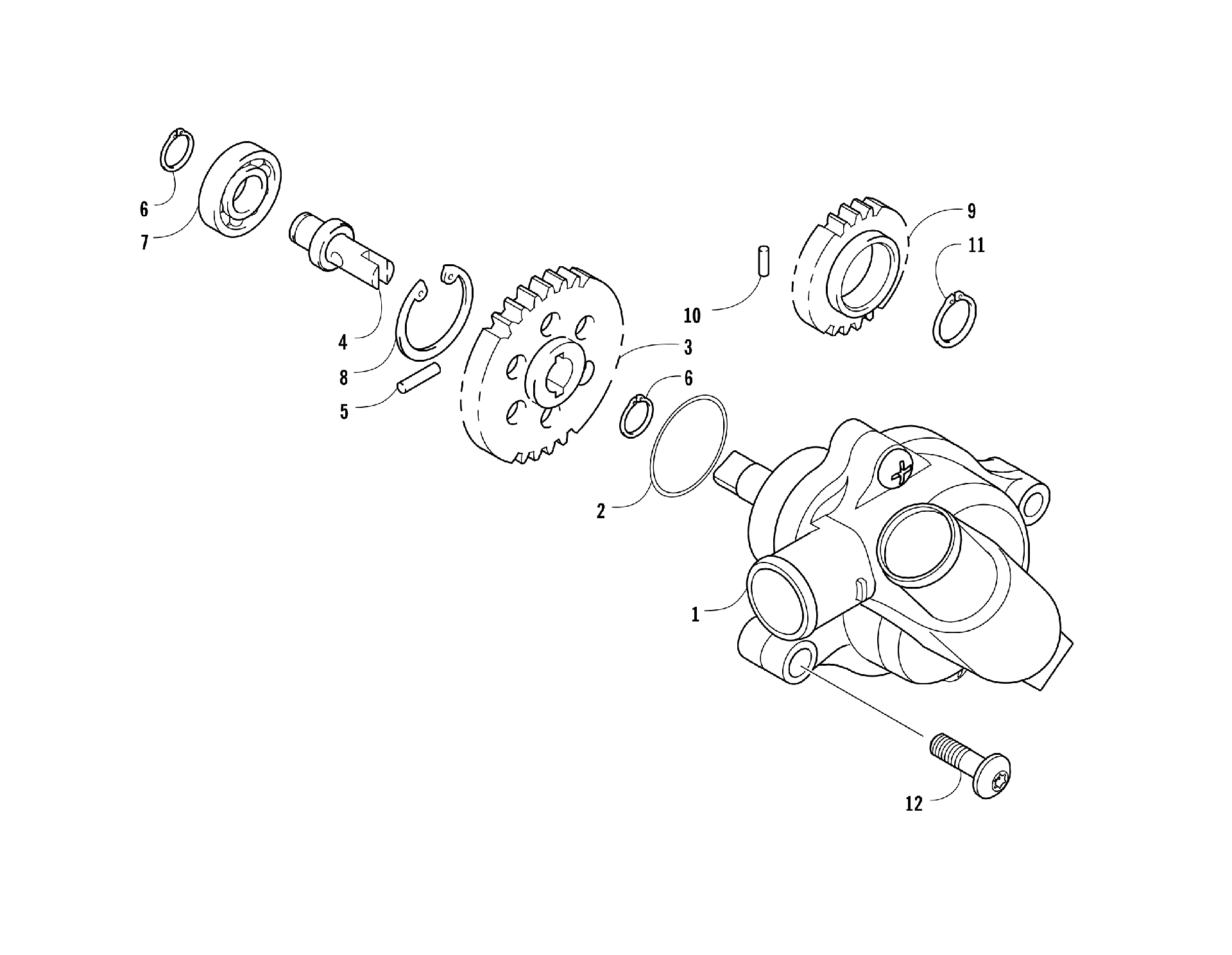

Схема водяной помпы ASSEMBLY [90695] для ATV 700 RED [A2012IBT4EUSR]
Схема
Детали
![Водяная помпа ASSEMBLY [90695]](/upload/schemas/6335f0eb2f9a10.49063981.gif)
Номер
Наименование детали
Цена
1
Водяная помпа Arctic Cat art. 0813-001
от 12 520 ₽
2
Кольцо резиновое ( прокладка помпы ) Arctic Cat art. 0830-029
от 263 ₽
3
GEAR, DRIVEN art. 0813-004
от 7 480 ₽
4
Вал шестерни водяной помпы Arctic Cat art. 0813-005
от 2 961 ₽
5
Шпилька Arctic Cat art. 0829-009
от 160 ₽
6
RING, EXTERNAL RETAINING - DSH-10 art. 0831-002
По запросу
7
Подшипник Arctic Cat art. 0832-046
По запросу
8
CIRCLIP, SHAFT BEARING art. 0831-004
По запросу
9
Шестерня масляной и водяной помпы Arctic Cat art. 0811-038
от 1 560 ₽
10
Втулка Arctic Cat art. 0829-007
от 1 134 ₽
11
RING, EXTERNAL RETAINING - DSH-22 art. 0831-005
По запросу
12
Болт M6X1.0X65 Arctic Cat art. 8468-665
По запросу
