модель 2012 года
- Модель 700
- Код модели ATV 700 RED [A2012IBT4EUSR]

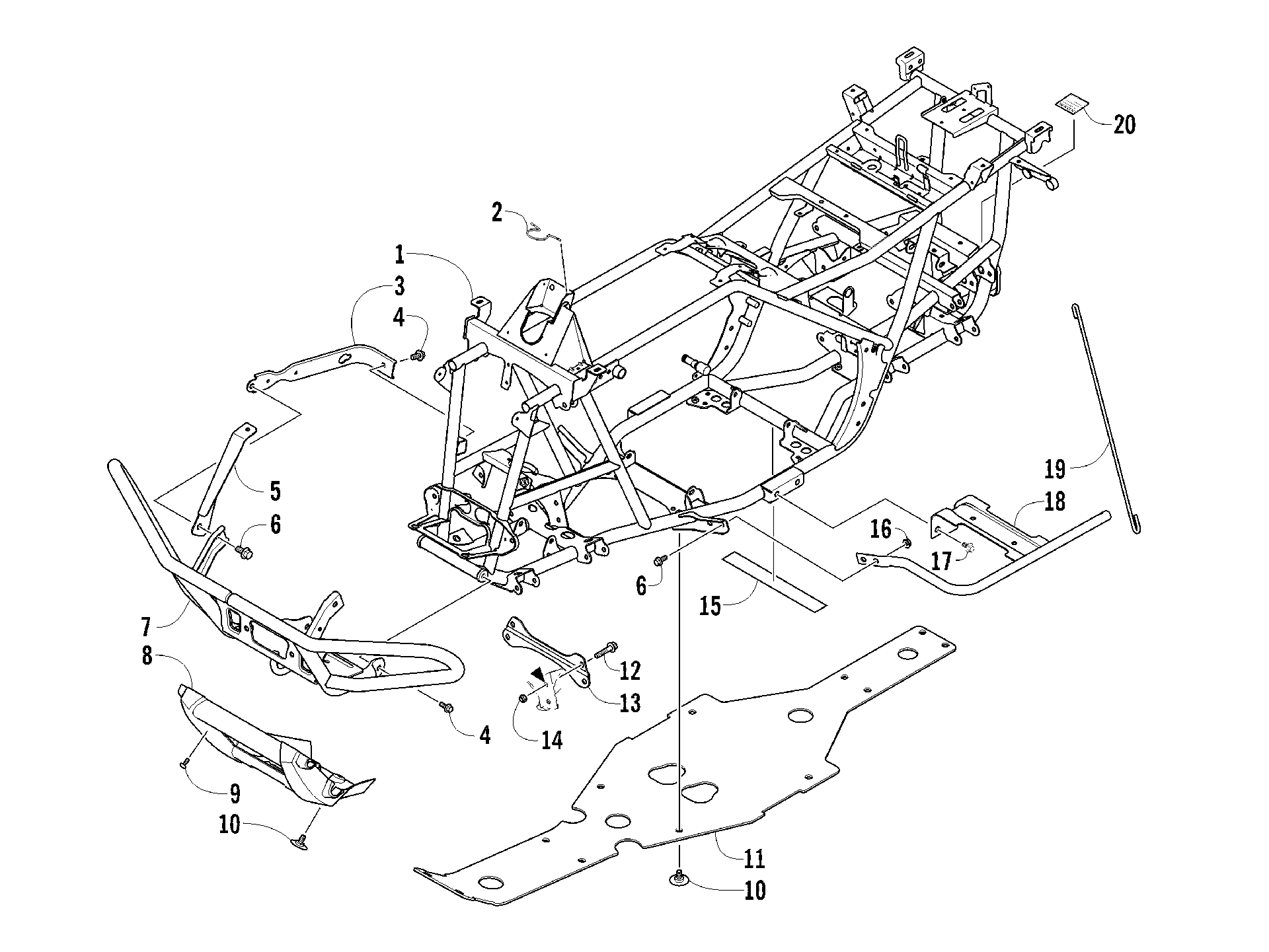

Схема рамы AND RELATED PARTS [94518] для ATV 700 RED [A2012IBT4EUSR]
Схема
Детали
![Рама AND RELATED PARTS [94518]](/upload/schemas/6335d6e36c2d88.40942341.gif)
Номер
Наименование детали
Цена
1
FRAME,MAIN-450/550/650/700-PTD BLACK(replaces 4506-550) art. 9506-115
По запросу
2
CLIP,WIRE HARNESS art. 2416-401
По запросу
3
Крепление бампера Arctic Cat art. 1506-596
от 1 810 ₽
4
Болт Arctic Cat art. 8409-020
от 110 ₽
5
Кронштейн переднего бампера левый Arctic Cat art. 1506-563
от 1 810 ₽
5
Кронштейн переднего бампера правый Arctic Cat art. 1506-562
от 1 910 ₽
6
Болт Arctic Cat art. 8408-816
от 110 ₽
7
Бампер передний Arctic Cat art. 1506-855
от 17 850 ₽
8
Fascia, Bumper - Front art. 1406-360
от 2 490 ₽
9
Болт Arctic Cat art. 0423-419
По запросу
10
Винт Arctic Cat art. 0423-101
от 263 ₽
11
Защита днища Arctic Cat art. 1406-030
от 5 208 ₽
12
Screw, Cap art. 8409-025
По запросу
13
Пластина передних рычагов Arctic Cat art. 2516-852
По запросу
14
Гайка Arctic Cat art. 0423-744
от 263 ₽
15
PAD,BATTERY-TOP RR art. 0406-289
По запросу
16
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
17
Болт Arctic Cat art. 8409-016
от 221 ₽
18
Кронштейн правой подножки Arctic Cat art. 1506-380
от 7 240 ₽
18
Кронштейн левой подножки Arctic Cat art. 1506-379
от 7 240 ₽
19
ROD,SUPPORT-BLACK art. 2506-423
от 750 ₽
20
DECAL,WARNING-TOWING(1050 LB)RB 4411-550(replaces 1411-077) art. 4411-550
По запросу
