модель 2012 года
- Модель 700
- Код модели ATV 700 RED [A2012IBT4EUSR]

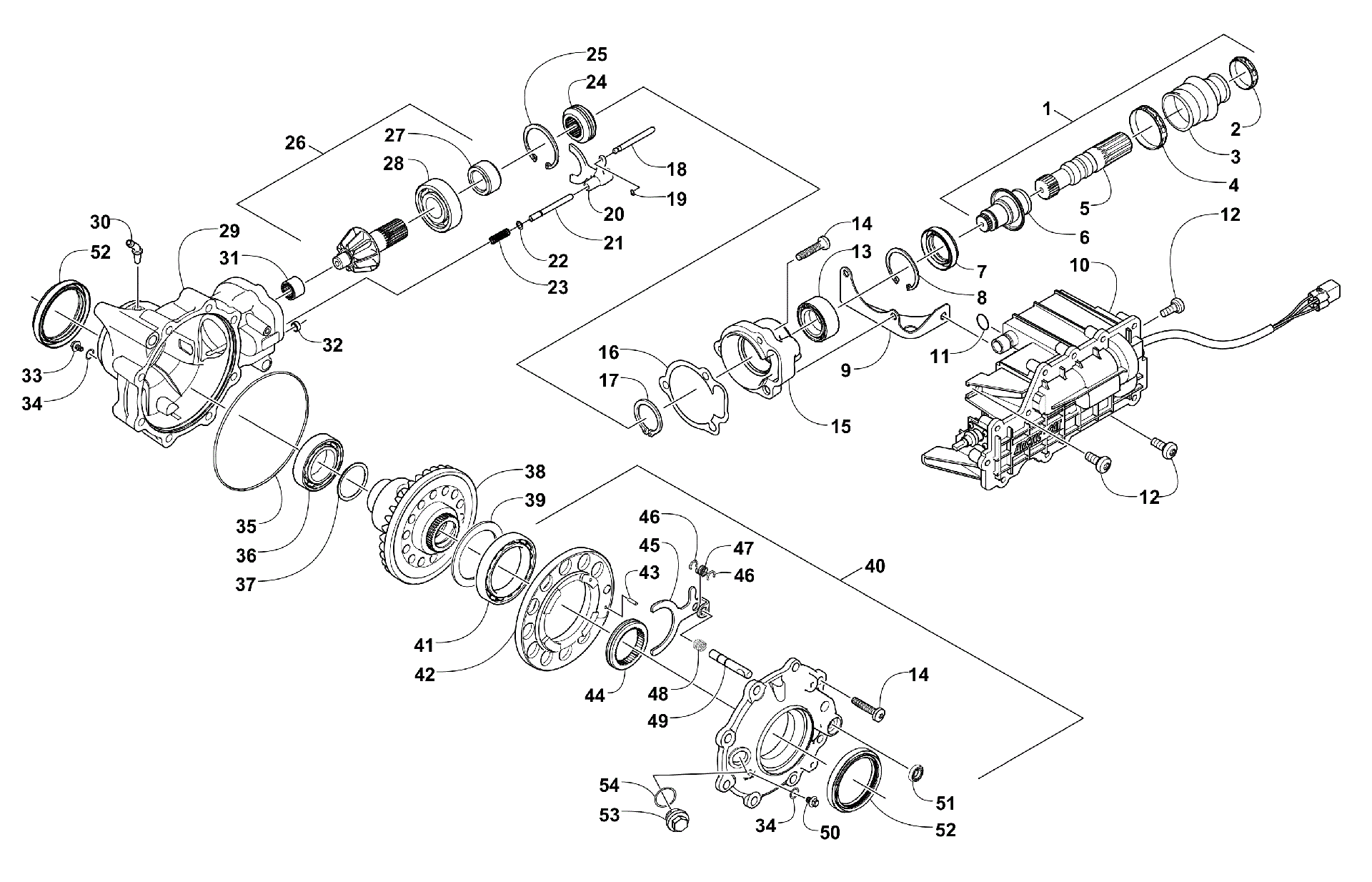

Схема передней части DRIVE GEARCASE ASSEMBLY [94430] для ATV 700 RED [A2012IBT4EUSR]
Схема
Детали
![Передняя часть DRIVE GEARCASE ASSEMBLY [94430]](/upload/schemas/6335d810c41a01.61917148.gif)
Номер
Наименование детали
Цена
1
Карданный вал Arctic art. 1502-083
По запросу
2
Хомут Arctic Cat art. 0423-411
По запросу
3
Пыльник кардана Arctic Cat art. 0402-985
от 600 ₽
4
Хомут пыльника Arctic Cat art. 0423-393
от 683 ₽
5
Вал переднего редуктора Arctic Cat art. 1402-045
от 2 820 ₽
6
Муфта переднего кардана Arctic Cat art. 2502-156
По запросу
7
Сальник Arctic Cat art. 1402-011
от 1 901 ₽
Аналог
Сальник кардана Forzoni Arctic Cat ( 1402-011 )
art. FS-006
290 ₽
Требуется 1 шт.
Подписаться
8
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
9
Bracket, Actuator art. 1502-237
от 2 820 ₽
Аналог
Крепежная пластина переднего редуктора Arctic Cat б.у
art. 1502-237_б.у
2 820 ₽
Требуется 1 шт.
10
ACTUATOR,ELEC LOCK (inc. 11) art. 2502-194
По запросу
11
Уплотнительное кольцо актуатора Arctic Cat art. 1402-981
от 116 ₽
12
Винт Arctic Cat art. 0423-396
от 473 ₽
13
Подшипник редуктора Arctic Cat art. 1402-043
от 7 007 ₽
14
Screw, Self-Tapping art. 0423-118
По запросу
15
Housing, Pinion art. 0502-528
По запросу
16
Прокладка редуктора Arctic Cat art. 0402-947
от 473 ₽
17
Стопорное кольцо Arctic Cat art. 0423-417
По запросу
18
Шток селектора переднего редуктора Arctic Cat art. 0402-997
По запросу
19
Шайба Arctic Cat art. 0423-402
По запросу
20
Fork, Selector art. 0402-998
По запросу
21
Shaft, Shuttle art. 0402-417
По запросу
22
O-Ring art. 0423-147
По запросу
23
Пружинка Arctic Cat art. 0402-999
По запросу
24
Гайка хвостовика редуктора Arctic Cat art. 0402-413
По запросу
25
Ring, Retaining art. 1423-067
По запросу
26
Хвостовик редуктора 11 зубьев Arctic Cat art. 1502-851
от 26 900 ₽
27
Collar, Retaining art. 1402-977
По запросу
28
Подшипник Arctic Cat art. 0402-327
от 3 266 ₽
Аналог
13 870 ₽
Требуется 1 шт.
29
Корпус редуктора Arctic Cat art. 1502-856
от 28 214 ₽
30
Fitting, Elbow art. 1402-980
По запросу
31
Подшипник хвостовика игольчатый Arctic Cat art. 0402-328
от 2 290 ₽
Аналог
13 870 ₽
Требуется 1 шт.
32
Pin, Dowel art. 0402-411
По запросу
33
Пробка Arctic Cat art. 1402-210
от 1 848 ₽
34
Сальник Arctic Cat art. 0423-153
от 14 850 ₽
35
Кольцо резиновое Arctic Cat art. 0423-149
от 1 596 ₽
36
Подшипник Arctic Cat art. 0402-393
от 1 901 ₽
Аналог
13 870 ₽
Требуется 1 шт.
37
Shim, 41 x 49 x 1.7 mm art. 0402-409
По запросу
37
Shim, 41 x 49 x 1.6 mm art. 0402-408
По запросу
37
Shim, 41 x 49 x 1.5 mm art. 0402-407
По запросу
37
Shim, 41 x 49 x 1.3 mm art. 0402-405
По запросу
37
Shim, 41 x 49 x 1.4 mm art. 0402-406
По запросу
38
Шестерня переднего дифференциала Arctic Cat art. 1502-859
от 67 515 ₽
39
SHIM, 1.4 art. 1402-075
По запросу
39
Шайба Arctic Cat art. 1402-074
от 3 890 ₽
39
SHIM, 1.5 art. 1402-076
По запросу
39
SHIM, 1.6 art. 1402-077
По запросу
39
Шайба Arctic Cat art. 1402-078
от 3 890 ₽
40
Крышка левая в сборе Arctic Cat art. 1502-895
По запросу
41
Подшипник переднего редуктора Arctic Cat art. 1402-053
от 690 ₽
42
FLANGE,BEARING-MACH art. 0502-413
По запросу
43
PIN, PARALLEL art. 1402-079
По запросу
44
COLLAR, SLIDING - LOCK art. 1402-042
По запросу
45
FORK art. 1402-054
По запросу
46
RING, RETAINING art. 1402-058
По запросу
47
SPRING art. 1402-057
По запросу
48
SPRING art. 1402-063
По запросу
49
SHAFT,LOCK art. 1402-656
По запросу
50
Plug, Oil Level (inc. one No. 35) art. 1402-211
По запросу
51
Сальник редуктора на актуатор Arctic Cat art. 1402-056
от 2 048 ₽
52
Сальник редуктора Arctic Cat art. 2402-150
от 1 292 ₽
Аналог
Ремкомплект сальников редуктора Arctic Cat
art. 0935-0471
2 530 ₽
Требуется 2 шт.
Подписаться
Аналог
Сальники заднего редуктора Arctic Cat, All Balls Racing
art. 25-2072-5
3 210 ₽
Требуется 2 шт.
Аналог
13 870 ₽
Требуется 2 шт.
53
Заливная пробка редуктора Arctic Cat art. 0402-333
от 1 596 ₽
54
Уплотнительное кольцо Arctic Cat art. 0423-154
от 368 ₽
1502
Передний редуктор Arctic Cat art. 2502-091
от 108 810 ₽
