модель 2012 года
- Модель 700
- Код модели ATV 700 RED [A2012IBT4EUSR]

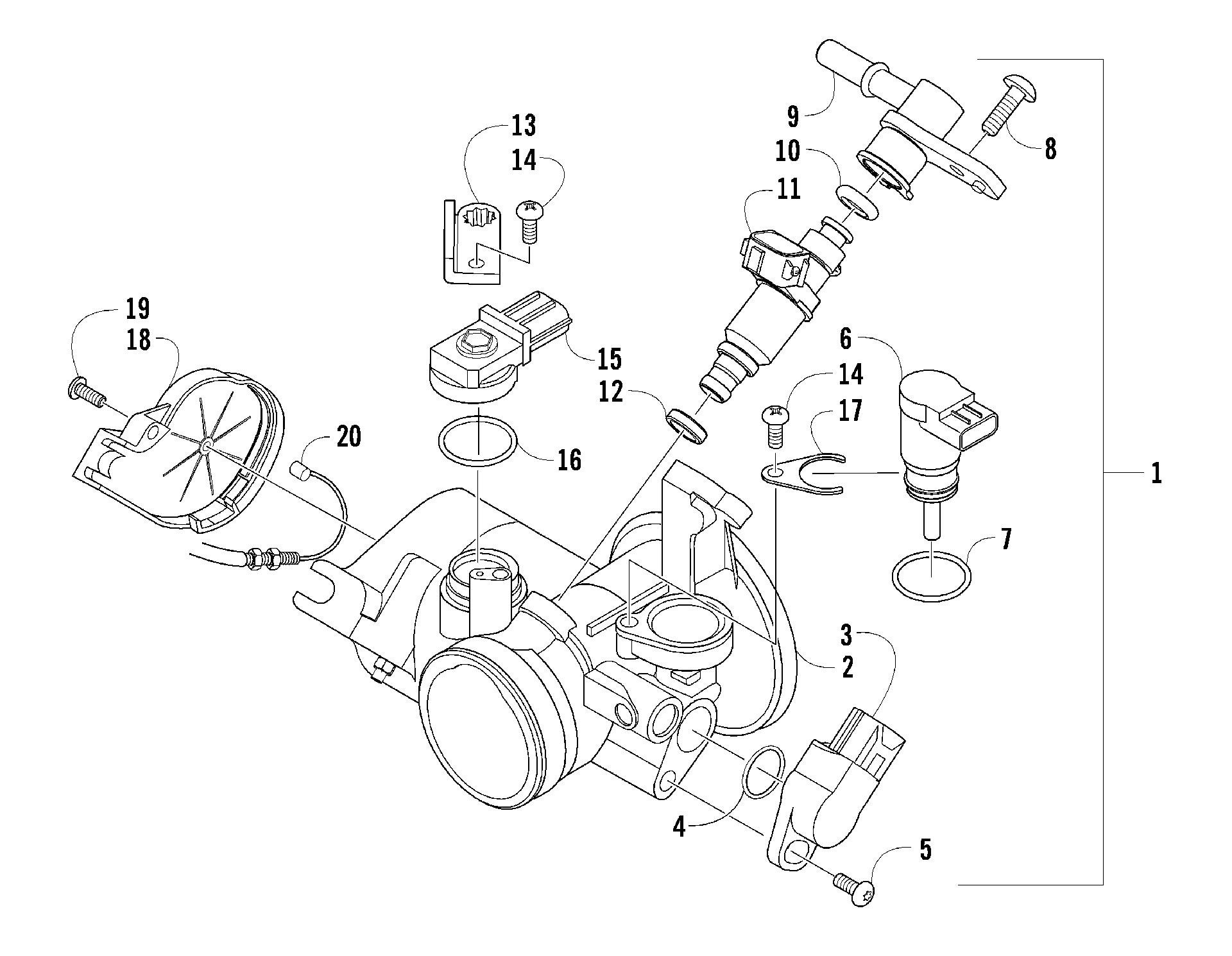

Схема дроссельного узла ASSEMBLY [89419] для ATV 700 RED [A2012IBT4EUSR]
Схема
Детали
![Дроссельный узел ASSEMBLY [89419]](/upload/schemas/6335ef0edd5992.73924059.gif)
Номер
Наименование детали
Цена
1
Дроссельная заслонка Arctic Cat art. 0470-753
По запросу
2
Throttle Body Not Serviced Individually art. -N/A-
По запросу
3
Датчик дроссельной заслонки Arctic Cat art. 0430-072
от 1 990 ₽
4
O-RING,TPS art. 5507-234
По запросу
5
SCREW,TPS art. 5507-231
По запросу
6
Датчик холостого хода Arctic Cat art. 0430-074
По запросу
7
O-RING,ISC art. 5507-233
По запросу
8
SCREW,FUEL RAIL-W/WASHER art. 5507-238
По запросу
9
RAIL,FUEL-700 H1 art. 0470-687
По запросу
10
Уплотнительное кольцо Arctic Cat art. 0470-767
от 368 ₽
11
Топливная форсунка Arctic Cat art. 0470-762
от 16 706 ₽
12
Сальник форсунки инжектора Ar ctic Cat art. 0470-768
от 578 ₽
13
BRACKET,MAP SENSOR art. 5507-227
По запросу
14
SCREW art. 5507-117
По запросу
15
Датчик MAP Arctic Cat art. 0430-073
от 12 485 ₽
16
O-RING,MAP SENSOR art. 5507-232
По запросу
17
PLATE,ISC art. 5507-229
По запросу
18
COVER,THROTTLE HOUSING-EFI art. 5507-223
По запросу
19
SCREW(TOP COVER) art. 5507-037
По запросу
20
CABLE,THROTTLE art. 0487-057
от 3 010 ₽
