модель 2018 года
- Модель 150
- Код модели 150 UTILITY WHITE [A2018KYC2BUST]

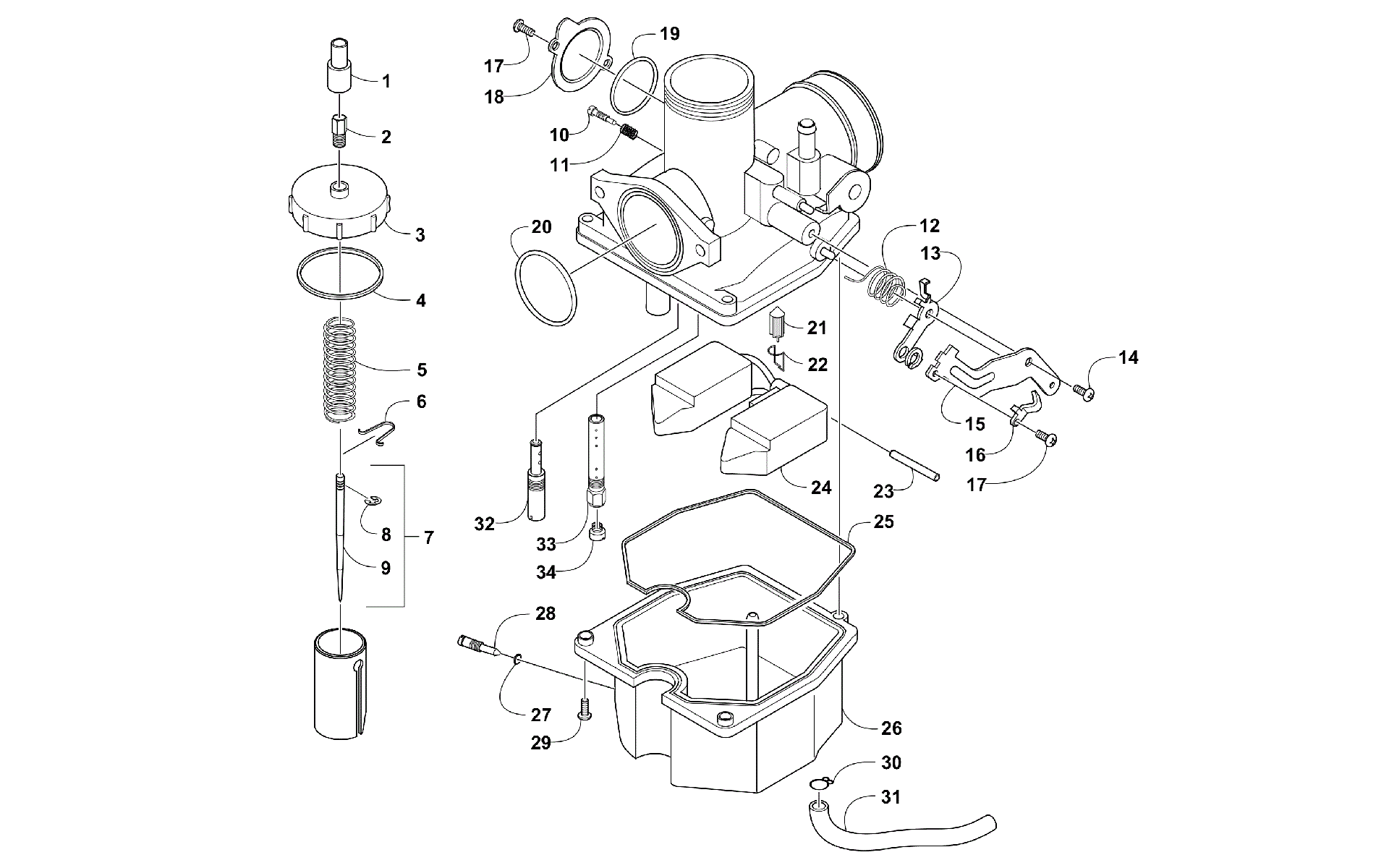

Схема карбюратора ASSEMBLY [300492] для 150 UTILITY WHITE [A2018KYC2BUST]
Схема
Детали
![Карбюратор ASSEMBLY [300492]](/upload/schemas/632818123f51e5.14651493.gif)
Номер
Наименование детали
Цена
0
CARBURETOR ASSY art. 3306-773
По запросу
1
CABLE SEALING CAP art. 3305-059
По запросу
2
Adjuster, Cable art. 3305-064
По запросу
3
Cap art. 3306-807
По запросу
4
TOP GASKET art. 3304-217
По запросу
5
Spring art. 3306-431
По запросу
6
BAR CLIP art. 3304-240
По запросу
7
THROTTLE VALVE ASSY (inc. one No. 8-9) art. 3306-430
По запросу
8
NEEDLE CLIP PLATE art. 3304-454
По запросу
9
NEEDLE JET art. 3304-456
По запросу
10
STOP SCREW art. 3304-455
По запросу
11
COMPR SPG art. 3304-232
По запросу
12
TORSION SPG art. 3305-057
По запросу
13
CHOKE LEVER art. 3305-053
По запросу
14
SCREW WASH 5*12(replaces 3304-429) art. 3307-218
По запросу
15
Bracket, Choke Cable art. 3305-055
По запросу
16
WIRE PLATE (CLAMP) art. 3306-907
По запросу
17
SCREW art. 5507-117
По запросу
18
Plate, Cover - Diaphragm art. 3305-056
По запросу
19
O-Ring art. 3305-063
По запросу
20
O-RING art. 3304-238
По запросу
21
FLOAT VALVE COMP art. 3304-242
По запросу
22
SPECIAL CLIP art. 3304-249
По запросу
23
ARM PIN art. 3304-451
По запросу
24
FLOAT COMP art. 3304-444
По запросу
25
FLOAT CHAMBER GASKET art. 3304-219
По запросу
26
Chamber, Float - Assembly art. 3304-220
По запросу
27
O-RING art. 3304-239
По запросу
28
DRAIN SCREW PAN art. 3304-243
По запросу
29
SCREW WASHER art. 3304-428
По запросу
30
TUBE CLIP art. 3304-452
По запросу
31
TUBE SET art. 3305-922
По запросу
32
SLOW JET art. 3305-050
По запросу
33
NEEDLE JET HOLDER art. 3304-447
По запросу
34
MAIN JET #98 art. 3304-441
По запросу
