модель 2018 года
- Модель 150
- Код модели 150 UTILITY WHITE [A2018KYC2BUST]

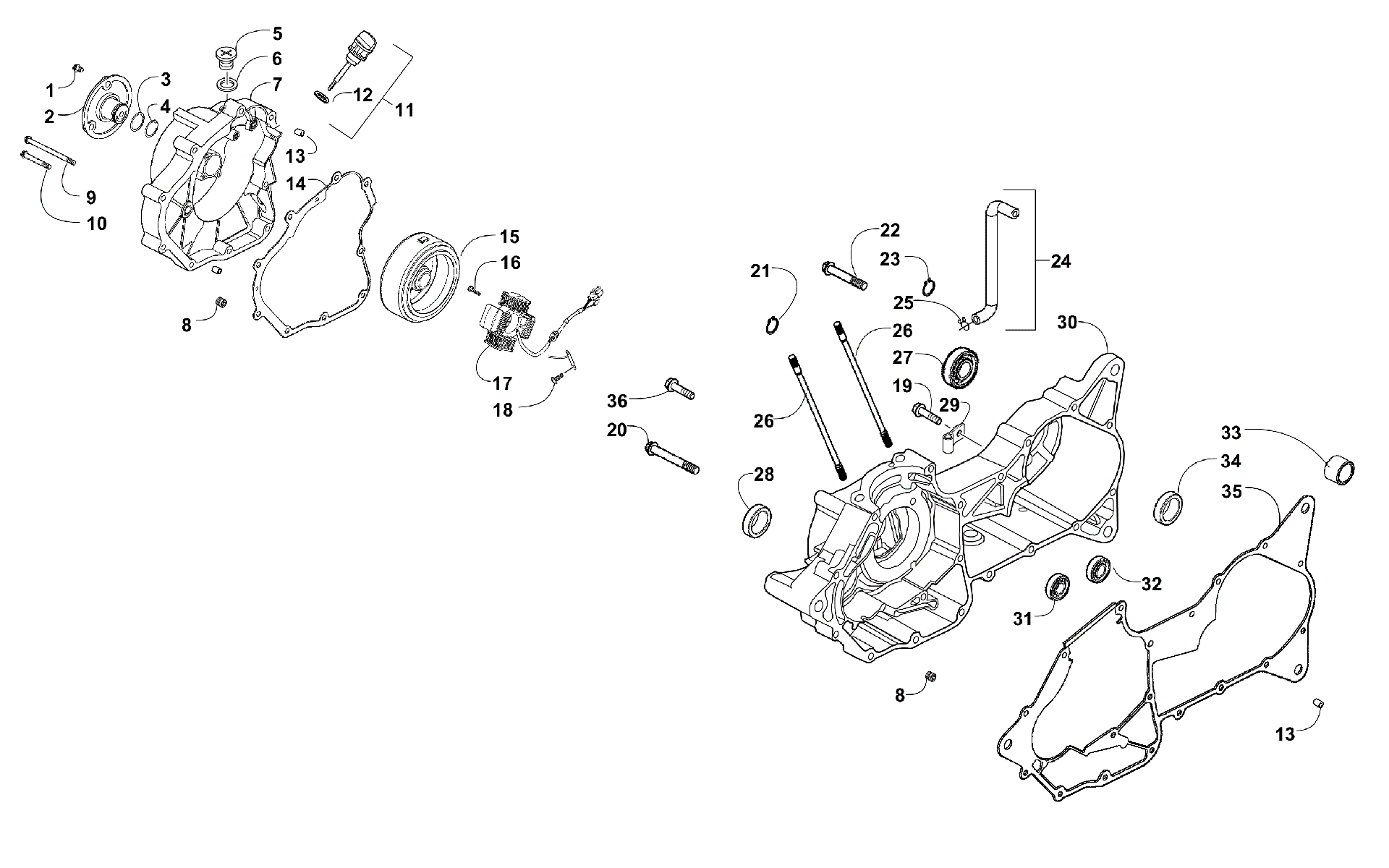

Схема узла правой половины картера и крышки [301233] для 150 UTILITY WHITE [A2018KYC2BUST]
Схема
Детали
![Узел правой половины картера и крышки [301233]](/upload/schemas/6328406cb60905.13893888.gif)
Номер
Наименование детали
Цена
1
BOLT FLANGE SH 6*12 art. 3304-686
По запросу
2
CAP R COVER art. 3305-918
По запросу
3
O RING 26.5*2.0 art. 3304-971
По запросу
4
O-RING 23X2.4 art. 3304-596
По запросу
5
CAP ACG A.C.G. art. 3304-012
По запросу
6
O-RING 13.8*2.5 art. 3304-099
По запросу
7
Cover, Crankcase (inc. one No. 8) art. 3304-963
По запросу
8
CONE TYPE PLUG 6*7 art. 3304-065
По запросу
9
BOLT FLANGE 6*125 art. 3304-192
По запросу
10
BOLT FLANGE 6*45 **07 C.2005.07.01 art. 3307-051
По запросу
11
GAUGE ASSY OIL LEVEL (inc. 12) art. 3303-050
По запросу
12
O-RING 18*3 art. 3304-102
По запросу
13
PIN DOWEL 10*16 art. 3303-342
По запросу
14
GASKET R COVER @ A art. 3304-964
По запросу
15
FLYWHEEL COMP art. 3304-965
По запросу
16
BOLT HEX 5*25 art. 3304-113
По запросу
17
STATOR COMP art. 3304-967
По запросу
18
SCREW PAN 5*16 art. 3307-216
По запросу
19
BOLT FLANGE SH 6X32 art. 3305-945
По запросу
20
BOLT FLANGE 6*60 art. 3304-904
По запросу
21
CIR CLIP EX/20MM art. 3303-344
По запросу
22
BOLT FLANGE SH 6*40 art. 3307-053
По запросу
23
CIRCLIP art. 3304-514
По запросу
24
TUBE ASSY MISSION BREATHER art. 3304-889
По запросу
25
CLIP B14.5 TUBE art. 3304-433
По запросу
26
BOLT STUD 8MM art. 3304-008
По запросу
27
BRG RADIAL BALL 6205 art. 3304-195
По запросу
28
OIL SEAL 14*28*7 art. 3304-081
По запросу
29
CLAMPER CARB DRAIN art. 3304-972
По запросу
30
Crankcase - Right (inc. one No. 8) art. 3306-761
По запросу
31
BRG BALL RADIAL 6204 art. 3304-699
По запросу
32
BRG BALL RADIAL 6302 art. 3304-909
По запросу
33
BRG NEEDLE 30*42*17 art. 3304-898
По запросу
34
OIL SEAL 24.8*52.2*7 art. 3304-425
По запросу
35
GASKET CRANK CASE @ A art. 3304-887
По запросу
36
BOLT FLANGE 6*32 art. 3307-116
По запросу
