модель 2018 года
- Модель 150
- Код модели 150 UTILITY WHITE [A2018KYC2BUST]

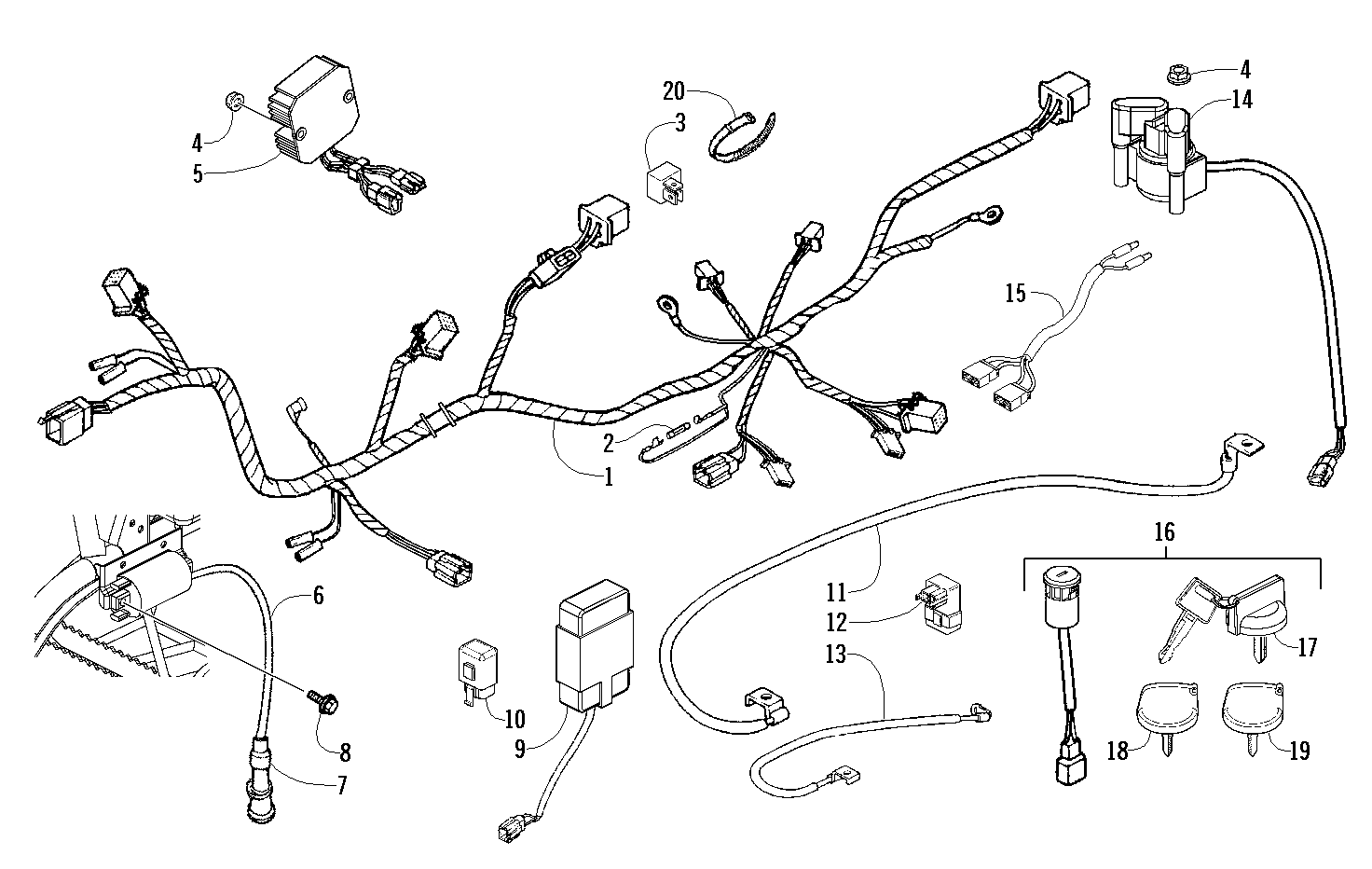

Схема узла электрооборудования и жгута проводов [100363] для 150 UTILITY WHITE [A2018KYC2BUST]
Схема
Детали
![Узел электрооборудования и жгута проводов [100363]](/upload/schemas/63281eab71a897.66103157.gif)
Номер
Наименование детали
Цена
1
HARNESS WIRE (inc. 2-3) art. 3305-748
По запросу
2
BLADE FUSE 20A art. 3305-233
По запросу
3
RECTIFIER COMP DIODE art. 3303-837
По запросу
4
Nut, Flange art. 3304-654
По запросу
5
REG REC COMP art. 3303-836
По запросу
6
COIL,IGNITION-ASSEMBLY (inc. 7) art. 3305-222
По запросу
7
CAP ASSY NOISE SUPPER art. 3305-223
По запросу
8
BOLT FLANGE 5*22 **GK8 C.98.03.19. art. 3303-252
По запросу
9
CDI art. 3305-727
По запросу
10
RELAY ASSY LIGHT art. 3306-858
По запросу
11
CABLE BAT art. 3305-225
По запросу
12
Реле света Arctic Cat art. 3304-523
По запросу
13
CABLE EARTH art. 3304-969
По запросу
14
SET START MAG art. 3303-857
По запросу
15
SUB CORD art. 3303-134
По запросу
16
KEY SET A - 150 (inc. 17-19) art. 3305-756
По запросу
17
KEY COVER-ARCTIC CAT(replaces 3304-522) art. 3308-061
По запросу
18
KEY COMP / TJ / R CUT art. 3307-104
По запросу
19
KEY COMP(CUT LEFT SIDE) (RB 3307-105)(replaces 3304-521) art. 3307-105
По запросу
20
BAND OIL HANDLE art. 3303-289
По запросу
