модель 2018 года
- Модель 150
- Код модели 150 UTILITY WHITE [A2018KYC2BUST]

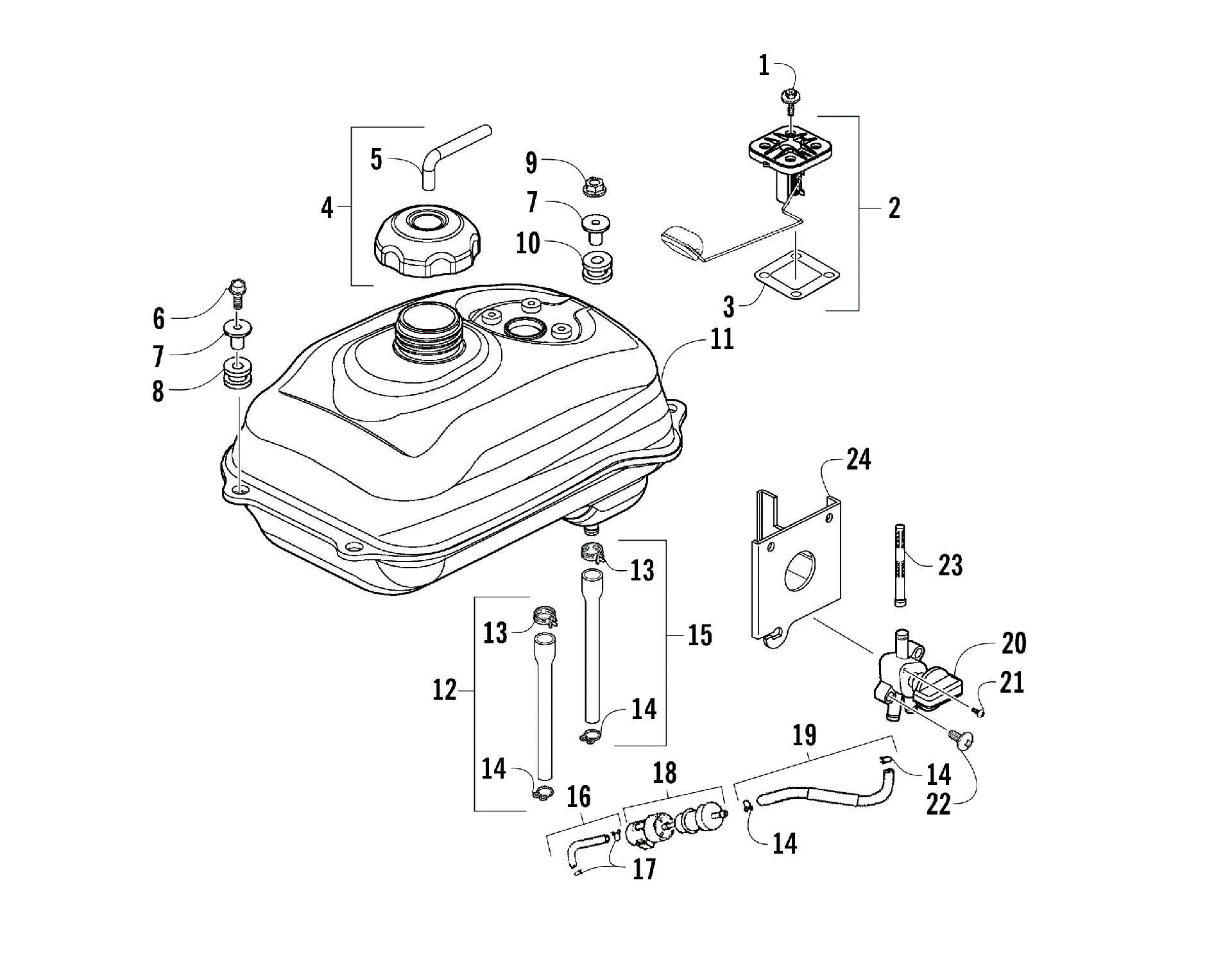

Схема топливный бака ASSEMBLY [302042] для 150 UTILITY WHITE [A2018KYC2BUST]
Схема
Детали
![топливный бак ASSEMBLY [302042]](/upload/schemas/632829c5c854d9.28523251.gif)
Номер
Наименование детали
Цена
1
BOLT WASH 5*16 art. 3305-397
По запросу
2
FUEL UNIT ASSY (inc. 3) art. 3305-931
По запросу
3
PACKING BASE art. 3305-930
По запросу
4
CAP ASSY FUEL FILLER (inc. 5) art. 3305-975
По запросу
5
TUBE 4.5*360 art. 3304-169
По запросу
6
BOLT FLANGE 6*22 art. 3304-551
По запросу
7
COLLAR FR FENDER art. 3303-226
По запросу
8
RR RUBBER FUEL TANK art. 3304-647
По запросу
9
Nut, Flange art. 3304-654
По запросу
10
RUBBER FUEL TANK art. 3303-406
По запросу
11
TANK COMP FUEL art. 3307-778
По запросу
12
TUBE ASSY FUEL TANK (inc. one No. 13 and one No. 14) art. 3305-735
По запросу
13
CLAMP D13 TUBE art. 3305-523
По запросу
14
CLIP B10 TUBE art. 3303-349
По запросу
15
TUBE ASSY FUEL TANK-RESERVE (inc. one No. 13 and one No. 14) art. 3305-736
По запросу
16
TUBE ASSY FUEL (inc. 17) art. 3305-739
По запросу
17
CLIP B8 TUBE art. 3303-348
По запросу
18
STRAINER ASSY FUEL art. 3303-699
По запросу
19
TUBE ASSY FUEL (inc. 14) art. 3305-738
По запросу
20
VALVE,FUEL(replaces 3307-093) art. 3307-972
По запросу
21
SCREW FLAT 5*25 art. 3304-120
По запросу
22
SCREW PAN 5*16 art. 3303-316
По запросу
23
SCREEN FUEL STRAINER art. 3303-058
По запросу
24
STAY CHOKE & FUEL COCK art. 3305-074
По запросу
