модель 2018 года
- Модель 150
- Код модели 150 UTILITY WHITE [A2018KYC2BUST]

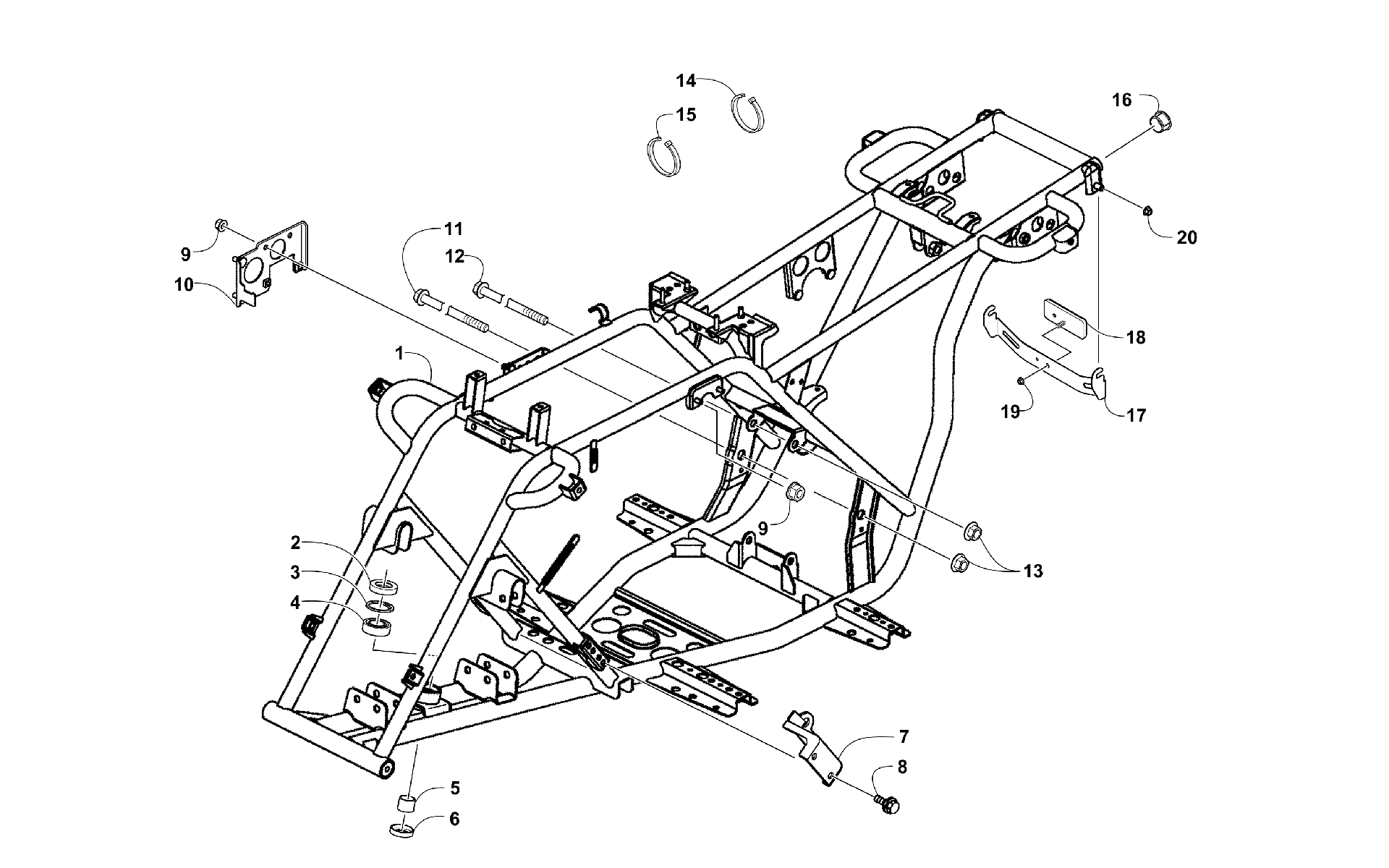

Схема узла рамы и связанных деталей [100360] для 150 UTILITY WHITE [A2018KYC2BUST]
Схема
Детали
![Узел рамы и связанных деталей [100360]](/upload/schemas/63282227e5bf49.42155634.gif)
Номер
Наименование детали
Цена
1
BODY COMP FRAME art. 3305-704
По запросу
2
OIL SEAL 18*32*7 art. 3303-295
По запросу
3
CIR CLIP IN 32 art. 3303-347
По запросу
4
BEARING BALL RADIAL 6002 art. 3303-392
По запросу
5
COLLAR STEM BOTTOM art. 3305-104
По запросу
6
OIL SEAL 22*35*7 art. 3303-298
По запросу
7
BRKT ENG HANGER art. 3305-239
По запросу
8
BOLT FLANGE 8*12 art. 3304-544
По запросу
9
Nut, Flange art. 3304-654
По запросу
10
STAY COIL & REG art. 3305-237
По запросу
11
BOLT FLANGE 10*160 art. 3304-184
По запросу
12
SCREW,CAP-HFH M10X1.25X100 art. 3305-705
По запросу
13
NUT U 10MM art. 3304-031
По запросу
14
BAND HARNESS WIRE art. 3303-593
По запросу
15
BAND OIL HANDLE art. 3303-289
По запросу
16
CAP RR GRIP END art. 3305-242
По запросу
17
BRKT REFLECTOR(replaces 3306-859) art. 5506-241
По запросу
18
REFLEX REFLECTOR art. 3304-737
По запросу
19
NUT FLANGE 6MM art. 3305-527
По запросу
20
NUT FLANGE 8MM art. 3304-668
По запросу
