модель 2018 года
- Модель 150
- Код модели 150 UTILITY WHITE [A2018KYC2BUST]

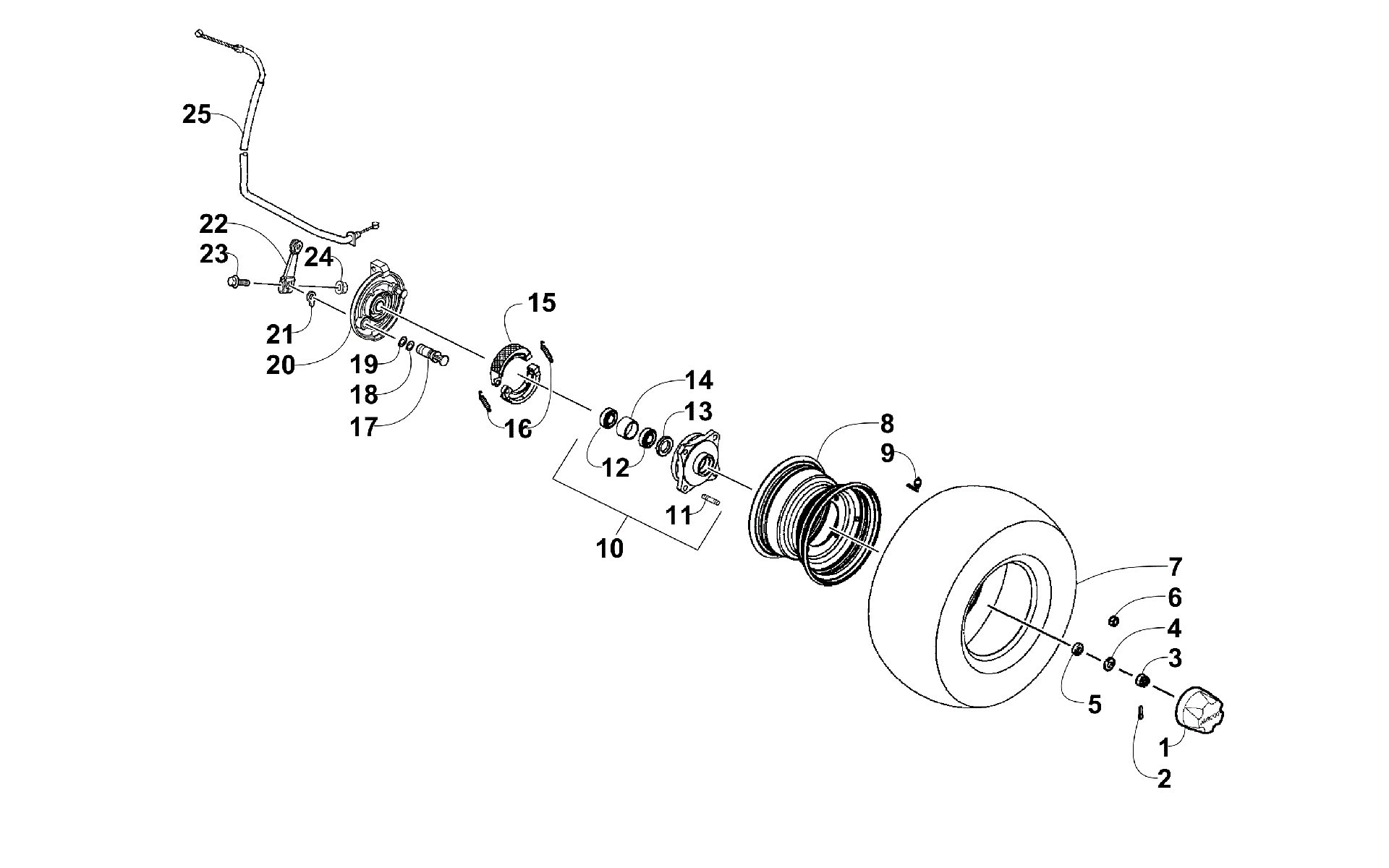

Схема переднего колеса AND BRAKE ASSEMBLIES [301228] для 150 UTILITY WHITE [A2018KYC2BUST]
Схема
Детали
![Переднее колесо AND BRAKE ASSEMBLIES [301228]](/upload/schemas/6328281327fc68.88718798.gif)
Номер
Наименование детали
Цена
1
Ступичный колпачок Arctic Cat art. 3303-931
от 1 187 ₽
2
PIN SPLIT 3*30 art. 3303-340
По запросу
3
NUT FLANGE CASTLE 14MM art. 3303-330
По запросу
4
WASHER 14MM art. 3305-124
По запросу
5
COLLAR FR WHEEL SIDE art. 3305-108
По запросу
6
NUT WHEEL art. 3304-028
По запросу
7
TIRE ASSY FR/KENDA art. 3306-762
По запросу
8
RIM COMP FR WHEEL art. 3306-883
По запросу
9
VALVE RIM (TR412) art. 3304-562
По запросу
10
HUB ASSY FR (inc. 11-14) art. 3305-109
По запросу
11
BOLT STUD II 10*21 art. 3305-126
По запросу
12
BEARING BALL RADIAL 6003/17*35*10 art. 3303-468
от 2 310 ₽
13
DUST SEAL 22*35*7 art. 3303-456
от 2 310 ₽
14
COLLAR FR DIST art. 3305-110
По запросу
15
SHOE ASSY FR (inc. 16) art. 3305-720
По запросу
16
SPG BRAKE SHOE art. 3305-116
По запросу
17
INDICATOR FR BRK art. 3305-119
По запросу
18
BRAKE CAM DUST SEAL art. 3305-117
По запросу
19
SEAL OIL 41*51*5 art. 3305-125
По запросу
20
PANEL COMP FR LH art. 3305-121
По запросу
20
PANEL COMP FR RH art. 3305-114
По запросу
21
CAM FR BRAKE art. 3305-118
По запросу
22
ARM FR BRK RH art. 3305-120
По запросу
22
ARM FR BRK LH art. 3305-122
По запросу
23
BOLT FLANGE 6*28 (G) art. 3307-214
По запросу
24
Nut, Flange art. 3304-654
По запросу
25
CABLE COMP FR BRK R art. 3305-077
По запросу
25
CABLE COMP FR BRK L art. 3305-079
По запросу
