модель 2012 года
- Модель Big Bear 400
- Код модели BIG BEAR 4WD HUNTER (YFM40FBHB)

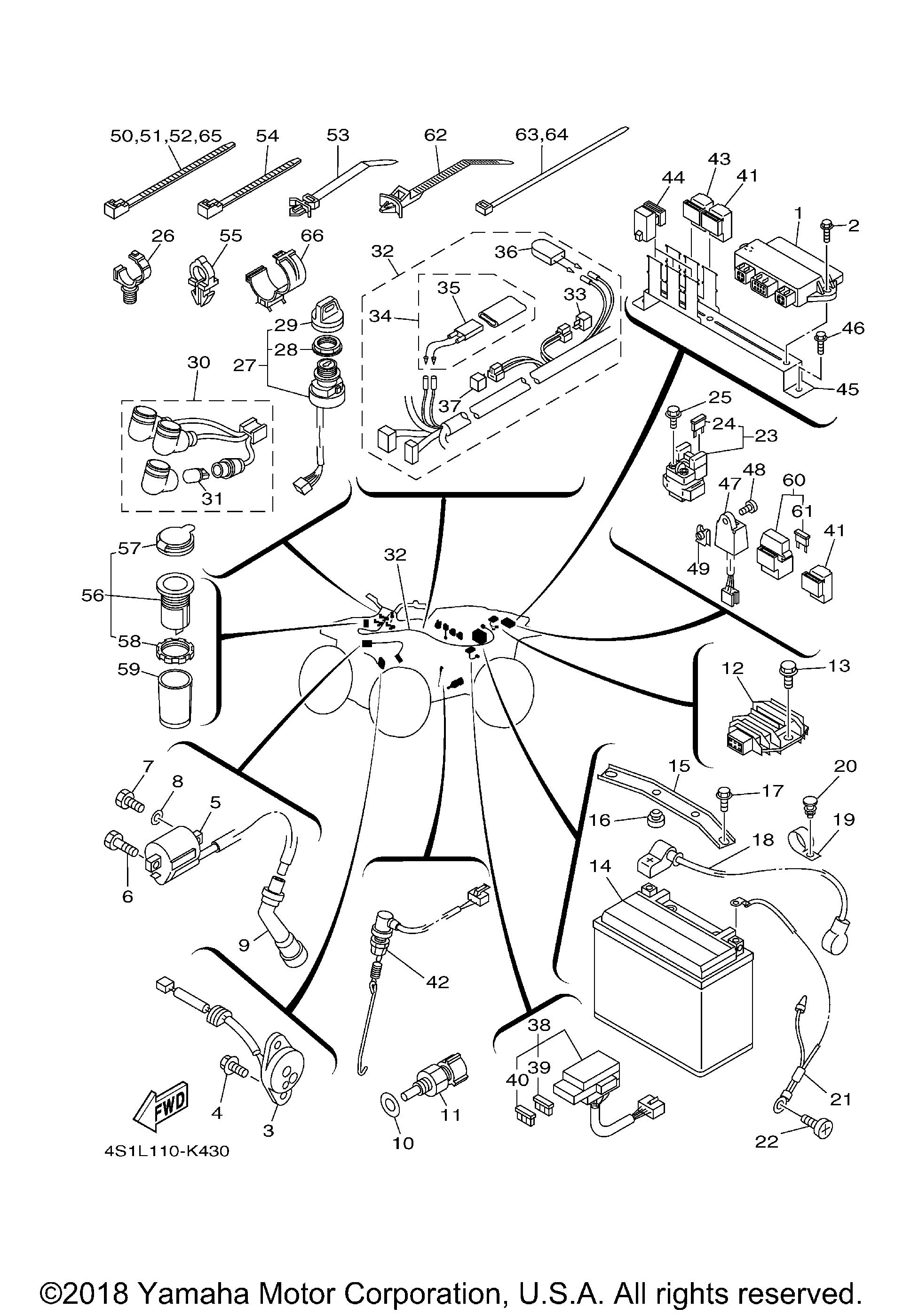

Схема электрооборудования 1 для BIG BEAR 4WD HUNTER (YFM40FBHB)
Схема
Детали
Номер
Наименование детали
Цена
1
C.D.I. UNIT ASSY art. 4S1-85540-01-00
По запросу
2
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
3
NEUTRAL SWITCH ASSY art. 4KB-82540-01-00
По запросу
4
Болт Yamaha art. 90119-06137-00
По запросу
5
Катушка зажигания Yamaha art. 5FU-82310-02-00
По запросу
6
BOLT art. 90109-06865-00
По запросу
7
Болт art. 97017-06020-00
По запросу
8
Шайба Yamaha art. 92990-06600-00
от 420 ₽
9
PLUG CAP ASSY(replaces 371-82370-00-00) art. 4VW-82370-00-00
По запросу
10
WASHER, PLATE art. 90201-12172-00
По запросу
11
THERMO UNIT art. 4GB-83591-10-00
По запросу
12
Реле регулятор Yamaha art. 5GT-81960-00-00
от 9 900 ₽
13
BOLT, FLANGE art. 90105-06833-00
По запросу
14
Аккумулятор (YUASA YTX20L-BS) art. YTX-20LBS-00-00
По запросу
15
BRACKET, BATTERYThis item has been discontinued and may not be available. Contact us for more information. art. 5FU-H2128-01-00
По запросу
16
DAMPER, LOCATING 1 art. 22W-24181-00-00
По запросу
17
BOLT, FLANGE art. 90105-06831-00
По запросу
18
WIRE, PLUS LEAD art. 5FU-H2115-00-00
По запросу
19
CLAMPThis item has been discontinued and may not be available. Contact us for more information. art. 90464-12801-00
По запросу
20
PLUGThis item has been discontinued and may not be available. Contact us for more information. art. 90338-05829-00
По запросу
21
WIRE, MINUS LEAD art. 5FU-H2116-00-00
По запросу
22
SCREW, TAPPING art. 97702-60416-00
По запросу
23
Реле стартера Yamaha art. 4SV-81940-12-00
от 990 ₽
24
Предохранитель 30A-BL art. 1AE-82151-00-00
от 788 ₽
25
Болт Yamaha art. 95022-06008-00
от 168 ₽
26
CLAMP - d: 12mm art. 90464-12830-00
По запросу
27
Замок зажигания ( 2 провода) Yamaha art. 5KM-82510-01-00
от 890 ₽
Аналог
1 370 ₽
Требуется 1 шт.
Подписаться
Аналог
890 ₽
Требуется 1 шт.
28
Гайка, центральный выключатель Yamaha art. 3HN-82569-00-00
от 780 ₽
29
Корпус ключа замка зажигания Yamaha art. 3HN-82579-00-00
По запросу
30
PILOT LIGHT ASSY art. 4S1-83530-00-00
По запросу
31
Лампочка 12В Yamaha art. 3FV-83517-00-00
от 935 ₽
32
WIRE HARNESS ASSY art. 4S1-82590-40-00
По запросу
33
Диод электрический art. 3WP-81980-00-00
По запросу
34
. .CIRCUIT BREAKER ASSY art. 3D5-82180-00-00
По запросу
35
. . ..THERMO SWITCH ASSY art. 3D5-82560-00-00
По запросу
36
. THERMO SWITCH ASSY art. 5FU-82560-10-00
По запросу
37
Диод Yamaha art. 4WA-81980-00-00
По запросу
38
FUSE BOX ASSY art. 4S1-82170-10-00
По запросу
39
Предохранитель электрический 10А Yamaha art. 42X-82151-00-00
от 578 ₽
40
. .FUSE (15A-BLUE) art. 36Y-82151-00-00
По запросу
41
Реле Yamaha art. 29U-81950-93-00
от 8 000 ₽
42
STOP SWITCH ASSY art. 5FU-82530-01-00
По запросу
43
RELAY ASSY (1UY-92) art. 1UY-81950-92-00
По запросу
44
Реле 5 ножек Yamaha art. 5DM-81950-01-00
от 2 762 ₽
45
BRACKET 2This item has been discontinued and may not be available. Contact us for more information. art. 4S1-F141E-00-00
По запросу
46
BOLT, FLANGE art. 90105-06831-00
По запросу
47
MOTOR CONTROL UNIT ASSY art. 4SH-86510-10-00
По запросу
48
SCREW, BIND(replaces 98902-06016-00) art. 98980-06016-00
По запросу
49
Гайка-скоба 90183-06800-00 art. 90183-06069-00
По запросу
50
CLAMP art. 90464-40825-00
По запросу
51
CLAMP art. 90464-40825-00
По запросу
52
CLAMP art. 90464-40825-00
По запросу
53
CLAMP - d: 12mm art. 90464-12830-00
По запросу
54
CLAMP - 122X4.80 art. 90464-31827-00
По запросу
55
CLAMP(replaces 90464-10833-00) art. 90464-12830-00
По запросу
56
TERMINAL ASSY art. 5FU-H1920-10-00
По запросу
57
. COVER art. 5FU-H1942-10-00
По запросу
58
. .NUT art. 5FU-H191B-10-00
По запросу
59
COVER, CONNECTER art. 5FU-H2599-01-00
По запросу
60
FUSE HOLDER ASSY art. 4S1-82150-00-00
По запросу
61
Предохранитель электрический 10А Yamaha art. 42X-82151-00-00
от 578 ₽
62
CLAMP - 132X4.80 art. 90464-25800-00
По запросу
63
CLAMP art. 90464-48800-00
По запросу
64
CLAMP art. 90464-48800-00
По запросу
65
CLAMP art. 90464-40825-00
По запросу
66
CLAMP art. 90464-25843-00
По запросу
