модель 2012 года
- Модель Big Bear 400
- Код модели BIG BEAR 4WD HUNTER (YFM40FBHB)

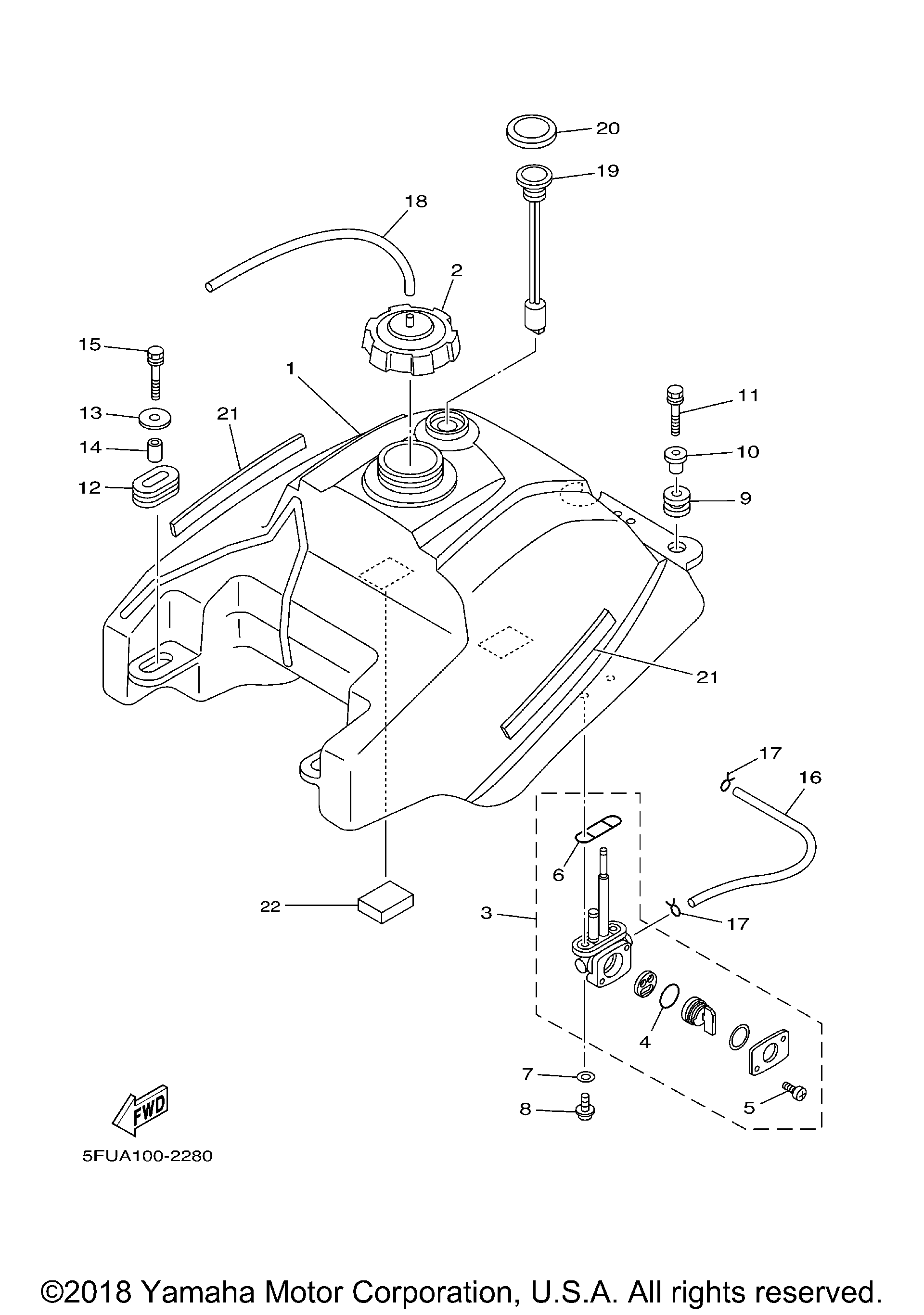

Схема топливного бака для BIG BEAR 4WD HUNTER (YFM40FBHB)
Схема
Детали
Номер
Наименование детали
Цена
1
FUEL TANK COMP. art. 5FU-F4110-11-00
По запросу
2
Крышка бензобака Yamaha art. 5KM-24610-00-00
По запросу
3
FUEL COCK ASSY 1 art. 3JN-24500-10-00
По запросу
4
. .SEAL, COCK art. 3AJ-24534-10-00
По запросу
5
. .SCREW, PAN HEAD(replaces 98507-03008-00) art. 98517-03008-00
По запросу
6
Прокладка топливного крана Yamaha art. 4X8-24512-10-00
от 1 292 ₽
7
WASHER, PLATE(replaces 90202-05193-00) art. 90202-05187-00
По запросу
8
SCREW art. 90149-06108-00
По запросу
9
Втулка резиновая Yamaha art. 90480-18290-00
По запросу
10
Втулка Yamaha art. 90387-066J1-00
По запросу
11
BOLT, WITH WASHER art. 90119-06883-00
По запросу
12
Втулка резиновая Yamaha art. 90480-01400-00
По запросу
13
Шайба Yamaha art. 90201-06090-00
По запросу
14
Втулка Yamaha art. 90387-07598-00
По запросу
15
BOLT, WITH WASHER art. 90119-06883-00
По запросу
16
HOSE (L170) art. 90445-11052-00
По запросу
17
CLIP art. 90467-100A1-00
По запросу
18
HOSE (L400) art. 90445-088C5-00
По запросу
19
FUEL METER ASSY(replaces 4SH-24260-10-00) art. 4SH-24260-11-00
По запросу
20
HOUSING, FUEL METER art. 4SH-24261-00-00
По запросу
21
DAMPER, LOCATING 1 art. 5FU-F4181-00-00
По запросу
22
DAMPER, PLATE 2This item has been discontinued and may not be available. Contact us for more information. art. 5FU-F414J-00-00
По запросу
