модель 2012 года
- Модель Big Bear 400
- Код модели BIG BEAR 4WD HUNTER (YFM40FBHB)

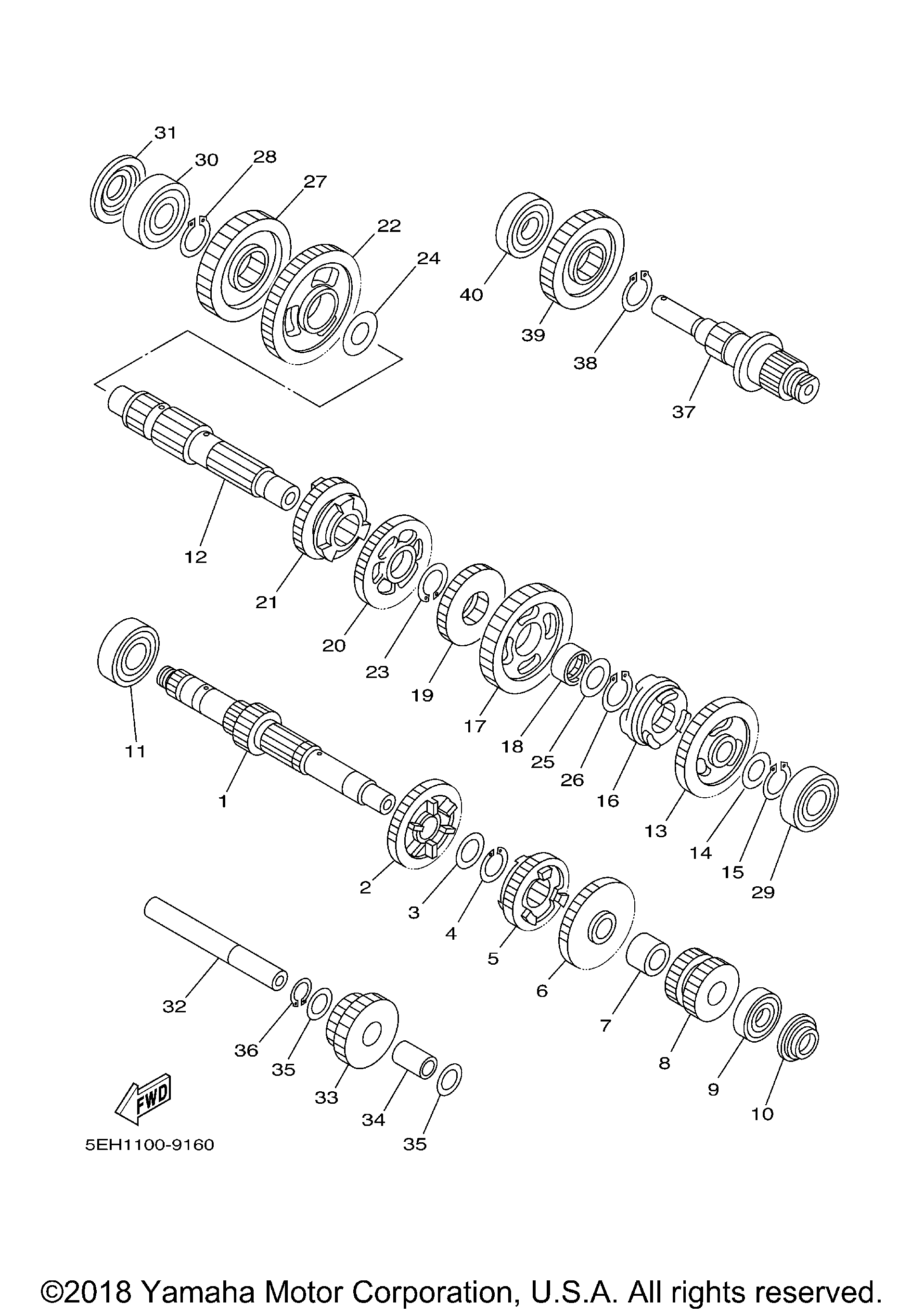

Схема трансмиссии для BIG BEAR 4WD HUNTER (YFM40FBHB)
Схема
Детали
Номер
Наименование детали
Цена
1
AXLE, MAIN art. 5EH-17411-00-00
По запросу
2
GEAR, 4TH PINION (26T) art. 5EH-17141-00-00
По запросу
3
WASHER art. 90209-21338-00
По запросу
4
CIRCLIP art. 93440-24173-00
По запросу
5
GEAR, 3RD PINION (22T) art. 4KB-17131-00-00
По запросу
6
GEAR, 5TH PINION (27T) art. 5EH-17151-00-00
По запросу
7
COLLAR art. 90387-1904J-00
По запросу
8
GEAR, 2ND PINION (17T/18T) art. 4KB-17121-00-00
По запросу
9
Подшипник Yamaha art. 93306-20327-00
от 2 961 ₽
10
OIL SEAL art. 93104-17094-00
По запросу
11
BEARING(replaces 93306-27202-00) art. 93306-20447-00
По запросу
12
DRIVE AXLE ASSY art. 4KB-17402-00-00
По запросу
13
GEAR, 2ND WHEEL (34T) art. 1YW-17221-00-00
По запросу
14
WASHER, PLATE (T=1.0) art. 90201-20276-00
По запросу
15
Стопрная шайба Yamaha art. 93410-20038-00
По запросу
16
CLUTCH, DOGThis item has been discontinued and may not be available. Contact us for more information. art. 4KB-17285-00-00
По запросу
17
GEAR, REVERSE WHEEL1 (35T) art. 4KB-17243-00-00
По запросу
18
COLLAR art. 90387-2104H-00
По запросу
19
GEAR, 5TH WHEEL (19T) art. 5EH-17251-00-00
По запросу
20
GEAR, 3RD WHEEL (30T) art. 1YW-17231-01-00
По запросу
21
GEAR, 4TH WHEEL (25T)This item has been discontinued and may not be available. Contact us for more information. art. 5EH-17241-00-00
По запросу
22
GEAR, 1ST WHEEL (40T) art. 5EH-17211-00-00
По запросу
23
CIRCLIP art. 93440-25020-00
По запросу
24
WASHER, PLATE art. 90201-266F6-00
По запросу
25
WASHER art. 90209-22191-00
По запросу
26
CIRCLIP art. 93410-25017-00
По запросу
27
GEAR, MIDDLE DRIVE (24T) art. 5EH-17582-00-00
По запросу
28
CIRCLIP art. 93410-26067-00
По запросу
29
BEARING(replaces 93306-20401-00) art. 93306-20461-00
По запросу
30
BEARING(replaces 93306-30424-00) art. 93306-30443-00
По запросу
31
OIL SEAL art. 93104-20068-00
По запросу
32
AXLE, IDLE art. 4KB-17432-00-00
По запросу
33
GEAR, REVERSE WHEEL 2(22T/15T) art. 4KB-17253-00-00
По запросу
34
.COLLAR art. 90387-1504G-00
По запросу
35
Шайба Yamaha art. 90201-150U6-00
от 830 ₽
36
Стопорное кольцо Yamaha art. 93440-15012-00
от 990 ₽
37
SHAFT art. 4KB-17523-00-00
По запросу
38
CIRCLIP art. 93410-26067-00
По запросу
39
GEAR, MIDDLE DRIVEN (28T) art. 5EH-17583-00-00
По запросу
40
Подшипник КПП Yamaha art. 93306-00426-00
По запросу
