модель 2012 года
- Модель Big Bear 400
- Код модели BIG BEAR 4WD HUNTER (YFM40FBHB)

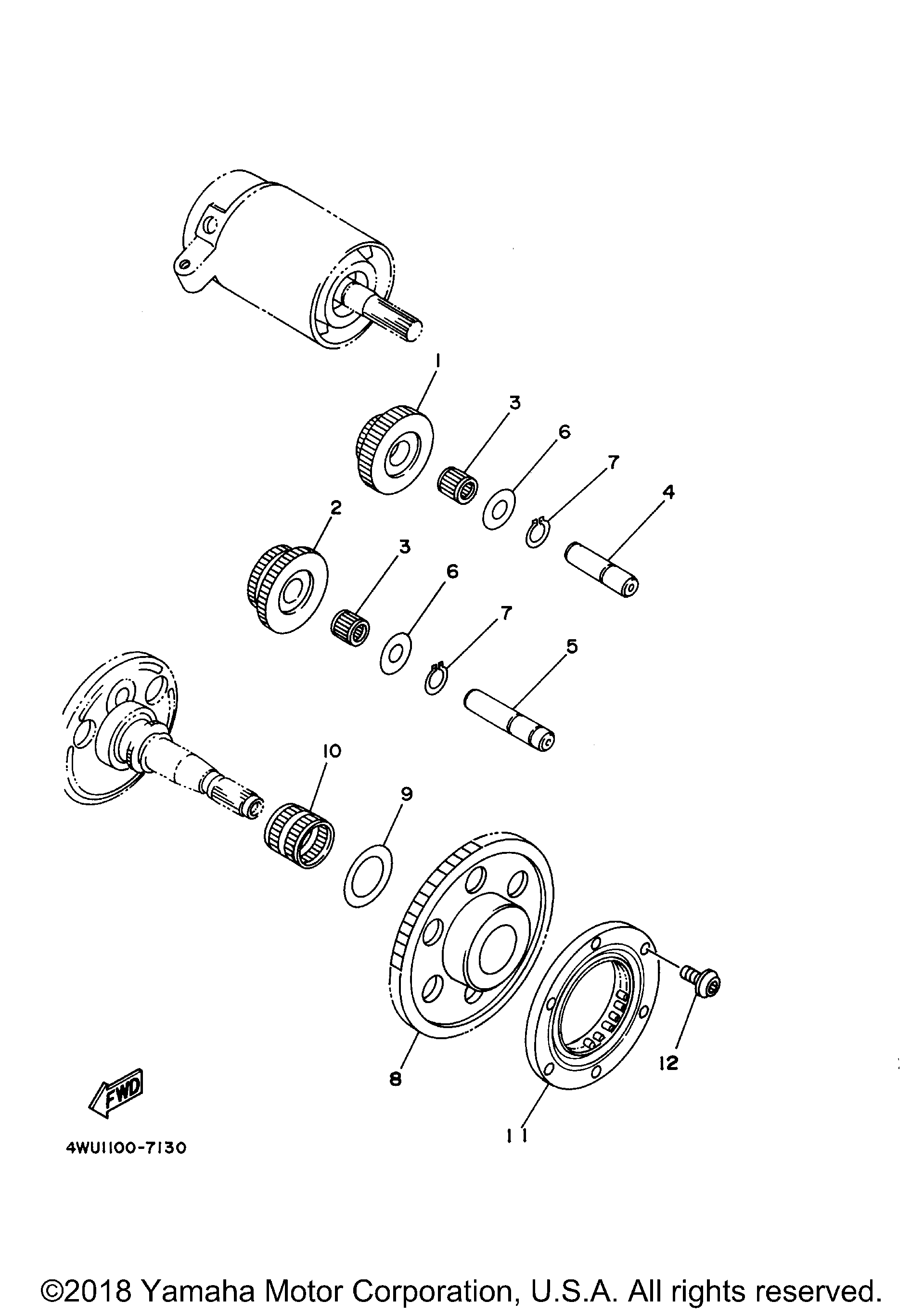

Схема сцепления стартера для BIG BEAR 4WD HUNTER (YFM40FBHB)
Схема
Детали
Номер
Наименование детали
Цена
1
GEAR, IDLER 1 (15T/34T) art. 4KB-15512-00-00
По запросу
2
GEAR, IDLER 2 (18T/24T) art. 4KB-15517-00-00
По запросу
3
BEARING art. 93310-212R6-00
По запросу
4
SHAFT 1 art. 4KB-15521-01-00
По запросу
5
SHAFT 2 art. 4KB-15522-01-00
По запросу
6
WASHER, PLATE art. 90201-123K4-00
По запросу
7
Стопор Yamaha art. 99009-12400-00
от 578 ₽
8
Шестерня обгонной муфты стартера Yamaha art. 1UY-15517-01-00
от 14 060 ₽
9
WASHER, PLATE art. 90201-25291-00
По запросу
10
BEARING art. 93310-225N0-00
По запросу
11
Обгонная муфта стартера art. 5KM-15590-00-00
По запросу
12
BOLT, HEXAGON SOCKET HEAD(replaces 91312-08016-00) art. 91317-08016-00
По запросу
