модель 2012 года
- Модель Big Bear 400
- Код модели BIG BEAR 4WD HUNTER (YFM40FBHB)

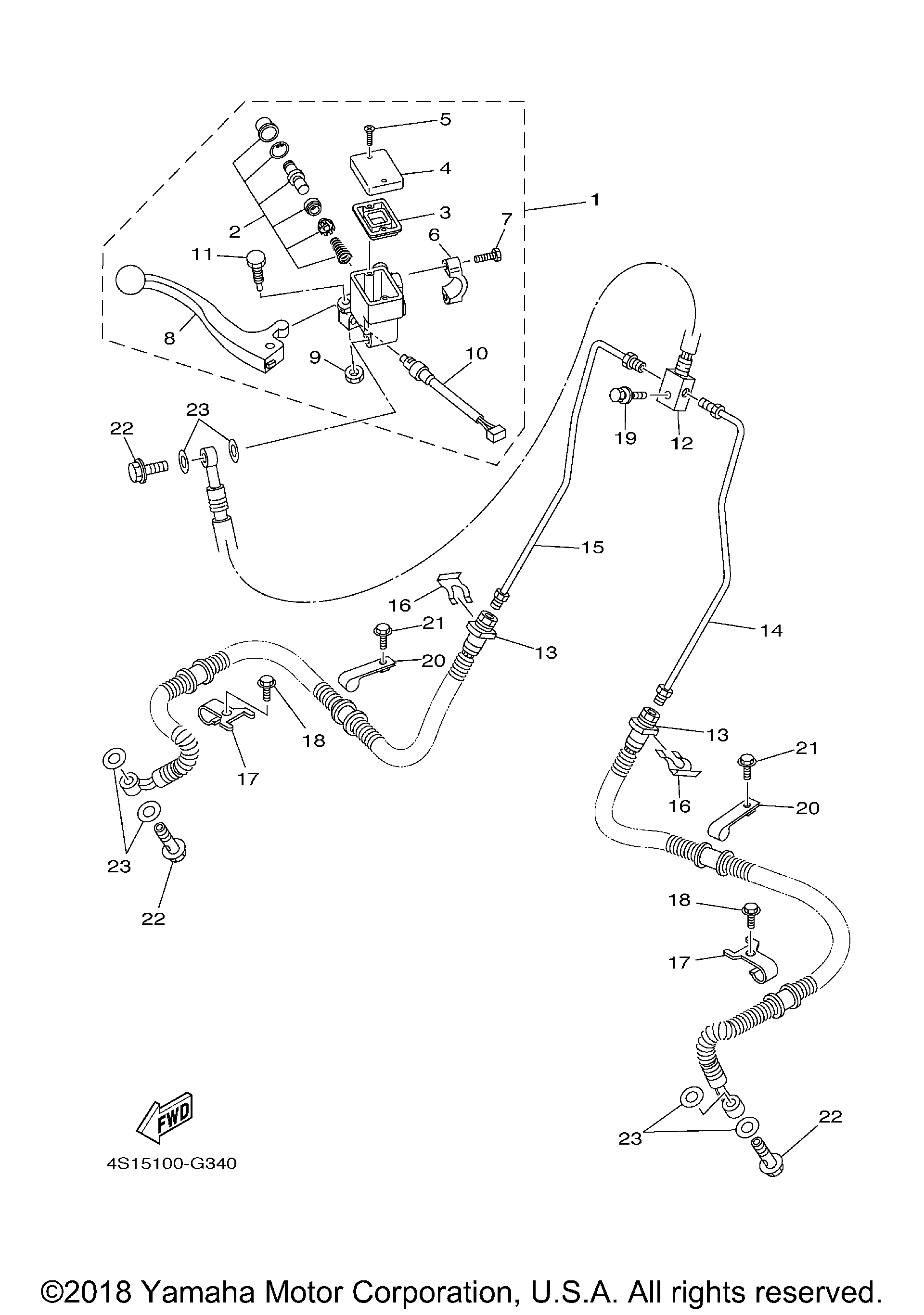

Схема переднего главного цилиндра тормоза для BIG BEAR 4WD HUNTER (YFM40FBHB)
Схема
Детали
Номер
Наименование детали
Цена
1
MASTER CYLINDER ASSY art. 5KM-2583T-10-00
По запросу
2
Ремкоплект тормозной машинки art. 8CR-W0041-00-00
от 3 000 ₽
Аналог
3 000 ₽
Требуется 1 шт.
3
Диафрагма пластиковая art. 4L0-25854-00-00
По запросу
4
. .CAP, RESERVOIR art. 5LP-25852-02-00
от 4 960 ₽
5
Винт плоская головка Yamaha art. 98707-04012-00
По запросу
6
. .BRACKET, MASTER CYLINDER art. 5GM-25867-10-00
По запросу
7
. BOLT, FITTING art. 5MV-25833-00-00
По запросу
8
Рычаг тормоза art. 5KM-83922-00-00
По запросу
9
. NUT, WITH WASHER(replaces 95701-06500-00) art. 95780-06500-00
По запросу
10
Включатель сигнала "стоп" art. 5LP-83980-00-00
По запросу
11
. .BOLT, LEVER art. 1FK-2589F-10-00
По запросу
12
HOSE, BRAKE 1(replaces 5FU-F5872-02-00) art. 5FU-F5872-10-00
По запросу
13
HOSE, BRAKE 2(replaces 4S1-F5873-01-00) art. 4S1-F5873-10-00
По запросу
14
PIPE, BRAKE art. 5FU-F5871-00-00
По запросу
15
PIPE, BRAKE 2 art. 5FU-F5882-00-00
По запросу
16
Пружинное стопорное кольцо art. 2GU-25866-00-00
По запросу
17
HOLDER, BRAKE HOSE 1 art. 5ND-F5875-01-00
По запросу
18
BOLT, FLANGE art. 95812-06012-00
По запросу
19
BOLT, WITH WASHER art. 90119-08111-00
По запросу
20
BAND art. 5ND-F3192-01-00
По запросу
21
BOLT, FLANGE art. 95812-06012-00
По запросу
22
Болт Yamaha art. 90401-10015-00
от 830 ₽
23
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
