модель 2012 года
- Модель Big Bear 400
- Код модели BIG BEAR 4WD HUNTER (YFM40FBHB)

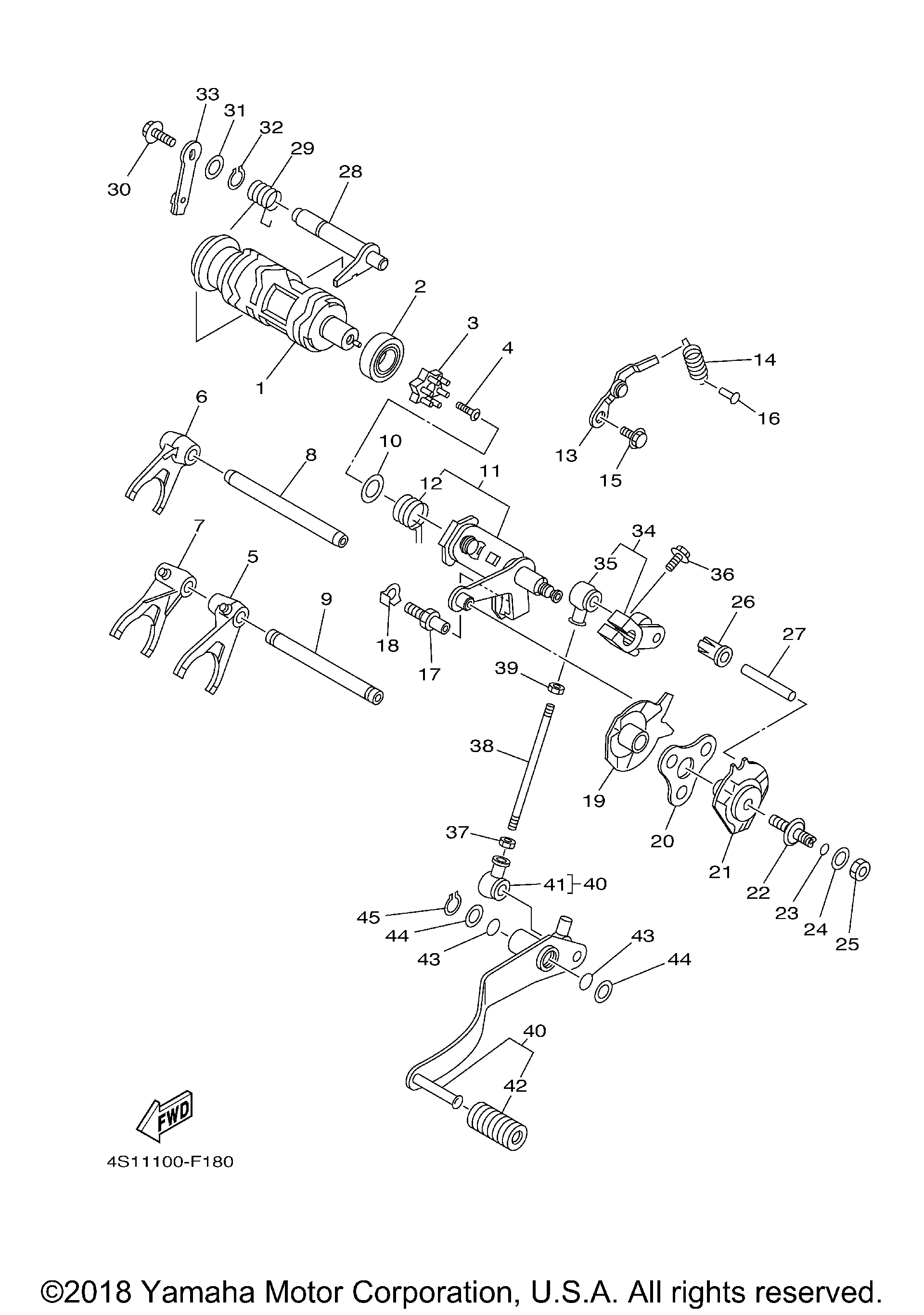

Схема вилки переключения передач для BIG BEAR 4WD HUNTER (YFM40FBHB)
Схема
Детали
Номер
Наименование детали
Цена
1
SHIFT CAM ASSY art. 5EH-18540-00-00
По запросу
2
Подшипник Yamaha art. 93306-00315-00
По запросу
3
SEGMENT art. 4KB-18185-00-00
По запросу
4
SCREW, COUNTERSUNK(replaces 90151-06066-00) art. 90151-06065-00
По запросу
5
FORK, SHIFT 1 art. 4KB-18511-00-00
По запросу
6
FORK, SHIFT 2 art. 5EH-18512-00-00
По запросу
7
FORK, SHIFT 3 art. 4KB-18513-00-00
По запросу
8
BAR, SHIFT FORK GUIDE 2 art. 4GB-18535-00-00
По запросу
9
BAR, SHIFT FORK GUIDE 1 art. 4KB-18531-01-00
По запросу
10
WASHER, PLATE(replaces 90201-14691-00) art. 90201-144J2-00
По запросу
11
SHIFT SHAFT ASSY art. 4KB-18101-00-00
По запросу
12
. SPRING, TORSION art. 90508-32711-00
По запросу
13
STOPPER LEVER ASSY art. 4KB-18140-00-00
По запросу
14
SPRING, TENSION art. 90506-12489-00
По запросу
15
BOLT(replaces 90109-06189-00) art. 90109-06190-00
По запросу
16
HOOK, SPRING art. 132-16346-00-00
По запросу
17
STOPPER, SCREW(replaces 4G0-18127-00-00) art. 5VK-18127-00-00
По запросу
18
WASHER, LOCK art. 90215-08260-00
По запросу
19
GUIDE SHIFT COMP. 2 art. 4KB-18106-00-00
По запросу
20
HOLDER, PAWL art. 4KB-18181-00-00
По запросу
21
SHIFT GUIDE COMP. art. 4KB-18104-00-00
По запросу
22
STOPPER, SCREW art. 4KB-18127-00-00
По запросу
23
O-RING art. 93210-07590-00
По запросу
24
Шайба Yamaha art. 90201-08649-00
от 788 ₽
25
NUT, HEXAGON(replaces 95302-08700-00) art. 95380-08700-00
По запросу
26
CLIP art. 4KB-18424-00-00
По запросу
27
PIN, DOWEL art. 93608-50149-00
По запросу
28
SHIFTER BRKT. ASSY art. 4KB-18380-00-00
По запросу
29
SPRING, TORSION art. 90508-186A5-00
По запросу
30
BOLT, FLANGE art. 95812-06012-00
По запросу
31
Шайба Yamaha art. 90201-12166-00
от 788 ₽
32
Стопор Yamaha art. 99009-12400-00
от 578 ₽
33
BRACKET, SHIFTER art. 4KB-18431-00-00
По запросу
34
ARM, SHIFT art. 4KB-18112-01-00
По запросу
35
. .COVER, DUST art. 2H9-18154-00-00
По запросу
36
Болт art. 97017-06020-00
По запросу
37
Гайка Yamaha art. 90170-06228-00
По запросу
38
ROD, SHIFT art. 36Y-18115-00-00
По запросу
39
NUT(replaces 95312-06700-00) art. 95317-06700-00
По запросу
40
SHIFT PEDAL ASSY art. 4KB-18110-20-00
По запросу
41
. .COVER, DUST art. 2H9-18154-00-00
По запросу
42
. .COVER, SHIFT PEDAL art. 132-18113-01-00
По запросу
43
Кольцо резиновое Yamaha art. 93210-15566-00
от 882 ₽
44
WASHER, PLATE art. 90201-15018-00
По запросу
45
CIRCLIP art. 93430-12008-00
По запросу
